Montage n°48 : Direction.
Citroën Méhari
Suite de l'assemblage et montage de la crémaillère de direction.
Montage : 48/A à 48/F.
Citroën Méhari

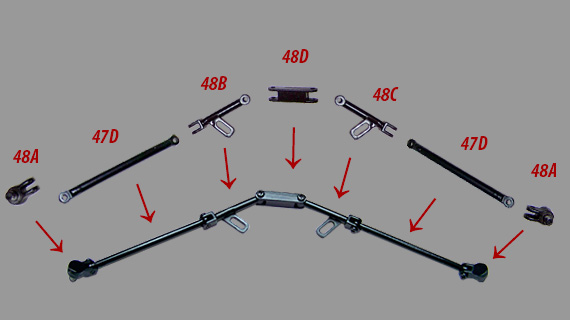

Assemblage de la crémaillère de direction.
- 47/D - Barre de direction
- 48/A - Rotules de direction
- 48/B - Barre de direction gauche
- 48/C - Barre de direction droite
- 48/D - Partie mobile
Montage : 48/G.
Citroën Méhari

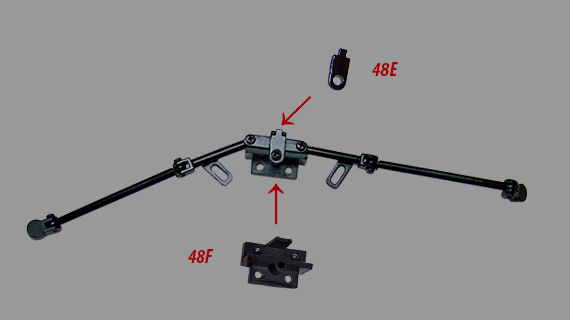

Montage de la crémaillère de direction sur la basse du support de la crémaillère.
- 48/E - Partie de la crémaillère
- 48/F - Base de la crémaillère
Montage : 48/H et 48/I.
Citroën Méhari

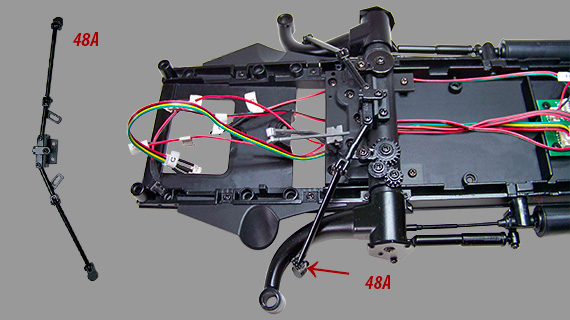

Montage de la crémaillère de direction sur le châssis.
- 48/A - Crémaillère de direction

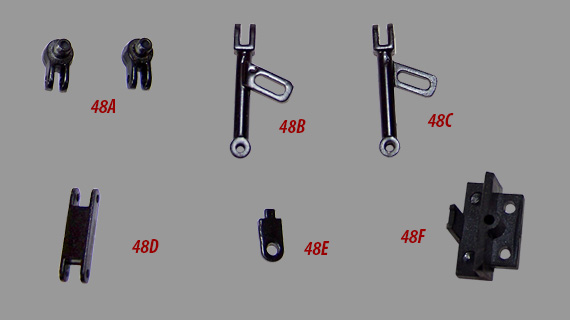

Liste des pièces n°48.
| 48/A | Rotule de direction | M | 2 |
| 48/B | Barre de direction interne gauche | M | 1 |
| 48/C | Barre de direction interne droite | M | 1 |
| 48/D | Partie mobile de la crémaillère de direction | M | 1 |
| 48/E | Partie supérieure de la crémaillère de direction | M | 1 |
| 48/F | Base de la crémaillère de direction | M | 1 |
Liste des vis montage n°48.
| Vis CP | 2,0 x 4,0 mm | 2 |
| Vis GP | 2,3 x 5,0 mm | 3 |
| Vis NM | 1,7 x 5,0 mm | 8 |
| Vis OM | 2,0 x 5,0 x 5,0 mm | 3 |
Total des pièces du montage n°48.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 007 |
| Pièces plastiques | 000 |
| Total pièces | 007 |
| Total vis | 016 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Autres pièces | 004 |
| Câbles électriques | 013 |
| Pièces électriques | 002 |
| Pièces métalliques | 060 |
| Pièces plastiques | 163 |
| Total pièces | 244 |
| Total vis | 318 |
