Montage n°16 : Ventilateur.
Citroën Méhari
Assemblage du ventilateur et montage sur le moteur.

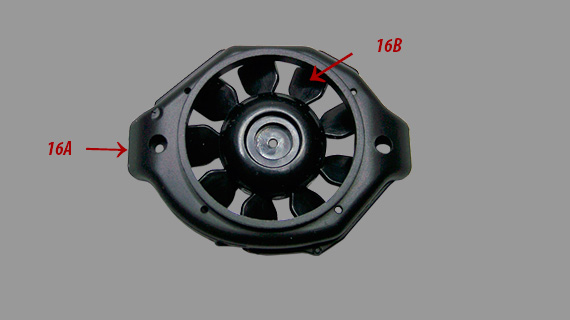

Montage : 16/A.
Citroën Méhari
Assemblage du ventilateur.
- 16/A - Boîtier du ventilateur
- 16/D - Ventilateur

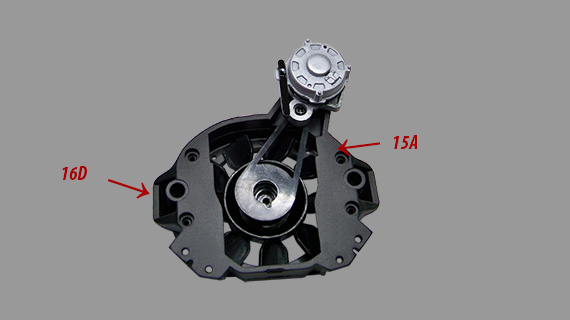

Montage : 16/B.
Citroën Méhari
Assemblage du ventilateur intérieur avec la partie extérieur.
- 16/D - Ventilateur intérieur
- 15/A - Ventilateur extérieur

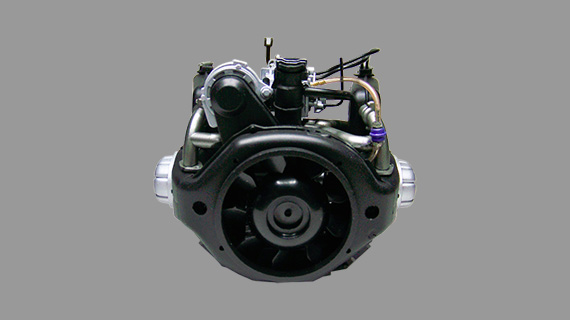

Montage : 16/C et 16/D.
Citroën Méhari
Montage de l'ensemble du ventilateur sur le moteur.

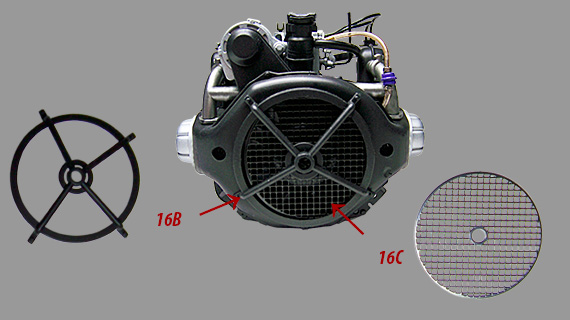

Montage : 16/E et 16/F.
Citroën Méhari
Montage de la grille du ventilateur.
- 16/B - Cadre du ventilateur
- 15/C - Grille du ventilateur

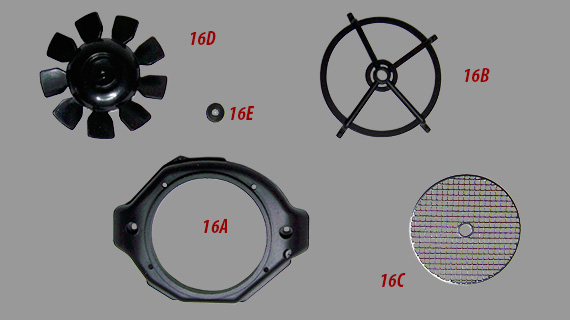

Liste des pièces n°16.
| 16/A | Boîtier extérieur du ventilateur | P | 1 |
| 16/B | Cadre de la grille du ventilateur | P | 1 |
| 16/C | Grille du ventilateur | M | 1 |
| 16/D | Ventilateur | P | 1 |
| 16/E | Rondeller | P | 1 |
Liste des vis montage n°16.
| Vis GM | 2,0 x 4,0 mm | 2 |
| Vis HP | 1,7 x 3,0 mm | 5 |
| Vis IP | 2,0 x 5,0 mm | 3 |
Total des pièces du montage n°16.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 004 |
| Total pièces | 005 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Autres pièces | 004 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 018 |
| Pièces plastiques | 103 |
| Total pièces | 127 |
| Total vis | 084 |
