Montage n°11 : Moteur.
Citroën Méhari
Assemblage de la tubulure d'admission d'air du moteur et le collecteur du carburateur.
Montage : 11/A et 11/B.

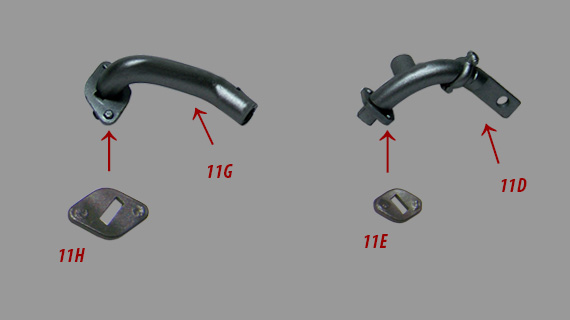

Citroën Méhari
Montage des parties collecteur du carburateur.
- 11/D - Collecteur 1
- 11/E - Fixation collecteur 1
- 11/G - Collecteur 3
- 11/H - Fixation collecteur 2

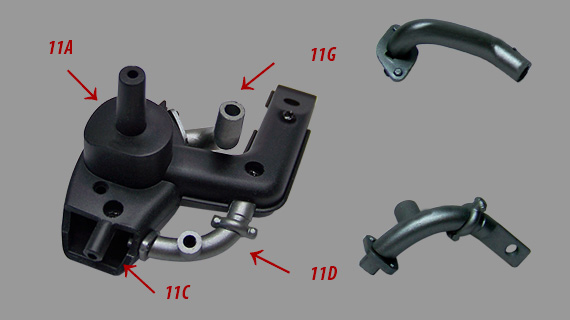

Montage : 11/C et 11/D.
Citroën Méhari
Montage des collecteurs du carburateur sur la tubulure d'admission d'air moteur.
- 11/A - Tubulure d'admission A
- 11/C - Tubulure d'admission B
- 11/D - Collecteur 1
- 11/G - Collecteur 3

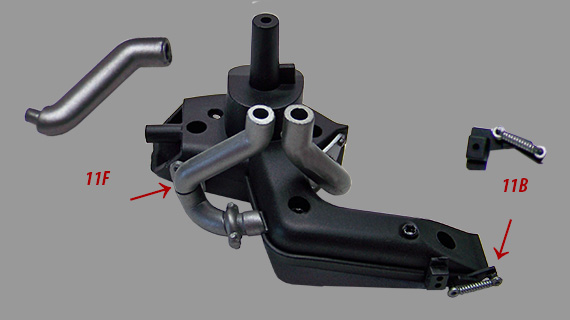

Montage : 11/E et 11/F.
Citroën Méhari
Montage du collecteur et du ressort sur la tubulure.
- 11/B - Ressort
- 11/F - Collecteur 2

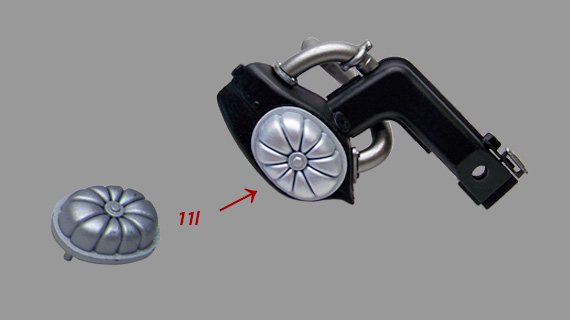

Montage : 11/G.
Citroën Méhari
Montage du cache culbuteur gauche.
- 11/I - Cache culbuteur

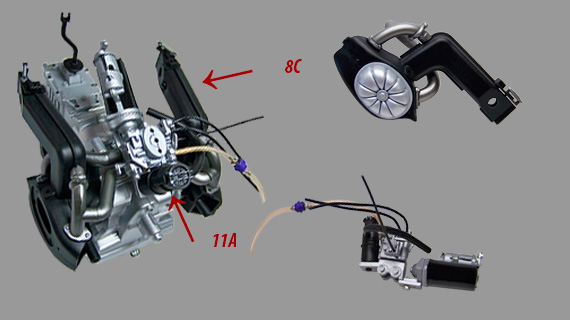

Montage : 11/H et 11/I.
Citroën Méhari
Montage de l'ensemble de la tubulure d'admission d'air du moteur gauche et du carburateur sur le moteur.
- 11/A - Admission d'air
- 08/C - Démarreur et carburateur

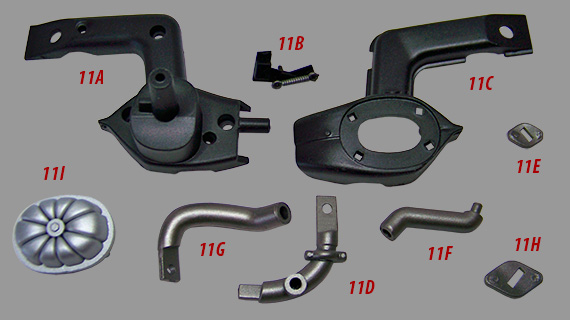

Liste des pièces n°11.
| 11/A | Boîtier gauche de la tubulure d'admission d'air du moteur A | P | 1 |
| 11/B | Ressort | P | 1 |
| 11/C | Boîtier gauche de la tubulure d'admission d'air du moteur B | P | 1 |
| 11/D | Collecteur du carburateur 1 | P | 1 |
| 11/E | Fixation du collecteur du carburateur 1 | P | 1 |
| 11/F | Collecteur du carburateur 2 | P | 1 |
| 11/G | Collecteur du carburateur 3 | P | 1 |
| 11/H | Fixation du collecteur du carburateur 2 | P | 1 |
| 11/I | Cache carburateur gauche | P | 1 |
Liste des vis montage n°11.
| Vis IP | 2,0 x 5,0 mm | 5 |
Total des pièces du montage n°11.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 009 |
| Total pièces | 009 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Autres pièces | 004 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 017 |
| Pièces plastiques | 077 |
| Total pièces | 100 |
| Total vis | 060 |
