Montage n°7 : Moteur.
Citroën Méhari
Montage du moyeu du tambour de frein avant droit, et du filtre à huile sur le boc-moteur droit. Assemblage des blocs moteur. Montage du levier de commande des essieux de la fourche et les tambours de frein.

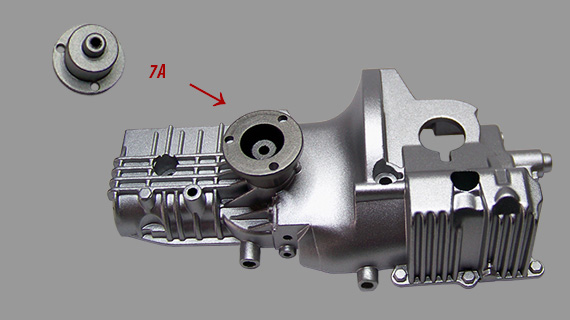

Montage : 7/A et 7/B.
Citroën Méhari
Montage du moyeu du tambour de frein sur le bloc-moteur partie droite.
- 7/A - Bloc-moteur droit
- 7/B - Moyeu du tambourt

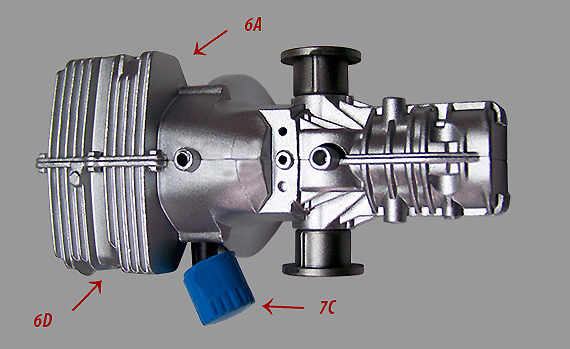

Montage : 7/C et 7/D.
Citroën Méhari
Montage du filtre à huile sur le bloc-moteur partie droite et assemblage des parties du bloc-moteur.
- 6/A - Bloc-moteur gauche
- 7/A - Bloc-moteur droit
- 7/C - Filtre à huile

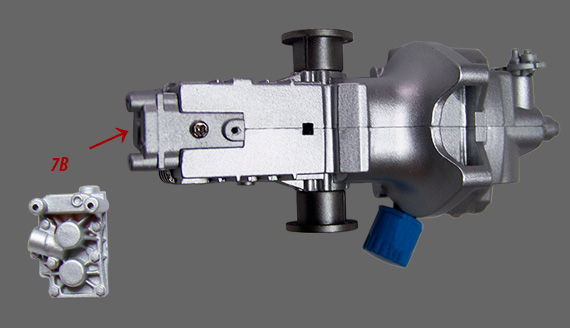

Montage : 7/E.
Citroën Méhari
Montage du couvercle arrière de la boîte de vitesses sur le bloc-moteur.
- 7/B - Couvercle boîte de vitesses

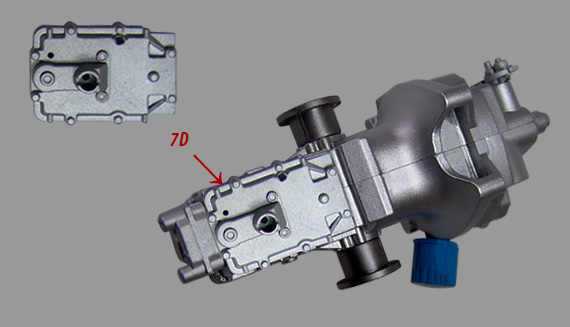

Montage : 7/F.
Citroën Méhari
Montage supérieur du couvercle de la boîte de vitesses.
- 7/B - Couvercle supérieur boîte de vitesses

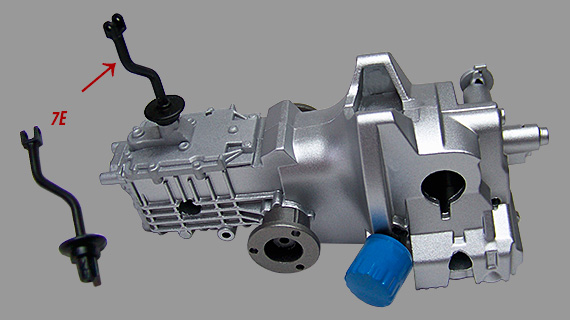

Montage : 7/G.
Citroën Méhari
Montage du levier de commande des essieux de la fourche de la boîte de vitesses.
- 7/E - Levier de commande

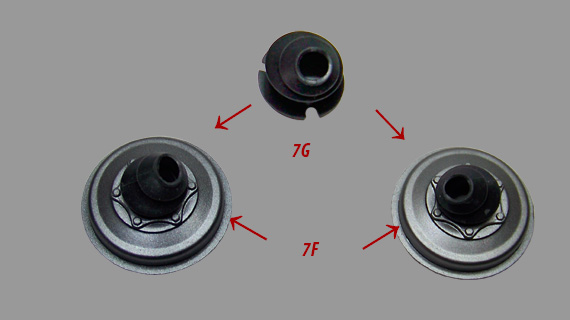

Montage : 7/H.
Citroën Méhari
Assemblage des joints homocinétrique sur les demi-essieu.
- 7/F - Tambour de frein
- 7/G - Joint homocinétrique

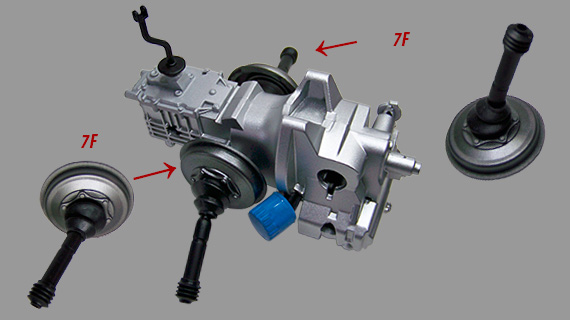

Montage : 7/I, 7/J et 7/K .
Citroën Méhari
Assemblage des demi-essieu dans les soufflets, et montage sur les moyeus du tambour de frien.
- 7/G - Joint homocinétrique
- 7/I - Demi-essieu
- 7/H - Soufflet demi-essieu

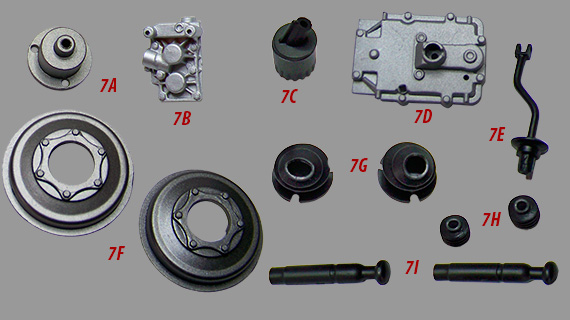

Liste des pièces n°7.
| 7/A | Moyeu du tambour de frein avant droit | P | 1 |
| 7/B | Couvercle arrière de la boîte de vitesses | M | 1 |
| 7/C | Filtre à huile | P | 1 |
| 7/D | Couvercle supérieur de la boîte de vitesses | M | 1 |
| 7/E | Levier de commande des essieux de la fourche | P | 1 |
| 7/F | Tambour de frein | P | 2 |
| 7/G | Joint homocinétique du demi-essieu | P | 2 |
| 7/H | Soufflet du demi-essieu | P | 2 |
| 7/I | Demi-essieu | M | 2 |
Liste des vis montage n°7.
| Vis CM | 2,0 x 4,0 mm | 3 |
| Vis DM | 2,3 x 5,0 mm | 2 |
| Vis EP | 1,4 x 4,0 mm | 2 |
| Vis FP | 2,3 x 4,0 mm | 3 |
Total des pièces du montage n°7.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 009 |
| Total pièces | 013 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Autres pièces | 004 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 016 |
| Pièces plastiques | 050 |
| Total pièces | 072 |
| Total vis | 049 |
