Montage : 3/A.
Citroën Méhari

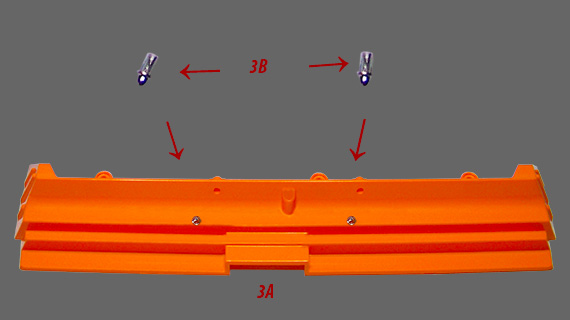

Montage des gicleurs de l'essuis-glace sur la partie supérieur du tableau de bord.
- 3/A - Tableau de bord
- 3/B - Gicleur de l'essuie-glace
Montage : 3/B et 3/A.
Citroën Méhari

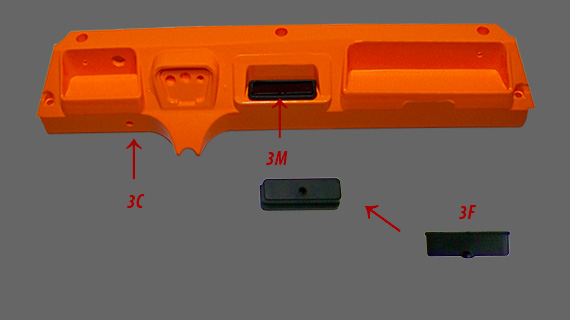

Montage du cendrier.
- 3/C - Tableau de bord
- 3/F - Couvercle de cendrier
- 3/M - Cendrier
Montage : 3/D et 3/E.
Citroën Méhari

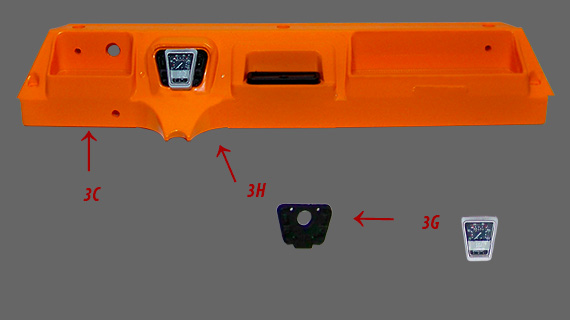

Assemblage de l'indicateur de vitesse et montage sur le tableau de bord.
- 3/C - Tableau de bord
- 3/H - Support de l'inticateur
- 3/G - Indicateur de vitesse
Montage : 3/F.
Citroën Méhari

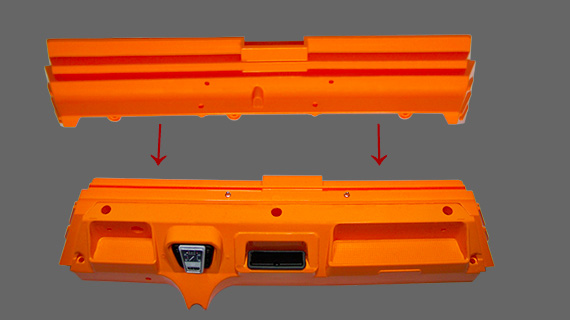

Assemblage des deux parties du tableau de bord.
- 3/A - Partie une du tableau
- 3/C - Partie deux du tableau
Montage : 3/G, 3/H et 3/I.
Citroën Méhari

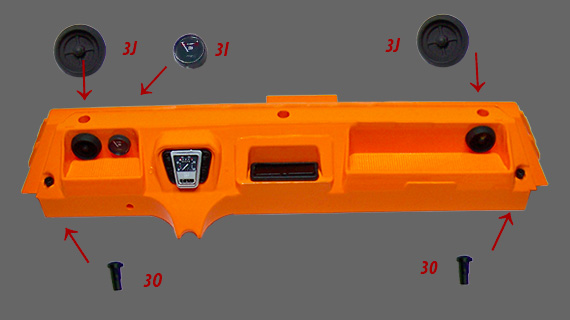

Montage des sorties de ventilation, de l'indicateur de batterie et fixation sur le tableau de bord.
- 3/J - Sortie de ventilation
- 3/I - Indicateur de batterie
- 3/0 - Fixation du tableau

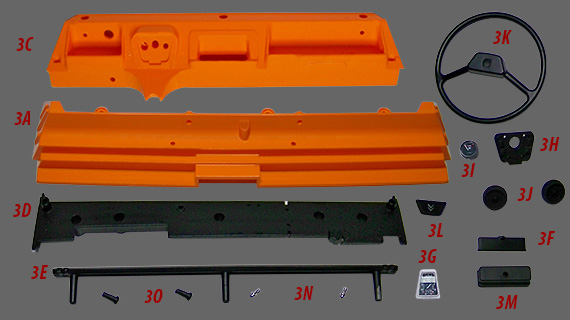

Liste des pièces n°3.
| 3/A | Tableau de bord 1 | P | 1 |
| 3/B | Gicleur de l'essuie-glace | P | 2 |
| 3/C | Tableau de bord 2 | P | 1 |
| 3/D | Support du tableau de bord | P | 1 |
| 3/E | Base du pare-brise | M | 1 |
| 3/F | Couvercle de cendier | P | 1 |
| 3/G | Indicateur de vitesser | P | 1 |
| 3/H | Support de l'indicateur de vitesse | P | 1 |
| 3/I | Indicateur de batterie | P | 1 |
| 3/J | Sortie de ventilation | P | 2 |
| 3/K | Volant | M | 1 |
| 3/L | Logo Citroën du volant | P | 1 |
| 3/M | Cendier | P | 1 |
| 3/N | Fixation | P | 2 |
| 3/O | Fixation du tableau de bord | P | 2 |
Liste des vis montage n°3.
| Vis BP | 1,7 x 4,0 mm | 3 |
| Vis CP | 2,0 x 4,0 mm | 4 |
Total des pièces du montage n°3.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 016 |
| Total pièces | 019 |
| Total vis | 007 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 004 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 007 |
| Pièces plastiques | 022 |
| Total pièces | 032 |
| Total vis | 019 |
