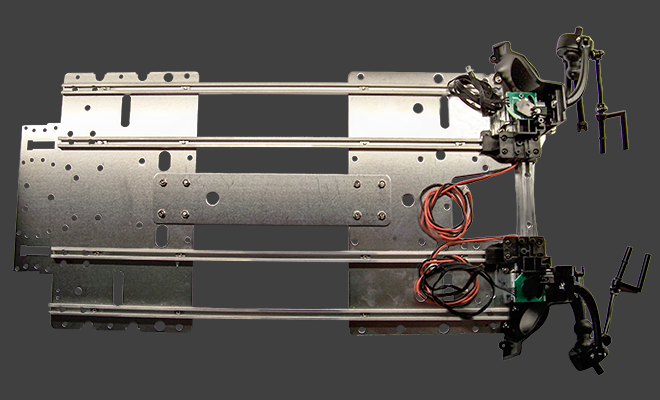

Montage n°054 : Suspension avant droite (Partie 4).
Citroën DS 19 de 1956.
Assemblage du mécanisme de la suspension avant droit (Partie 4) .
Montage n°054 : Pièces.
Citroën DS 19 de 1956.
Montage n°1 au n°4.
Citroën DS 19 de 1956.

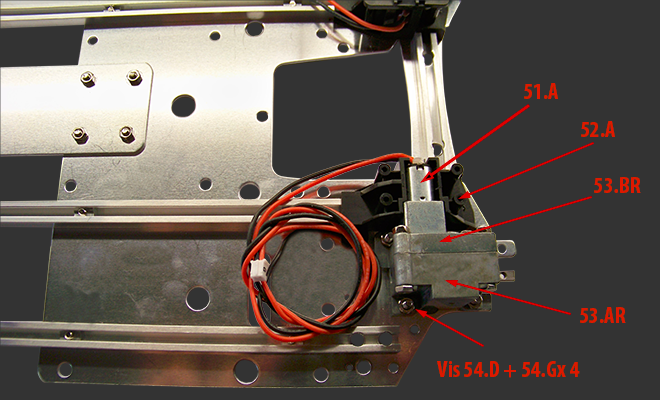

Montage du mécanisme de la suspention avant droite sur le support du châssis moteur.
- 51-A - Moteur électrique
- 52-A - Support du moteur électrique
- 53-AR - Demi carter du mécanisme de suspension
- 53-BR - Demi carter du mécanisme de suspension
Montage n°5 et n°6.
Citroën DS 19 de 1956.
Montage du couvercle du support moteur électrique du mécanisme de suspention.
- 54-A Couvercle du support du moteur électrique
Montage n°7 au n°11.
Citroën DS 19 de 1956.

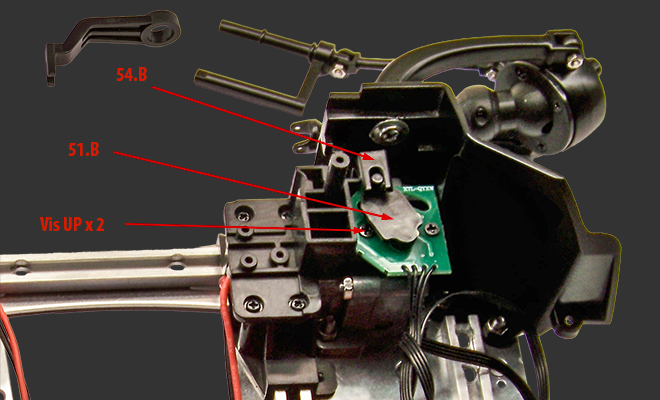

Montage du potentionmètre sur le couvercle du support moteur et du bras (fourchette) et fixcation sur l'axe entraînement.
- 51-B Potentiomètre
- 54-B Bras (fourchette) rélage du potentiomètre
Montage n°12 au n°17.
Citroën DS 19 de 1956.

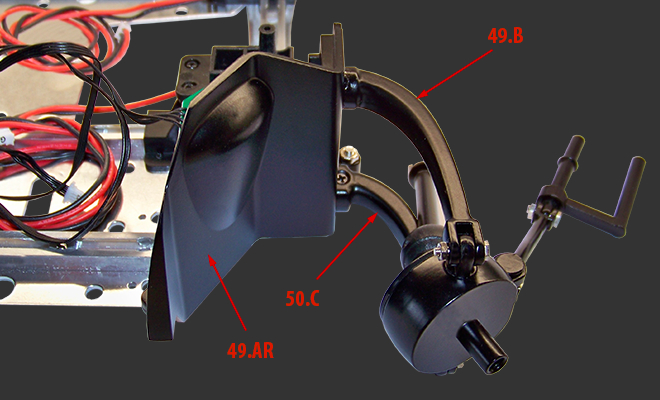

Montage du support droit des bras de suspension et fixation sur la plateforme.
- 49-B Bras de suspension supérieur avant droit
- 49-AR - Support des bras de suspention
- 50-C Bras de suspension inférieur avant droit

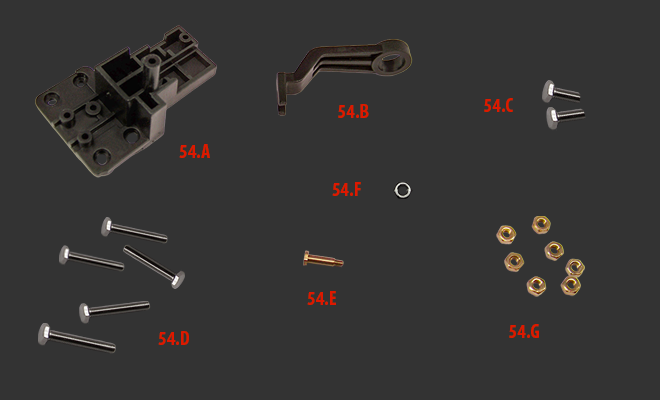

Liste des pièces n°054.
| 054/AR | Couvercle du support du moteur électrique | E | 1 |
| 054/B | Fourchette | M | 1 |
| 054/C | Boulon 10 mm | M | 2 |
| 054/D | Boulon 14 mm | M | 5 |
| 054/E | Boulon 11 mm | M | 2 |
| 054/F | Petit écrou | M | 1 |
| 054/D | Gros écrou | M | 7 |
Liste des vis montage n°054.
| Vis QM | 2,3 x 4,0 | 2 |
| Vis HP | 2,3 x 5,0 | 7 |
| Vis UP | 2,3 x 8,0 | 3 |
Total des pièces du montage n°054.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 016 |
| Pièces plastiques | 001 |
| Total pièces | 017 |
| Total vis | 012 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 001 |
| Pièces électriques | 012 |
| Pièces métalliques | 182 |
| Pièces plastiques | 233 |
| Total pièces | 383 |
| Total vis et écrou | 278 |
