Montage n°050 : Suspension avant droite (Partie 2).
Citroën DS 19 de 1956.
Assemblage de la suspension avant droit (Partie 2) .
Montage n°049 : Pièces.
Citroën DS 19 de 1956.

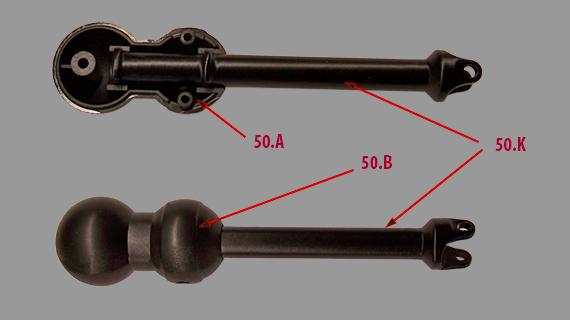

Montage n°1 au n°4.
Citroën DS 19 de 1956.
Assemblage de l'arbre de transmission droit.
- 50-A - Partie de l'arbre de transmission
- 50-B - Partie de l'arbre de transmission
- 50-K - Arbre de transmission

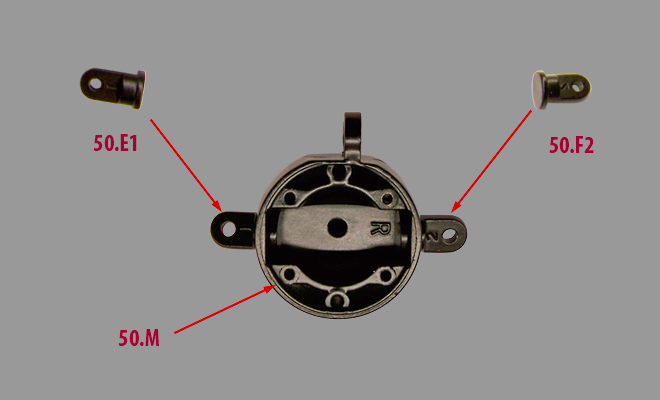

Montage n°5 et n°6.
Citroën DS 19 de 1956.
Assemblage des biellette de direction dans le pivot droit.
- 50-E1 - Biellette
- 50-F2 - Biellette
- 50-M - Pivot

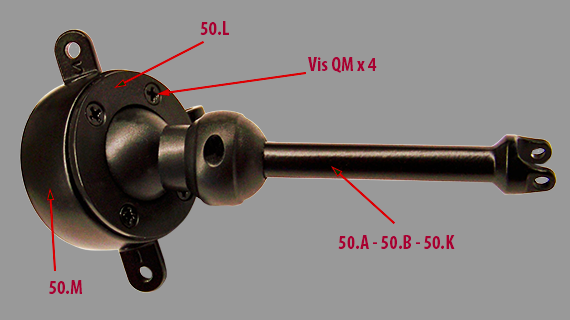

Montage n°7 au n°9.
Citroën DS 19 de 1956.
Montage de l'arbre de transmission sur le pivot droit.
- 50-A-B-K - Arbre de transmission
- 50-L - Joint de pivot
- 50-M - Pivot

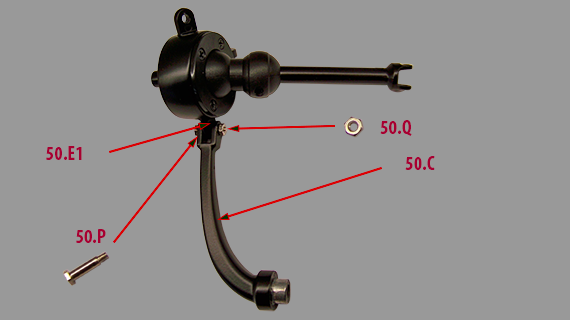

Montage n°10 et n°11.
Citroën DS 19 de 1956.
Montage du bras de suspension inférieur sur le pivot.
- 50-A - Partie de l'arbre de transmission
- 50-B - Partie de l'arbre de transmission
- 50-K - Arbre de transmission

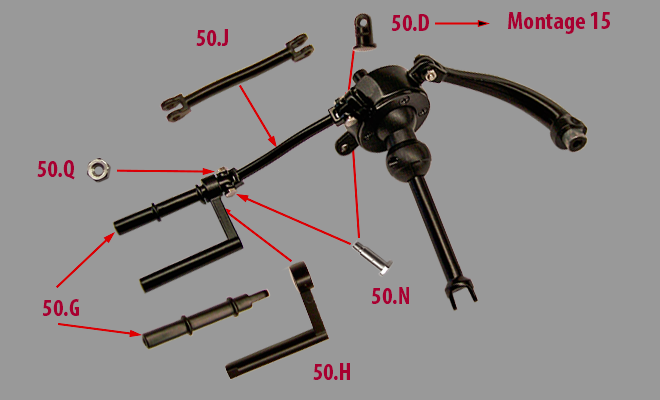

Montage n°12 et n°17.
Citroën DS 19 de 1956.
Montage des biellettes de direction sur le pivot.
- 50-D - Articulation de la biellette de direction
- 50-G - Boîtier de relais de direction
- 50-H - Levier inférieur de relais de direction
- 50-J - Biellette de direction
- 50-N - Boulon
- 50-Q - Écrou

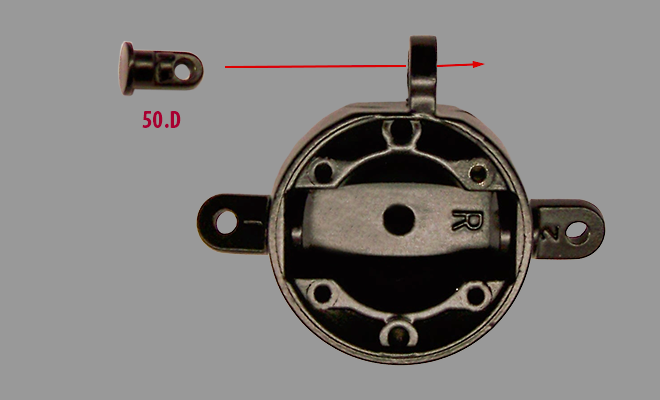

Montage n°15.
Citroën DS 19 de 1956.
Montage de la biellette de direction sur le pivot.
- 50-D - Articulation de la biellette de direction

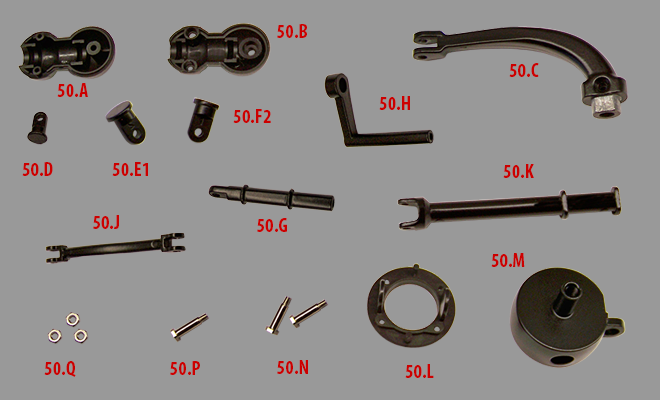

Liste des pièces n°050.
| 050/A | Extrémité de l'aarbre de transmission partie 1 | P | 1 |
| 050/B | Extrémité de l'aarbre de transmission partie 2 | P | 1 |
| 050/C | Bras de suspension inférieur avant droit | M | 1 |
| 050/D | Articulation de la biellette de direction | M | 1 |
| 050/E1 | Articulation du bras de suspension inférieur | M | 1 |
| 050/F2 | Articulation du bras de suspension supérieur | M | 1 |
| 050/G | Boîtier de relais de direction | M | 1 |
| 050/H | Levier inférieur de relais de direction | M | 1 |
| 050/J | Biellette de direction | M | 1 |
| 050/K | Arbre de transmission | M | 1 |
| 050/L | Joint du pivot avant droit | P | 1 |
| 050/M | Pivot avant droit | M | 1 |
| 050/N | Boulon | M | 2 |
| 050/P | Boulon 12 mm | M | 1 |
| 050/Q | Écrous | M | 3 |
Liste des vis montage n°050.
| Vis HP | 2,3 x 5,0 mm | 2 |
| Vis QM | 2,3 x 4,0 mm | 5 |
| Vis SP | 1,7 x 5,0 mm | 3 |
Total des pièces du montage n°050.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 015 |
| Pièces plastiques | 003 |
| Total pièces | 018 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 001 |
| Pièces électriques | 010 |
| Pièces métalliques | 170 |
| Pièces plastiques | 231 |
| Total pièces | 367 |
| Total vis et écrou | 266 |
