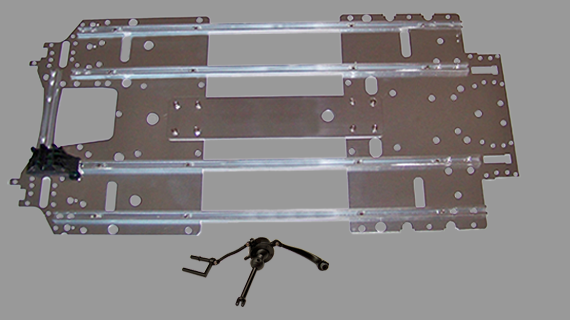

Montage n°045 : Suspension.
Citroën DS 19 de 1956.
Assemblage de la suspension et de la transmission avant gauche partie 3 .

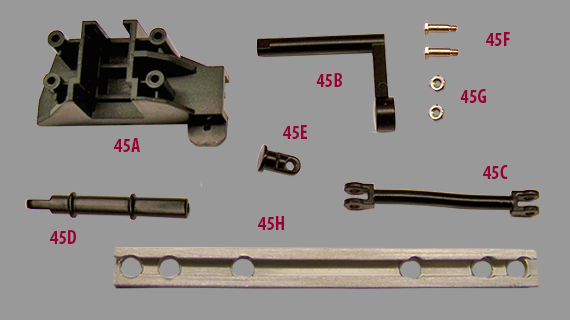

Montage n°045 : Pièces.
Citroën DS 19 de 1956.
Biellette, vis, levier, etc.

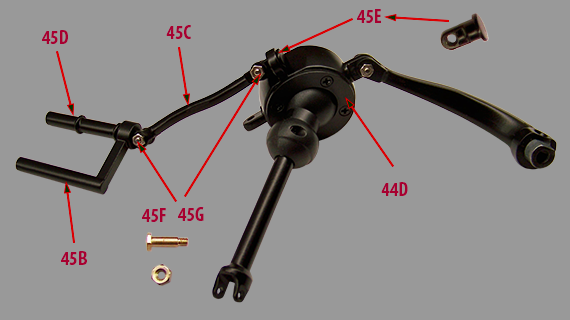

Montage n°4 au n°9 : Transmission.
Citroën DS 19 de 1956.
Assemblage de l'arbre de transmission et de la suspension avant gauche partie 3.
- 44-D - Transmission
- 45-B - Levier inférieur de relais de direction
- 45-C - Biellette dedirection
- 45-D - Boîtier de relais de directionDemi
- 45-E - Articulation de la bielle
- 45-F - Boulon
- 45-G - Écrous

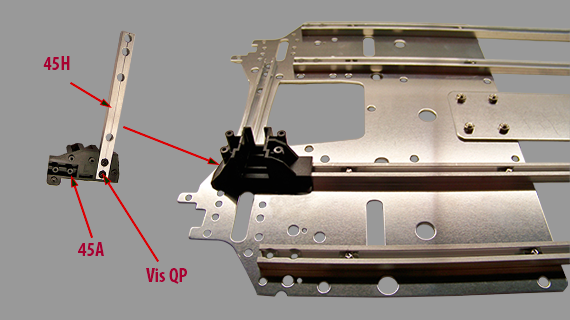

Montage n°10, n°11 et n°12 : Suspension.
Citroën DS 19 de 1956.
Assemblage du support du moteur électrique et montage sur la plateforme.
- 45-A - Support du moteur électrique avant gauche
- 45-H - Traverse de fixation du support du moteur
- 2 vis QP 2,3 x 5,0 x 6,0 mm

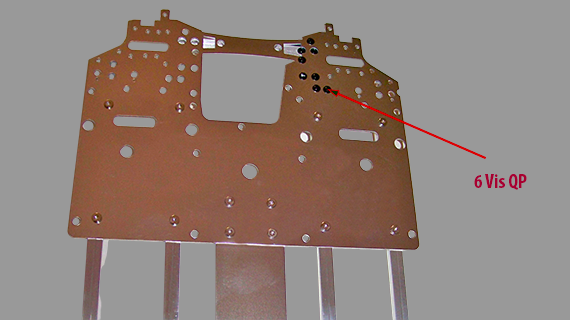

Montage n°13 : Fixation
Citroën DS 19 de 1956.
Fixation du support moteur .
- 6 vis QP 2,3 x 5,0 x 6,0 mm
Liste des pièces n°045.
| 045/A | Support du moteur électrique avant gauche | P | 1 |
| 045/B | Levier inférieur de relais de direction | M | 1 |
| 045/C | Biellette de direction | M | 1 |
| 045/D | Boîtier de relais de direction | M | 1 |
| 045/E | Articulation de la biellette de direction | M | 1 |
| 045/F | Boulon | M | 2 |
| 045/G2 | Écrou | M | 2 |
| 045/H | Traverse de fixation du support du moteur électrique | M | 1 |
Liste des vis montage n°045.
| Vis QP | 2,3 x 5,0 x 6,0 mm | 8 |
Total des pièces du montage n°045.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 007 |
| Pièces plastiques | 003 |
| Total pièces | 010 |
| Total vis | 010 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 001 |
| Pièces électriques | 007 |
| Pièces métalliques | 124 |
| Pièces plastiques | 211 |
| Total pièces | 315 |
| Total vis et écrou | 240 |
