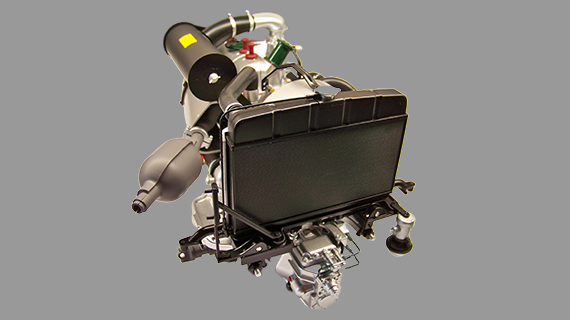

Montage n°031 : Refroidissement.
Citroën DS 19 de 1956.
Montage des traverses avant et fin du montage du système de retroidissement.

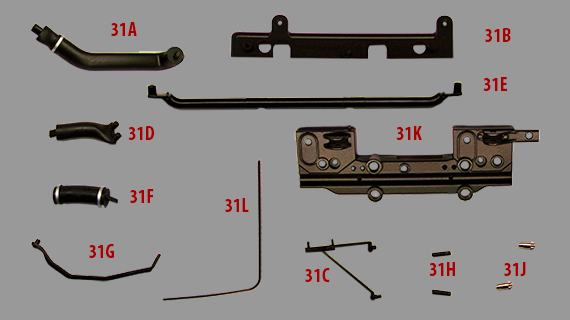

Montage n°031 : Pièces.
Citroën DS 19 de 1956.
Raccord, durite, radiateur, etc.
Montage n°1, au n°4.
Citroën DS 19 de 1956.

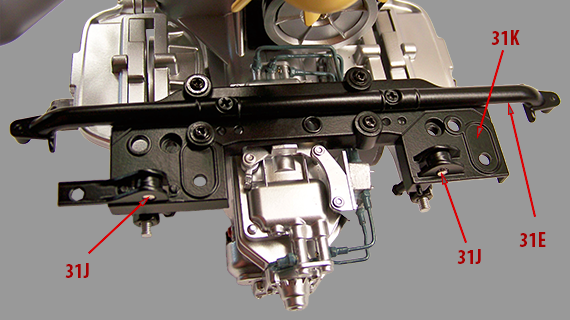

Montage de la travers avant inférieure sur le bloc moteur, des goupilles sur les supports avant gauche et droit de la traverse. Et montage de traverse inférieur
- 31E - Traverse avant supérieure
- 31J - Goupille
- 31K - Traverse avant inférieure
Montage n°5.
Citroën DS 19 de 1956.

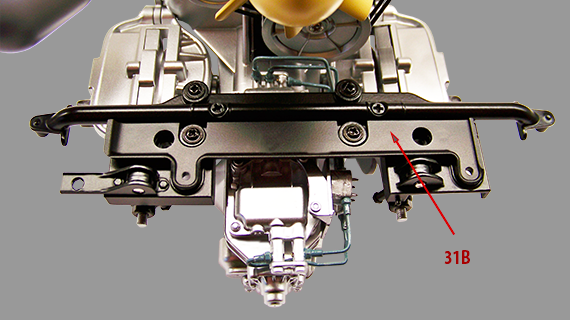

Montage du support radiateur sur la traverse avant inférieure.
- 31B - Support du radiateur de refroidissemnt
Montage n°6, n°7 et n°8.
Citroën DS 19 de 1956.

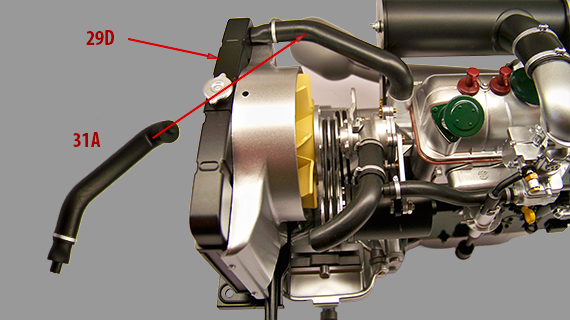

Montage du radiateur sont suspport et de la durite de la pompe à eau.
- 31A - Durite de la pompe à eau
- 29D - Radiateur
Montage n°9, n°10 et n°11.
Citroën DS 19 de 1956.

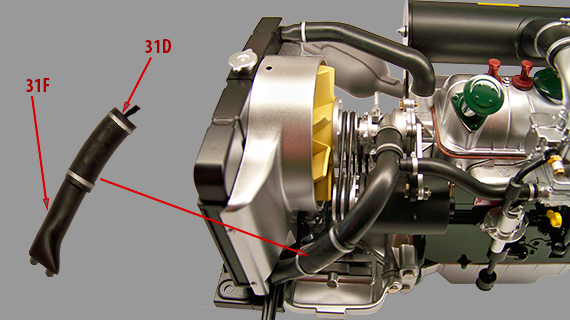

Assemblage de la durite d'aspiration et montage entre radiateur et pompe à eau.
- 31D - Durite d'aspiration pompe a eau (partie 1)
- 31F - Durite d'aspiration pompe a eau (partie 2)
Montage n°12 et n°13.
Citroën DS 19 de 1956.

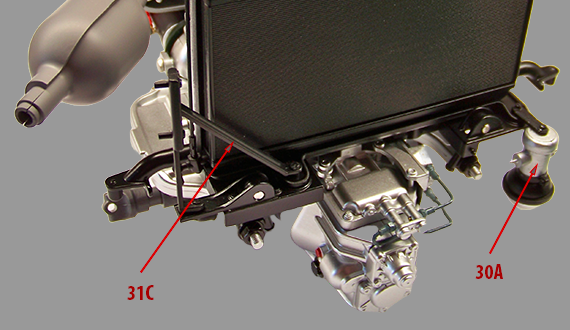

Montage de l'accumulateur principal, du support collier pot de prédétente.
- 30A - Accumulateur principal
- 31C - Support du collier du pot de prédétente
Montage n°14.
Citroën DS 19 de 1956.

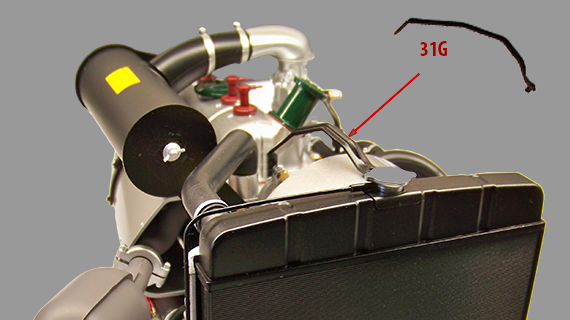

Montage de la patte de fixation du radiateur.
- 31G - Patte de fixation du radiateur
Montage n°15, n°16 et n°17.
Citroën DS 19 de 1956.

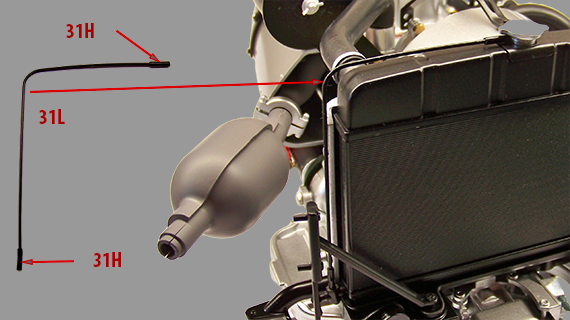

Assemblage du tuyau de retour d'eau et montage sur radiateur.
- 31H - Raccord
- 31L - Tuyau de retour d'eau
Liste des pièces n°031.
| 031/A | Durite entre radiateur et pompe à eau | P | 1 |
| 031/B | Support du radiateur | P | 1 |
| 031/C | Support du collier du pot de prédétente | M | 1 |
| 031/D | Durite d'aspiration entre radiateur et pompe à eau (partie 3) | P | 1 |
| 031/E | Traverse avant supérieure | M | 1 |
| 031/F | Durite d'aspiration entre radiateur et pompe à eau (partie 2) | P | 1 |
| 031/G | Patte de fixation du radiateur | P | 1 |
| 031/H | Raccord | P | 2 |
| 031/J | Goupille | M | 2 |
| 031/K | Traverse avant inférieur | M | 1 |
| 031/L | Tuyau de reour d'eau | M | 1 |
Liste des vis montage n°031.
| Vis BP | 2,3 mm x 4,0 mm | 3 |
| Vis JM | 2,0 mm x 3,0 mm x 5,0 mm | 5 |
| Vis KM | 2,0 mm x 8,0 mm | 3 |
Total des pièces du montage n°031.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 007 |
| Total pièces | 013 |
| Total vis | 011 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 001 |
| Pièces électriques | 007 |
| Pièces métalliques | 073 |
| Pièces plastiques | 171 |
| Total pièces | 255 |
| Total vis | 165 |
