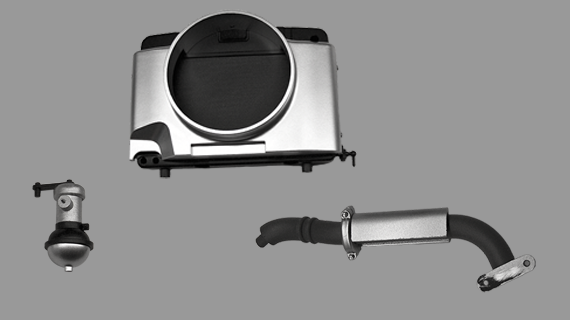

Montage n°030 : Radiateur.

Citroën DS 19 de 1956.

Assemblage du radiateur, et du collecteur d'air, du tube pot de prédétente.

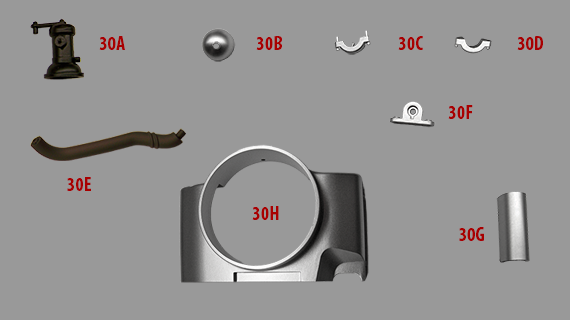

Montage n°030 : Pièces.

Citroën DS 19 de 1956.

Bouchon, robinet, radiateur, etc.

Montage n°1.

Citroën DS 19 de 1956.

Montage de la face arrière du radiateur de refroidissement moteur.

  • 29/A - Radiateur
  • 30/H - Collecteur d'air sur radiareur

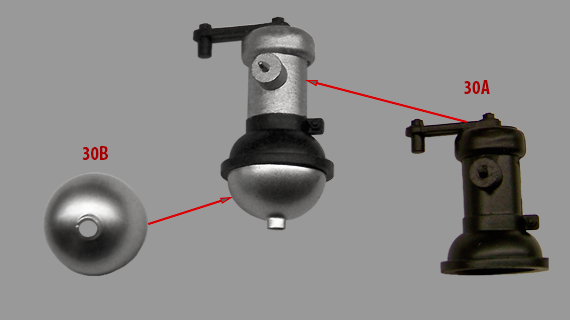

Montage n°2.

Citroën DS 19 de 1956.

Montage de la partie inférieure de l'accumulateur principal.

  • 30/A - Partie supérieure de l'accumulateur principal
  • 30/B - Partie inférieure de l'accumalateur principal

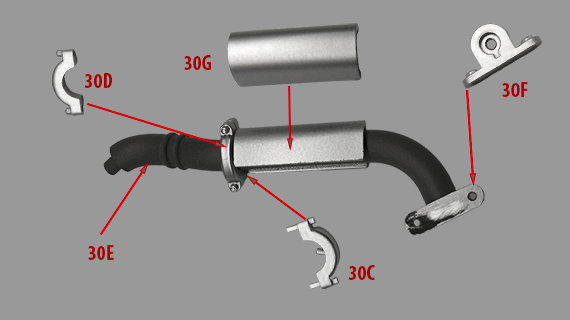

Montage n°3 à n°7.

Citroën DS 19 de 1956.

Assemblage du tube d'échappement.

  • 30/C - Demi-collier de fixation
  • 30/D - Demi-collier de fixation
  • 30/E - Tube du pot de mrédédetente
  • 30/F - Collier de fixation du pot de prédétente
  • 30/G - Gain d'isolation

Liste des pièces n°030.

030/A Partie supérieure de l'accumulateur principal P 1
030/B Partie inférieure de l'accumulateur principal P 1
030/C Demi-collier de fixation (avec picots) P 1
030/D Demi-collier de fixation (avec perforation) P 1
030/E Tube du pot de prédétente P 1
030/F Collier de fixation du pot de prédétente P 1
030/G Gaine d'isolation P 1
030/H Collecteur d'air sur radiateur P 1

Liste des vis montage n°030.

Vis NP 2,6 mm x 6,0 mm 2

Total des pièces du montage n°030.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 000
Pièces plastiques 008
Total pièces 008
Total vis 002

Total des pièces de la maquette.

Autocollants 000
Autres pièces 001
Câbles électriques 001
Pièces électriques 007
Pièces métalliques 067
Pièces plastiques 164
Total pièces 242
Total vis 154
