Montage n°028 : Ventilateur.

Citroën DS 19 de 1956.

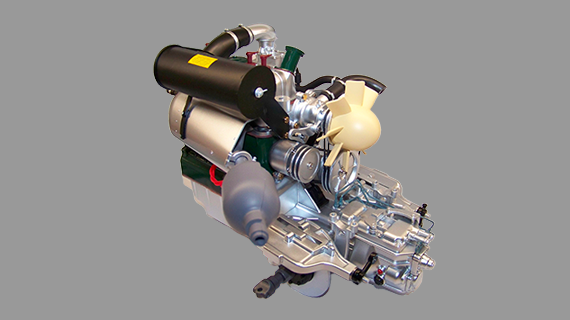

Assemblage du filtre à essence, du ventilateur et du tube de circulation d'eau et montage sur le bloc moteur.

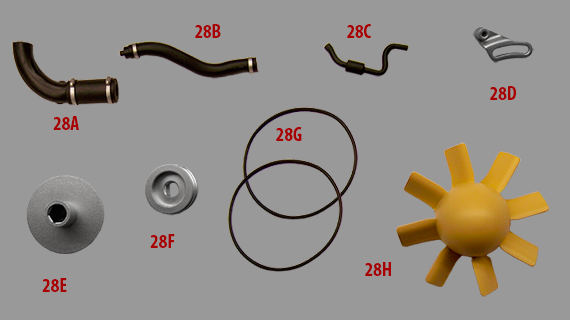

Montage n°028 : Pièces.

Citroën DS 19 de 1956.

Tube de réchauffage du carburateur, filtre à essence, poulie, etc.

Montage n°1, n°2 et n°3.

Citroën DS 19 de 1956.

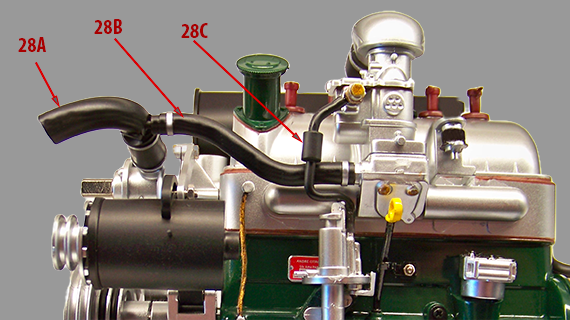

Assemblage de la durite de réchauffage du carburateur avec la durite d'aspiration entre radiateur et pompe à eau et montage de l'ensemble des durites sur le bloc moteur.

  • 28/A - Durite d'aspiration entre radiateur et pompe à eau
  • 28/B - Durite de réchauffage du carburateur
  • 28/C - Filtre à essence

Montage n°4 et n°5.

Citroën DS 19 de 1956.

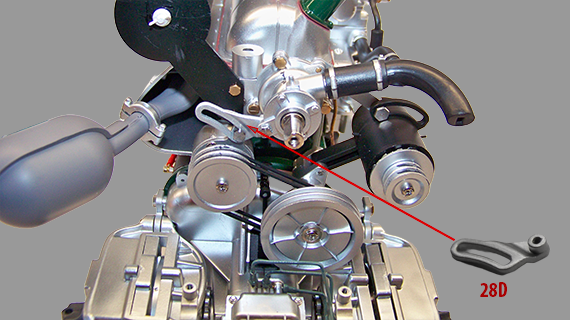

Montage du tendeur de la pompe à eau sur la pompe de pression .

  • 28/D - Tirant de pompe de pression

Montage n°6 et n°7.

Citroën DS 19 de 1956.

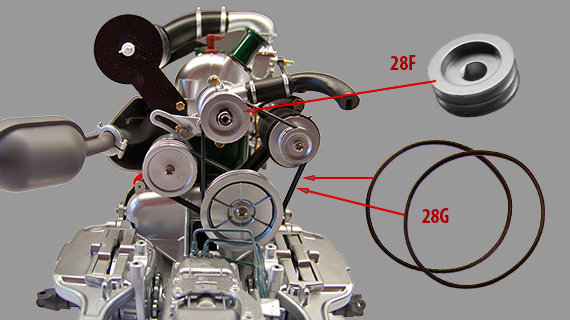

Montage de la poulie de la pompe, et des courroies.

  • 28/F - Poulie de pompe et de ventilateur
  • 28/G - Courroie

Montage n°8.

Citroën DS 19 de 1956.

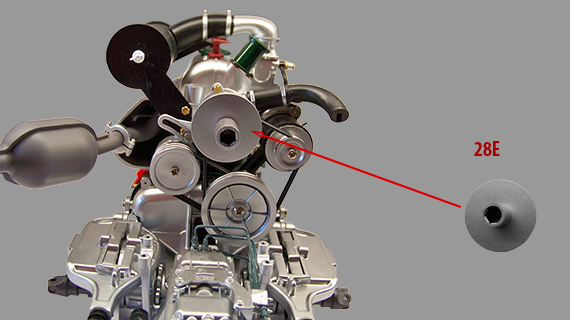

Montage du support de ventilateur sur l'axe de la pompe à eau.

  • 28/E - Support du ventilateur

Montage n°9.

Citroën DS 19 de 1956.

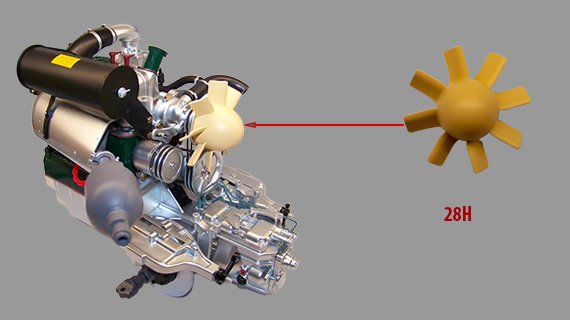

Montage du ventilateur sur le support de ventilateur.

  • 28/H - Ventilateur

Liste des pièces n°028.

028/A Tube d'aspiration entre radiateur et pompe à eau P 1
028/B Tube de réchauffage du carburateur P 1
028/C Filtre à essence P 1
028/D Tirant de pompe de pression M 1
028/E Support du ventilateur P 1
028/F Poulie de pompe et de ventilateur P 1
028/G Courroie d'entraînement de pompe à eau et dynamo P 2
028/H Ventilateur P 1

Liste des vis montage n°028.

Vis MP 2,0 mm x 4,0 mm 2
Vis IM 2,0 mm x 5,0 mm 2
Vis GM 2,3 mm x 5,0 mm 2

Total des pièces du montage n°028.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 001
Pièces plastiques 007
Total pièces 008
Total vis 006

Total des pièces de la maquette.

Autocollants 000
Autres pièces 001
Câbles électriques 001
Pièces électriques 007
Pièces métalliques 067
Pièces plastiques 148
Total pièces 226
Total vis 152
