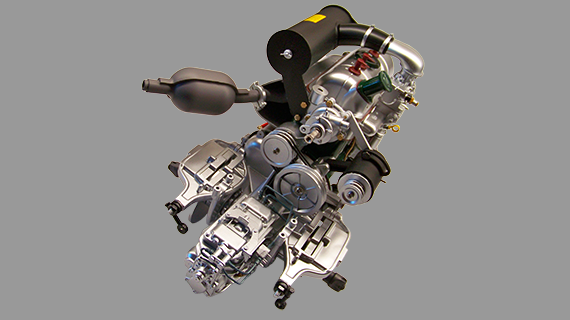

Montage n°027 : Filtre à air.
Citroën DS 19 de 1956.
Assemblage du filtre à air et montage sur le bloc moteur.

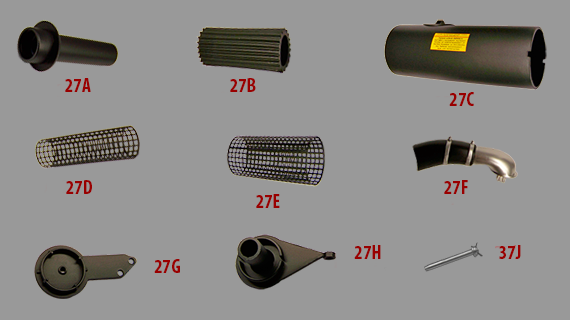

Montage n°027 : Pièces.
Citroën DS 19 de 1956.
Tube d'entrée, filtre, grille, etc.

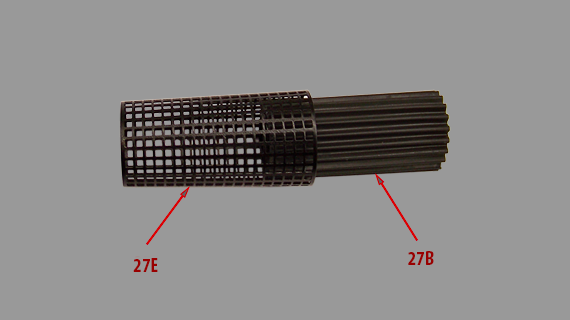

Montage n°1.
Citroën DS 19 de 1956.
Assemblage du filtre et la cartouche.
- 27/B - Cartouche de filtre à air
- 27/E - Grille de la cartouche de filtre à air

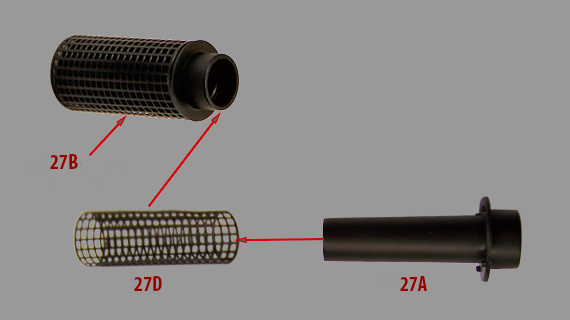

Montage n°2 et n°3.
Citroën DS 19 de 1956.
Assemblage du fitre à air.
- 27/A - Tube d'entre d'air
- 27/B - Cartouche de filtre à air
- 27/D - Grille du tube d'entre d'air

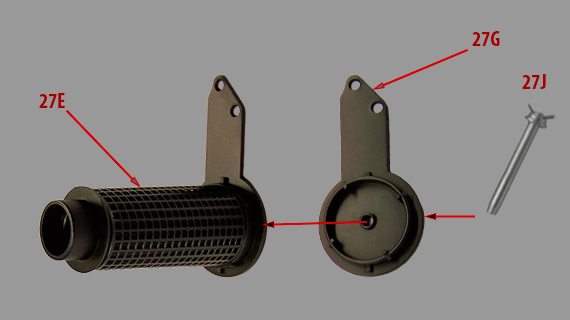

Montage n°4 et n°5.
Citroën DS 19 de 1956.
Suite de l'assemblage du filtre à air.
- 27/E - Grillede la cartouche d'air
- 27/G - Couvercle avant du filtre à air
- 27/J - Vis papillon

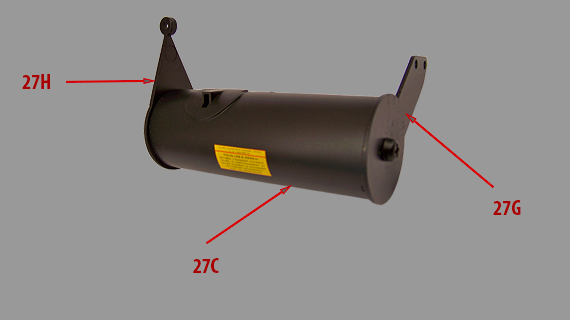

Montage n°6 et n°7.
Citroën DS 19 de 1956.
Suite de l'assemblage du filtre à air.
- 27/C - Corps du filtre à air
- 27/G - Couvercle avant du filtr à air
- 27/H - Couvercle arrière du filtre à air

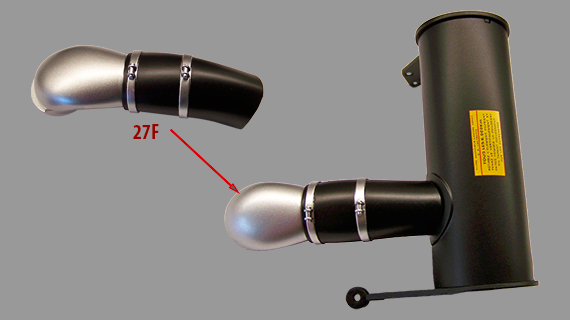

Montage n°8.
Citroën DS 19 de 1956.
Montage de la durite d'admission sur le filtre à air.
- 27/F - Durite d'admission d'air sur carburateur.

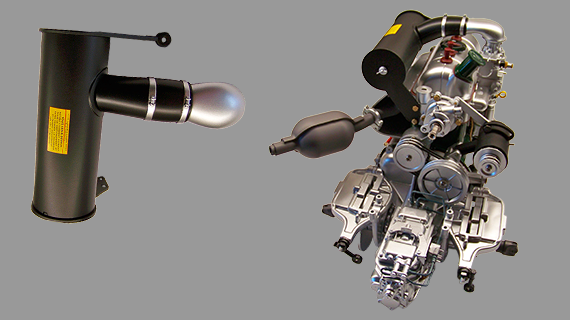

Montage n°9, n°10 et n°11.
Citroën DS 19 de 1956.
Montage du filtre à air sur le bloc moteur.
Liste des pièces n°027.
| 027/A | Tube d'entrée d'air | P | 1 |
| 027/B | Cartouche de filtre à air | P | 1 |
| 027/C | Corps du filtre à air | P | 1 |
| 027/D | Grille du tube d'entrée d'air | M | 1 |
| 027/E | Grille de la cartouche de filtre à air | M | 1 |
| 027/F | Pipe d'admission d'air sur carburateur | P | 1 |
| 027/G | Couvercle avant du filtre à air | P | 1 |
| 027/H | Couvercle arrière du filtre à air | P | 1 |
| 027/J | Bride de maintien de l'écran du collecteur d'échappement | P | 1 |
| 027/K | Vis papillon | M | 1 |
Liste des vis montage n°027.
| Vis BP | 2,3 mm x 4,0 mm | 3 |
| Vis KP | 1,7 mm x 5,0 mm | 2 |
Total des pièces du montage n°027.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 006 |
| Total pièces | 009 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 001 |
| Pièces électriques | 007 |
| Pièces métalliques | 066 |
| Pièces plastiques | 141 |
| Total pièces | 218 |
| Total vis | 146 |
