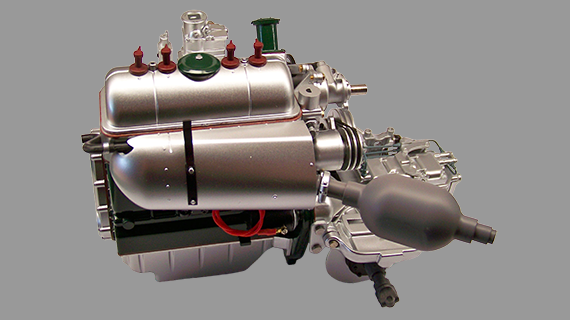

Montage n°026 : Échappement.
Citroën DS 19 de 1956.
Montage du collecteur et de la tubulure d'échappement.

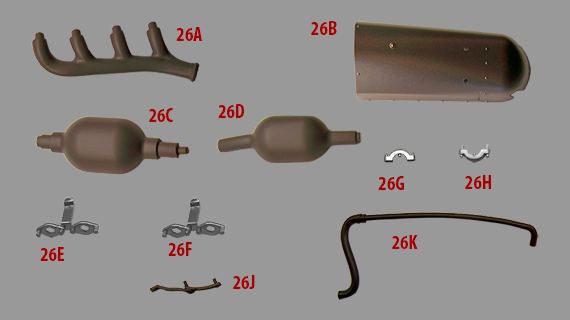

Montage n°026 : Pièces.
Citroën DS 19 de 1956.
Tubulure d'échappement, durit, collecteur, etc.

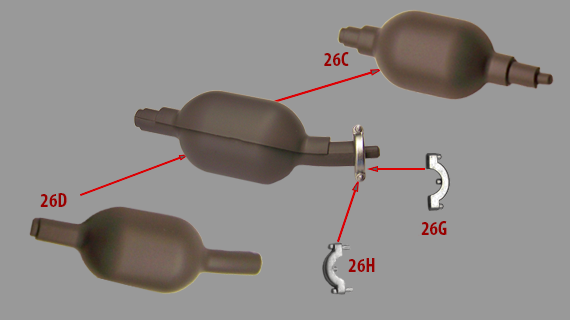

Montage n°1, n°2 et n°3.
Citroën DS 19 de 1956.
Assemblage du pot de prédétente, et du collier de fixation du pot.
- 26/C - Côté gauche du pot prédétente
- 26/D - Côté droit du pot prédétente
- 26/G - Collier gauche de fixation du pot
- 26/H - Collier droit de fixation du pot

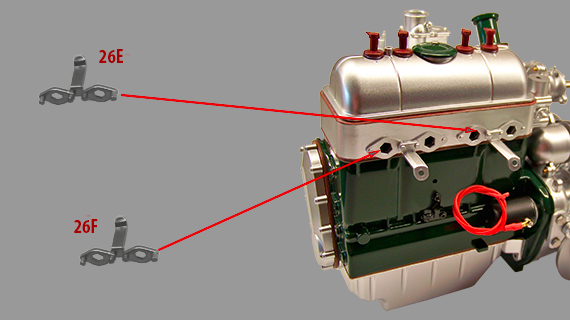

Montage n°4 et n°5.
Citroën DS 19 de 1956.
Montage des supports carter de protection d'échappement.
- 26/E - Support arrière de l'écran d'échappement
- 26/F - Support avant de l'écran d'échappement

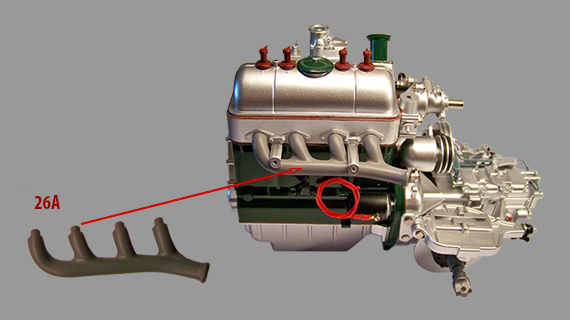

Montage n°6.
Citroën DS 19 de 1956.
Montage de la tubulure d'échappement sur le bloc moteur.
- 26/A - Tubulure d'échappement

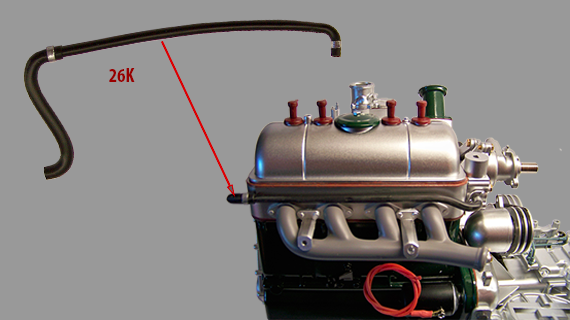

Montage n°7.
Citroën DS 19 de 1956.
Montage du tube de sortie d'eau sur le bloc moteur.
- 26/K - Tube de sortie d'eau

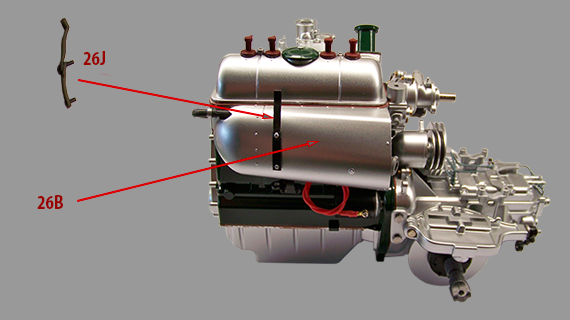

Montage n°8 et n°9.
Citroën DS 19 de 1956.
Montage de la tôle de protection du pot d'échappement.
- 26/B - Écran du collecteur d'échappement
- 26/J - Bride de maintien de l'écran

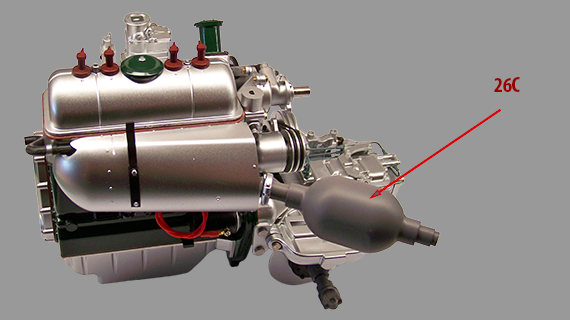

Montage n°10.
Citroën DS 19 de 1956.
Montage de l'extémité du pot de prédétente.
- 26/C - Pot de prédétente
Liste des pièces n°026.
| 026/A | Tubulure d'échappement | P | 1 |
| 026/B | Écran du collecteur d'échappement | P | 1 |
| 026/C | Côté gauche du pot de prédétente | P | 1 |
| 026/D | Côté droit du pot de prédétente | P | 1 |
| 026/E | Support arrière de l'écran d'échappement | P | 1 |
| 026/F | Support avant de l'écran d'échappement | P | 1 |
| 026/G | Collier gauche de fixation du pot de prédétente | P | 1 |
| 026/H | Collier droit de fixation du pot de prédétente | P | 1 |
| 026/J | Bride de maintien de l'écran du collecteur d'échappement | P | 1 |
| 026/K | Tube de sortie d'eau | P | 1 |
Liste des vis montage n°026.
| Pas de vis | 0,0 mm x 0,0 mm | 0 |
Total des pièces du montage n°026.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 010 |
| Total pièces | 010 |
| Total vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 001 |
| Pièces électriques | 007 |
| Pièces métalliques | 063 |
| Pièces plastiques | 137 |
| Total pièces | 209 |
| Total vis | 141 |
