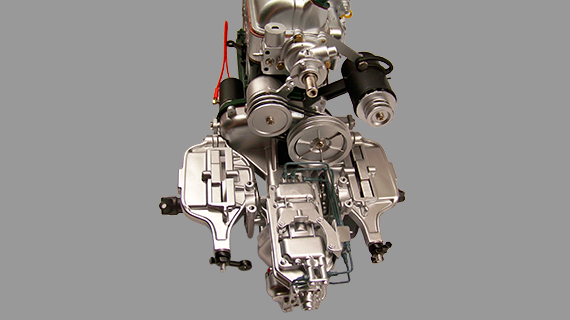

Montage n°024 : Boîte de vitesses.
Citroën DS 19 de 1956.
Montage de la dynamo et de l'étrier de frein avant droit.

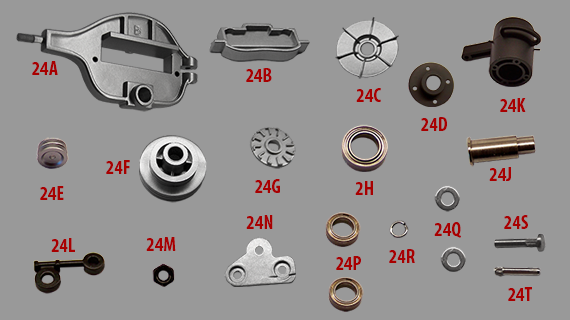

Montage n°024 : Pièces.
Citroën DS 19 de 1956.
Étrier de frein, dynamo, roulement, poulie, etc.

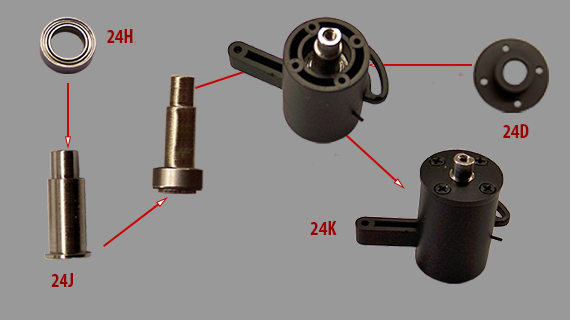

Montage n°1, n°2 et n°3.
Citroën DS 19 de 1956.
Assemblage de la l'axe, du roulement a l'intertérieur de la dynamo.
- 24/D - Palier
- 24/H - Roulement
- 24/J - Axe de l'induit
- 24/K - Carcasse de la dynamo

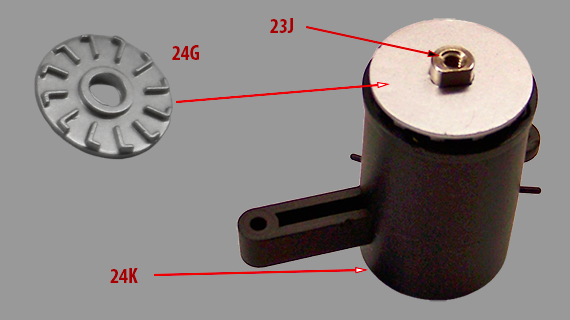

Montage n°4.
Citroën DS 19 de 1956.
Montage du plateau de ventilation de la dynamo.
- 24/G - Plateau de poulie
- 24/J - Axe de l'induit
- 24/K - Carcasse de la dynamo

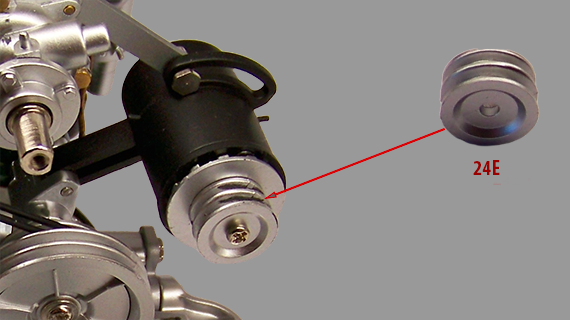

Montage n°5 et n°6.
Citroën DS 19 de 1956.
Montage de la poulie sur l'axe de la dynamo.
- 24/E - Poulie de la dynamo

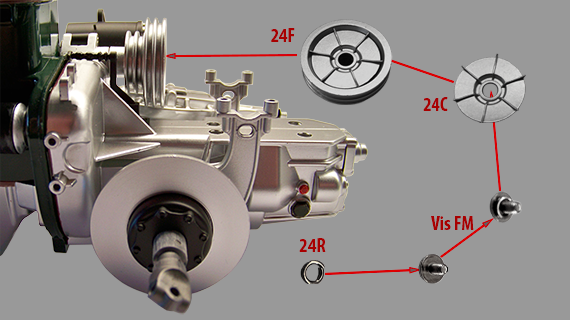

Montage n°7 au n°10.
Citroën DS 19 de 1956.
Assemblage de la poulie et montage sur l'axe.
- 24/C - Flasque de poulie
- 24/F - Poulie
- 24/R - Badue
- 24/F - Vis

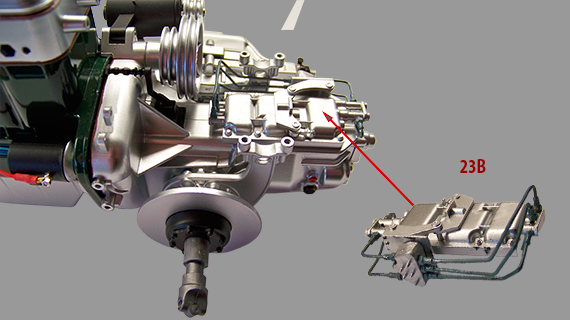

Montage n°11.
Citroën DS 19 de 1956.
Montage du couvercle de la boîte de vitesses sur le bloc.
- 23/B - Couvercle de la boîte fe vitesses

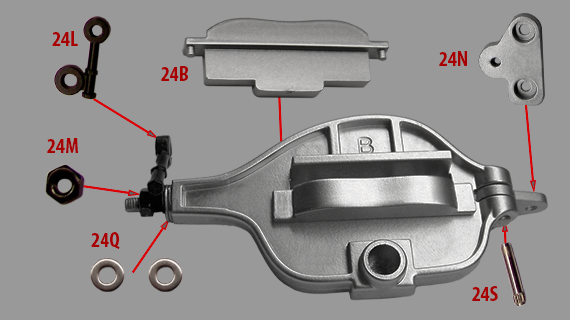

Montage n°12 au n°15.
Citroën DS 19 de 1956.
Montage du support arrière droit de l'étrier de frein.
- 24/B - Plaque porte-garniture
- 24/L - Support avant droit
- 24/M - Écrou du support avant droit
- 24/N - Support arrière droit
- 24/S - Goupille

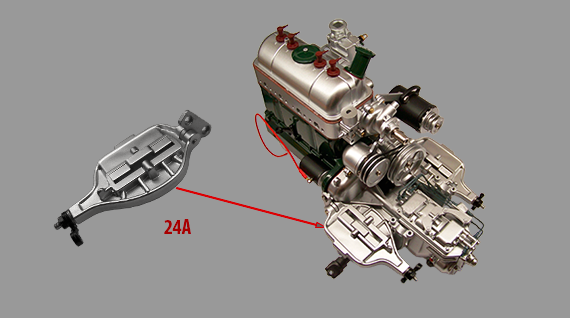

Montage n°16 et n°17.
Citroën DS 19 de 1956.
Montage de l'étriersur sur le demi-carter droit de la boîte de vitesses.
- 24/A - Étrier droit
Liste des pièces n°024.
| 024/A | Étrier droit | P | 1 |
| 024/B | Plaquette porte-garniture | P | 1 |
| 024/C | Flasque de poulie | P | 1 |
| 024/D | Palier | P | 1 |
| 024/E | Poulie de la dynamo | P | 1 |
| 024/F | Poulie | P | 1 |
| 024/G | Plateau de poulie | P | 1 |
| 024/H | Roulement | M | 1 |
| 024/J | Axe de l'induit | M | 1 |
| 024/K | Carcasse de la dynamo | P | 1 |
| 024/L | Support avant droit | P | 1 |
| 024/M | Écrou du support avant droit | M | 1 |
| 024/N | Support arrière droit | M | 1 |
| 024/P | Bague | M | 2 |
| 024/Q | Rondelle | P | 2 |
| 024/R | Baque | M | 1 |
| 024/S | Goupille | M | 1 |
| 024/T | Goupille de fixation de la dynamo | M | 1 |
Liste des vis montage n°024.
| Vis GM | 2,3 mm x 5,0 mm | 2 |
| Vis LP | 2,0 mm x 4,0 mm | 5 |
| Vis JP | 2,0 mm x 5,0 mm | 3 |
| Vis FM | 3,0 mm x 4,0 mm x 6,0 mm | 2 |
Total des pièces du montage n°024.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 011 |
| Pièces plastiques | 009 |
| Total pièces | 020 |
| Total vis | 012 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 001 |
| Pièces électriques | 007 |
| Pièces métalliques | 052 |
| Pièces plastiques | 118 |
| Total pièces | 179 |
| Total vis | 129 |
