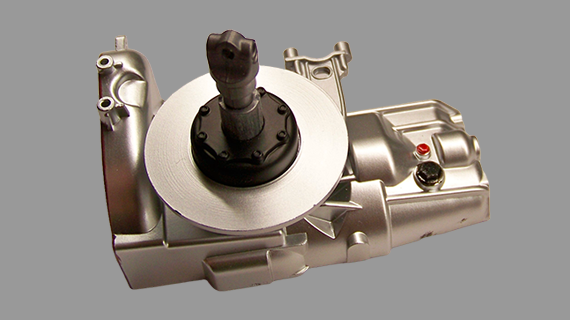

Montage n°020 : Boîte de vitesses.

Citroën DS 19 de 1956.

Assemblage de la boîte de vitesses et de transmission ( partie 1 ).

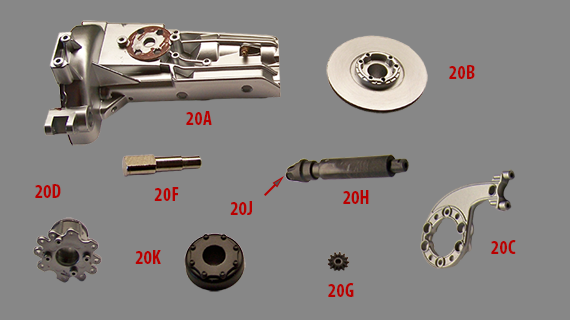

Montage n°020 : Pièces.

Citroën DS 19 de 1956.

Demi-carter, disque de frein, cardan.

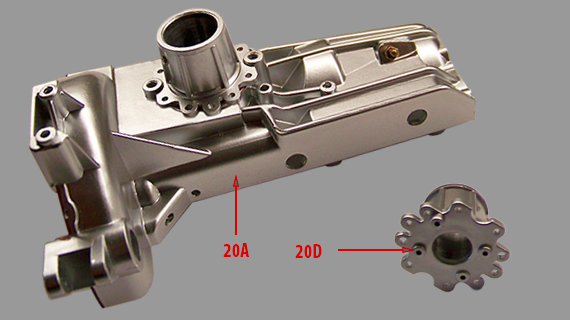

Montage n°1.

Citroën DS 19 de 1956.

Montage du palier d'arbre de différentiel gauche sur le demi-carter de la boîte de vitesses.

  • 20/A - Demi-carter gauche
  • 20/D - Palier d'arbre de différentiel gauche

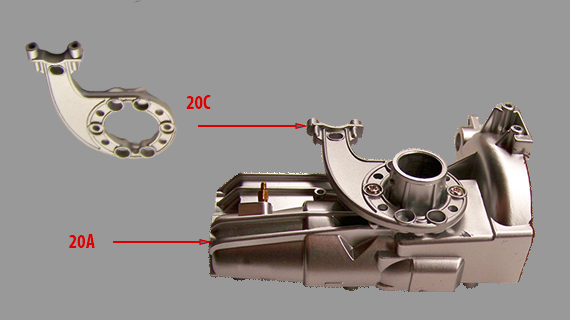

Montage n°2 et n°3.

Citroën DS 19 de 1956.

Montage du bras avant gauche sur demi-carter de la boîte de vitesses.

  • 20/A - Demi-carter gauche
  • 20/C - Brasavant gauche

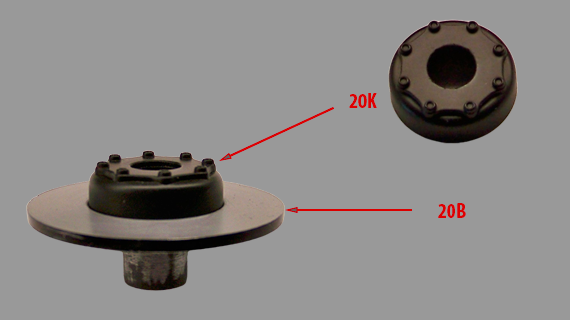

Montage n°4.

Citroën DS 19 de 1956.

Montage du bibax sur le disque de frein.

  • 20/B - Disque de frein
  • 20/K - Bibax

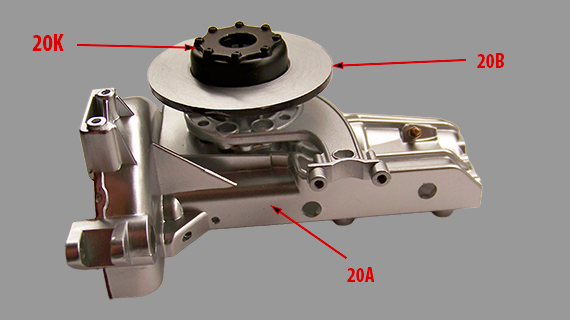

Montage n°5.

Citroën DS 19 de 1956.

Montage du disque de frein sur le demi-carter.

  • 20/A - Demi-carter gauche
  • 20/B - Disque de frein
  • 20/K - Bibax

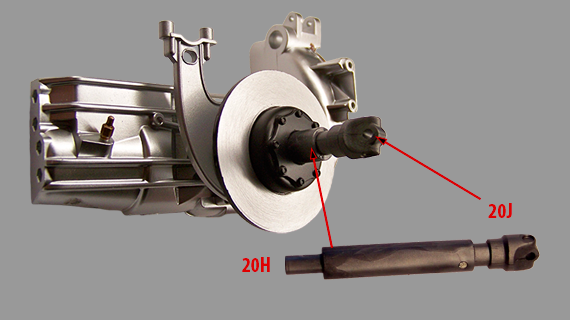

Montage n°6, n°7 et N°8.

Citroën DS 19 de 1956.

Assemblage du cardan .Montage sur le demi-carter.

  • 20/H - Arbre de différentiel gauche
  • 20/J - Cardan

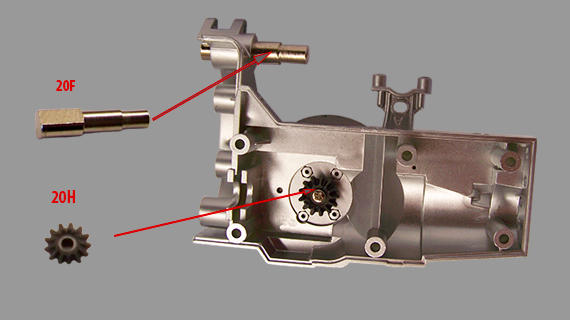

Montage n°9, n°10 et n°11.

Citroën DS 19 de 1956.

Montage du planétaire sur l'arbre de différentiel gauhe, et l'axe de poulie sur le demi-carter.

  • 20/F - Arbre de poulie
  • 20/G - Planétaire

Liste des pièces n°020.

020/A Demi-carter gauche de boîte de vitesses P 1
020/B Disque de frein P 1
020/C Bras avant gauche P 1
020/D Palier d'arbre de différentiel gauche P 4
020/E Goupie M 4
020/F Arbre de poulie M 4
020/G Planétaire M 4
020/H Arbre de différentiel gauche P 4
020/J Cardan P 4
020/K Bibax P 4

Liste des vis montage n°020.

Vis HP 2,3 mm x 5,0 mm 4

Total des pièces du montage n°020.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 003
Pièces plastiques 007
Total pièces 010
Total vis 004

Total des pièces de la maquette.

Autocollants 000
Autres pièces 001
Câbles électriques 001
Pièces électriques 007
Pièces métalliques 028
Pièces plastiques 078
Total pièces 115
Total vis 090
