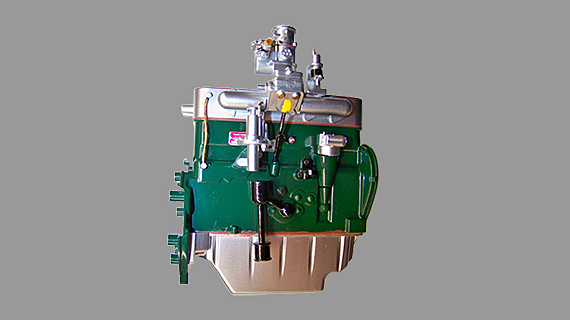

Montage n°018 : Tubulure d'admission.

Citroën DS 19 de 1956.

Montage de la tubulure d'admission, du carburateur et de la pompe à essence.

Montage n°016 au n°020

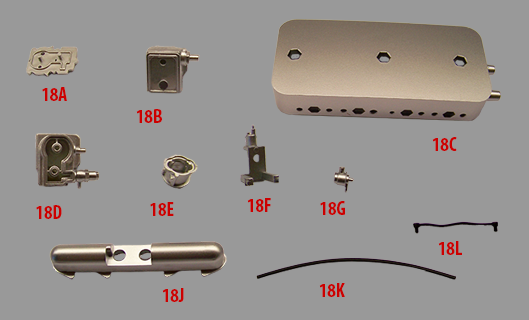

Montage n°018 : Pièces.

Citroën DS 19 de 1956.

Carburateur, tubulure d'admission, culasse.

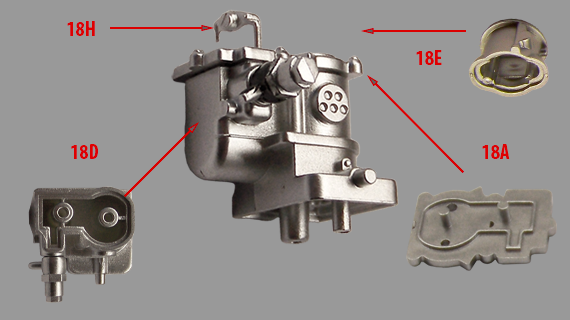

Montage n°1, n°2 et n°3.

Citroën DS 19 de 1956.

Assemblage du carburateur.

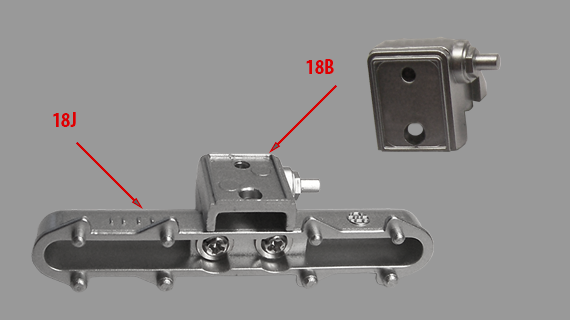

Montage n°4, 5 et n°6.

Citroën DS 19 de 1956.

Assemblage du bloc de réchauffage du carburateur sur la tubulure d'admission.

  • 18/B - Bloc de réchauffage du carburateur
  • Tubulure d'admission
Montage n°016 au n°020

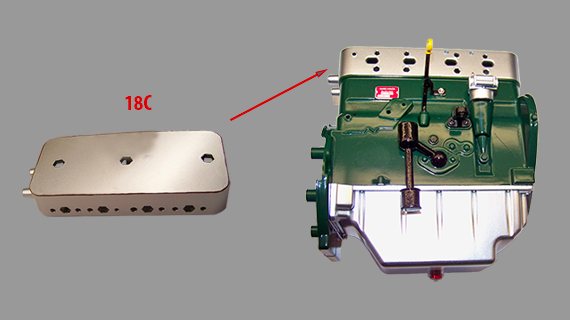

Montage n°7.

Citroën DS 19 de 1956.

Montage de la culasse sur le bloc moteur.

  • 18/C - Culasse

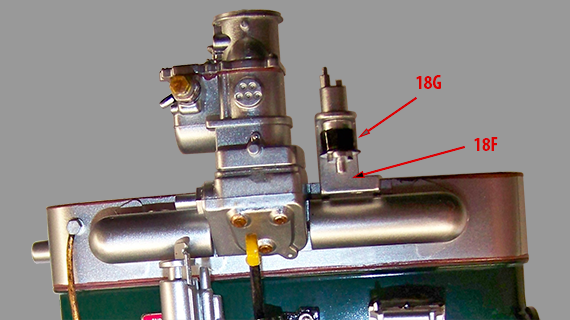

Montage n°8, 9 et n°10.

Citroën DS 19 de 1956.

Montage de la commande de ralenti, et de la tubulure d'admission accélération sur la culasse.

  • 18/F - Support de la commande de ralenti accéléré
  • 18/G - Commande de ralenti accéléré

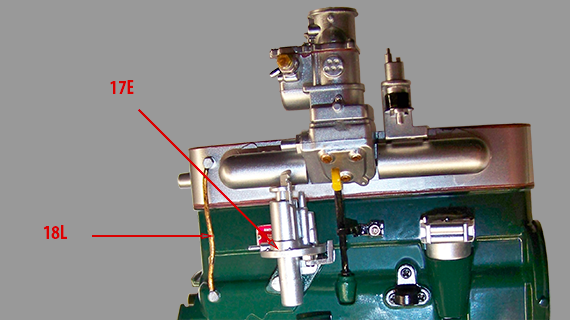

Montage n°11 et n°12.

Citroën DS 19 de 1956.

Montage de la pompe à essence et la durit de graissage des culbuteurs.

  • 17/E - Pompe à essence
  • 18/L - Tube de graissage des culbuteurs
Montage n°016 au n°020

Liste des pièces n°018.

018/A Embase du couvercle de carburateur P 1
018/B Bloc de réchauffage du carburateur P 1
018/C Culasse P 1
018/D Corps du carburateur P 1
018/E Couvercle de carburateur P 1
018/F Support de la commande de ralenti accéléré P 1
018/G Commande de ralenti accéléré P 1
018/H Levier de commande de starter P 1
018/J Tubulure d'admission P 1
018/K Câble P 1
018/L Durit de graissage des culbuteurs P 1

Liste des vis montage n°018.

GP 2,0 x 4,0 x 5,0 mm 3

Total des pièces du montage n°018.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 000
Pièces plastiques 010
Total pièces 010
Total vis 003

Total des pièces de la maquette.

Autocollants 000
Autres pièces 001
Câbles électriques 002
Pièces électriques 006
Pièces métalliques 027
Pièces plastiques 051
Total pièces 087
Total vis 091

Les modifications.

Modif
