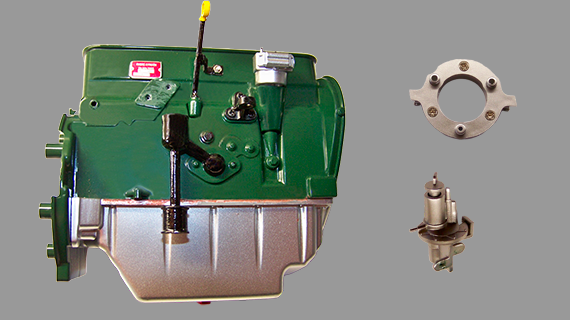

Montage n°017 : Bloc moteur.

Citroën DS 19 de 1956.

Montage du reniflard, assemblage de la pompe à essence et de la coquille d'étanchéité du vilebrequin.

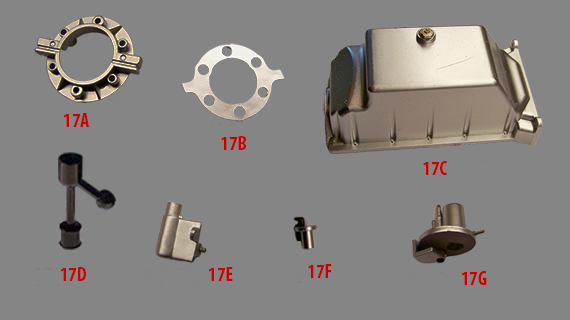

Montage n°017 : Pièces.

Citroën DS 19 de 1956.

Pompe à essence, reniflard, vilebrequin.

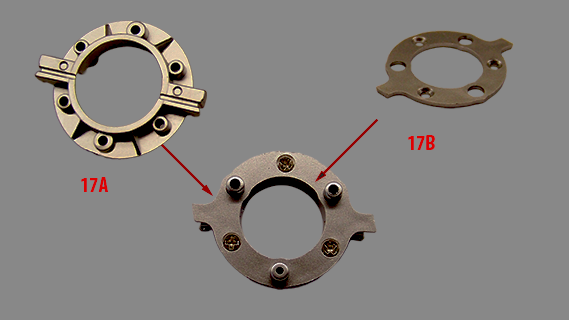

Montage n°1 et n°2.

Citroën DS 19 de 1956.

Assemblage du joint d'étanchéité du vilebrequin.

  • 15/A - Coquille d'étanchéité du vilebrequin
  • 17/B - Joint de la coquille d'étanchéité

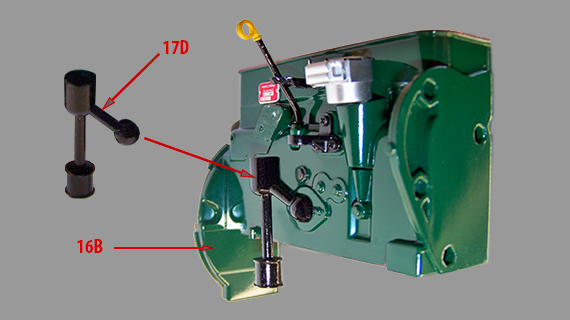

Montage n°3 et n°4.

Citroën DS 19 de 1956.

Montage du reniflard sur le demi-bloc moteur gauche.

  • 16/B - Bloc moteur
  • 17/D - Reniflard

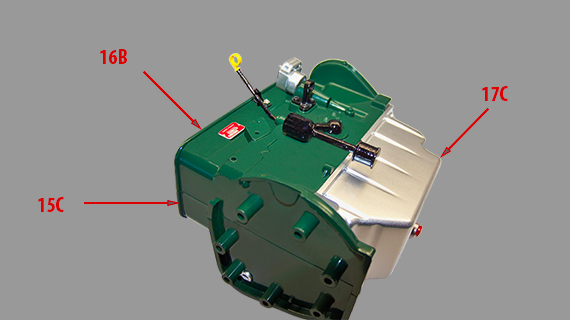

Montage n°5 et n°6.

Citroën DS 19 de 1956.

Assemblage du demi-bloc moteur gauche et droite, et montage du carter d'huile sur le bloc moteur.

  • 15/C - Demi-bloc moteur droit
  • 16/B - Demi-bloc moteur gauche
  • 17/C - Carter d'huile moteur

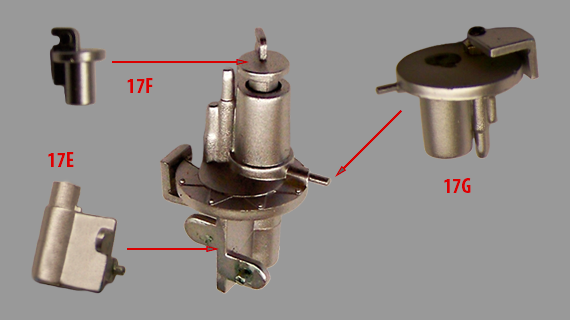

Montage n°7 et n°8.

Citroën DS 19 de 1956.

Assemblage de la pompe à essence.

  • 17/E - Partie inférieure de la pompe à essence
  • 17/F - Partie supérieure de la pompe à essence
  • 17/G - Corps de la pompe à essence

Liste des pièces n°017.

017/A Coquille d'échanchéité du vilebrequin P 1
017/B Joint de la coquille d'étanchéité du vilebrequin P 1
017/C Carter d'huille moteur P 1
017/D Reniflard P 1
017/E Partie inférieure de la pompe à essence P 1
017/F Partie supérieure de la pompe à essence P 1
017/G Corps de la pompe à essence P 1

Liste des vis montage n°017.

DP 1,7 x 4,0 mm 4
BP 2,0 x 4,0 mm 2

Total des pièces du montage n°017.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 004
Pièces plastiques 003
Total pièces 007
Total vis 006

Total des pièces de la maquette.

Autocollants 000
Autres pièces 001
Câbles électriques 001
Pièces électriques 007
Pièces métalliques 025
Pièces plastiques 049
Total pièces 083
Total vis 083

Les modifications.
