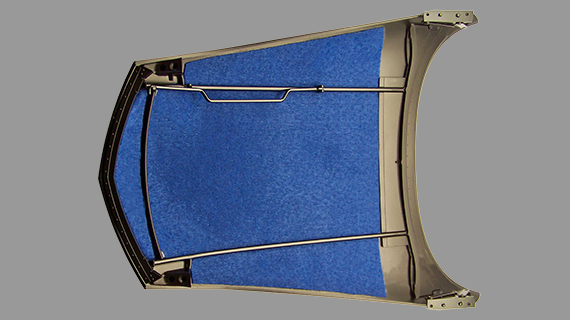

Montage n°006 : Capot moteur.

Citroën DS 19 de 1956.

Montage de l'insonorisant, des renforts et des doigts de fermeture du capot.

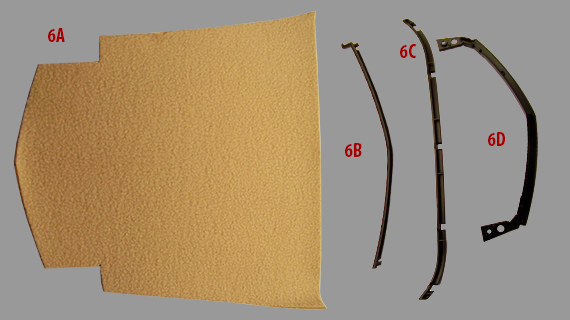

Montage n°006 : Pièces.

Citroën DS 19 de 1956.

Renfort de capot et feutre insonorisant.

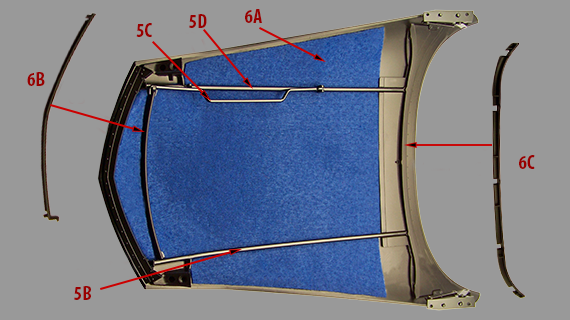

Montage n°1 au n°6.

Citroën DS 19 de 1956.

Montage de la protection insonorisant, feutre, et la béquille, des renforts sur le capot.

  • 5/B - Armature gauche du capot
  • 5/C - Armature droit du capot
  • 5/D - Béquille de capot
  • 6/A - Feutre insonorisant
  • 6/B - Traverse de renfort inférieure du capot
  • 6/C - Traverse de renfort supérieure du capot

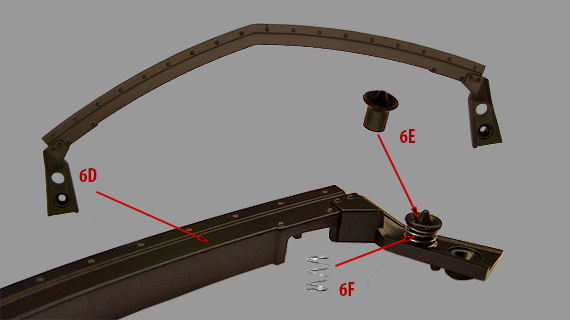

Montage n°7, n°8 et n°9.

Citroën DS 19 de 1956.

Montage des deux doigts de fermeture sur le renforts du capot.

  • 6/D - Traverse de renfort supérieure du capot
  • 6/E - Doigt de fermeture du capot
  • 6/F - Ressort de fermeture du capot

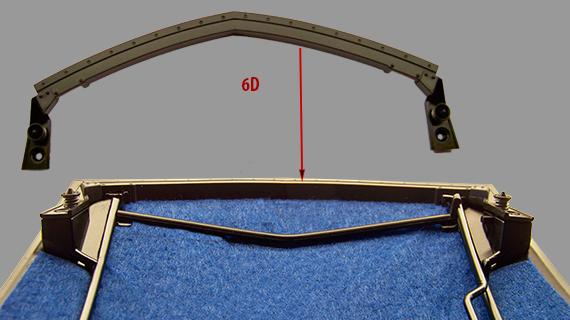

Montage n°10 et n°11.

Citroën DS 19 de 1956.

Montage du renfort sur le capot.

  • 6/D - Tôle inférieure de renfort du capot

Liste des pièces n°006.

006/A Feutre insonorisant T 1
006/B Traverse de renfort inférieure du capot P 1
006/C Traverse de renfort supérieure du capot P 1
006/D Tôle inférieure de renfort du capot P 1
006/F Doigt de fermeture du capot P 2
006/E Ressort de fermeture du capot M 2

Liste des vis montage n°006.

Vis BM 2,0 x 4,0 mm 3
Vis EM 2,3 x 5,0 mm 3
Vis EP 2,0 x 4,0 x 5,0 mm 3

Total des pièces du montage n°006.

Autocollants 000
Autres pièces 001
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 002
Pièces plastiques 004
Total pièces 007
Total vis 009

Total des pièces de la maquette.

Autocollants 000
Autres pièces 001
Câbles électriques 000
Pièces électriques 001
Pièces métalliques 014
Pièces plastiques 023
Total pièces 039
Total vis 038
