Montage n°030 Connecteurs.
Ducati GP 2023.

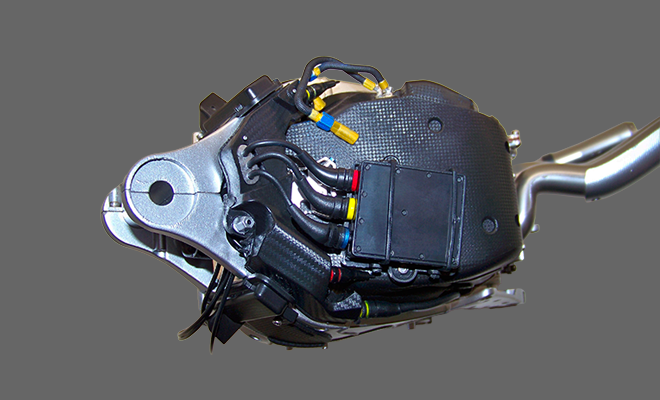

Assemblage de l'unité de contrôle avec plateau et connecteurs.

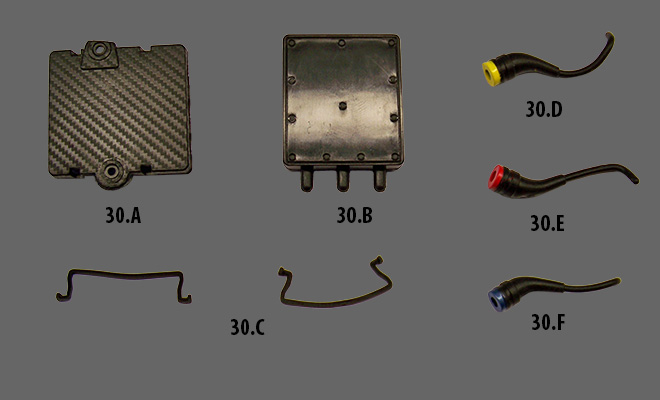

Montage n°030 : Pièces.
Ducati GP 2023.
Montage n°030-1.
Ducati GP 2023.

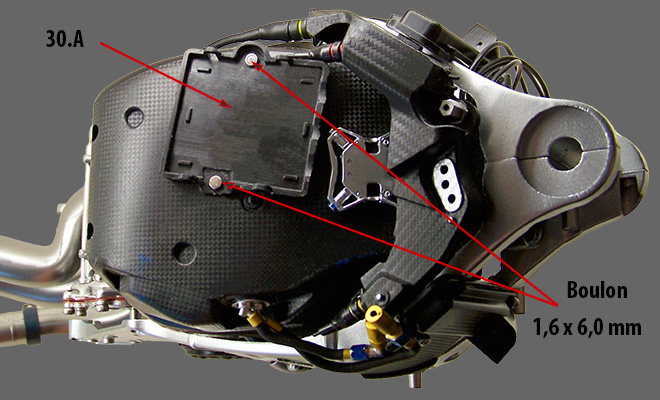

Montage du support de l’unité de contrôle.
- 30.A - Support de l'unité
Montage n°030-2.
Ducati GP 2023.

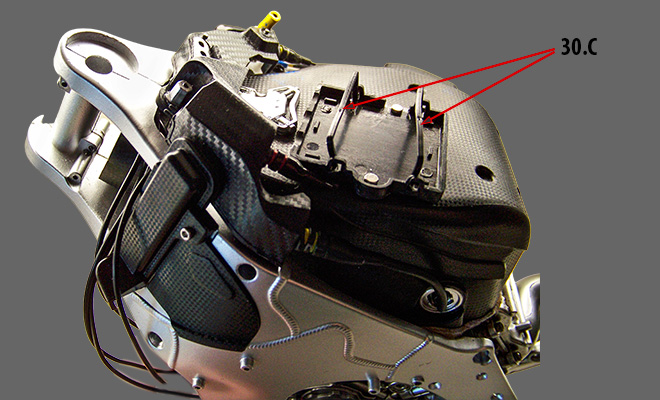

Montage des attaches élastiques sur le support de l’unité.
- 30.C - Attache élastiques
Montage n°030-3.
Ducati GP 2023.

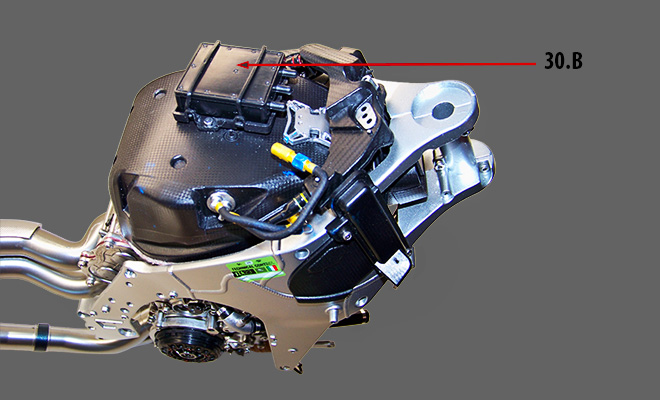

Fixation de l’unité de contrôle sur le support.
Montage n°030-4 à 6.
Ducati GP 2023.

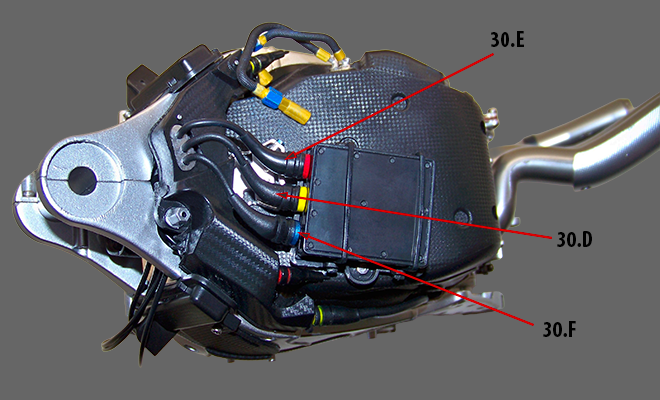

Montage des connecteurs sur l’unité de contrôle.
Liste des pièces n°030.
| 30.A | Support de l'unité de contrôle | P | 1 |
| 30.B | Unité de contrôle | P | 1 |
| 30.C | Attaches élastiques | P | 2 |
| 30.D | Connecteur jaune | P | 1 |
| 30.E | Connecteur rouge | P | 1 |
| 30.F | Connecteur bleu | P | 1 |
Liste des vis montage n°030.
| Vis AP | 000 | 2 |
Total des pièces du montage n°030.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
| Total vis | 002 |
Total des pièces de la maquette.
| Autocollants | 022 |
| Autres pièces | 008 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 015 |
| Pièces plastiques | 119 |
| Total pièces | 164 |
| Total vis | 209 |
