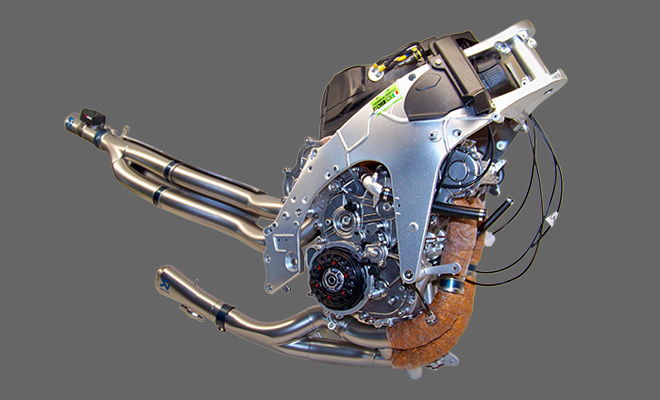

Montage n°029 Connecteurs.
Ducati GP 2023.
Assemblage des câbles électrique et des connecteurs et montage sur le cadre.
Montage n°029 : Pièces.
Ducati GP 2023.

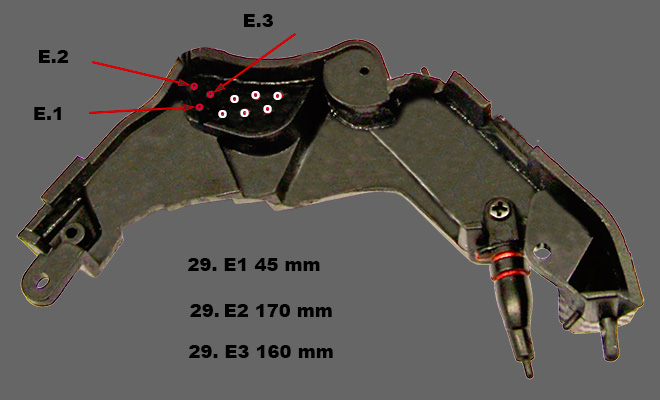

Montage n°027-1 et 2.
Ducati GP 2023.
Connections des câbles électriques sur le connecteurs E1, E2, E3

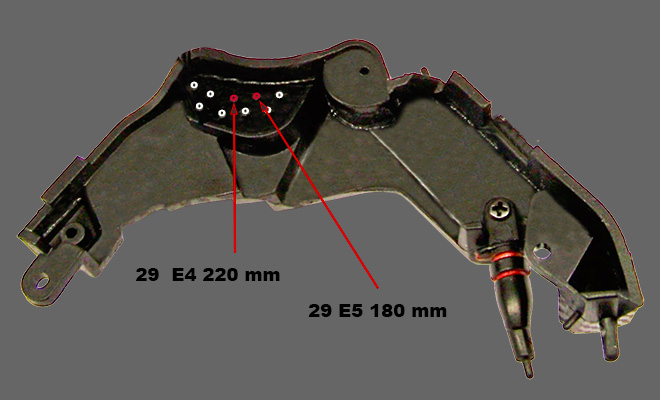

Montage n°029-3.
Ducati GP 2023.
Connections des câbles électriques sur le connecteurs E4 et E5.

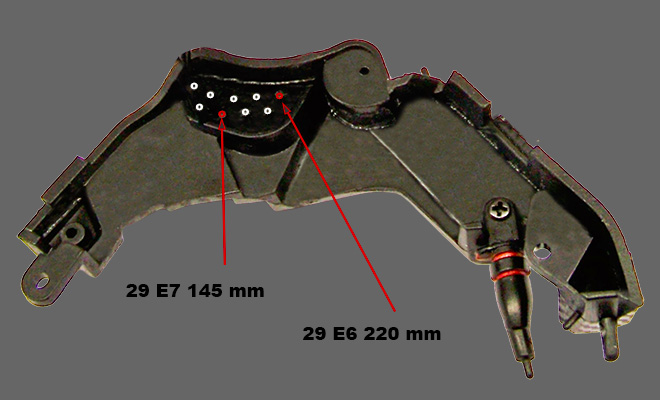

Montage n°029-4.
Ducati GP 2023.
Connections des câbles électrique sur le connecteurs E6 et E7.

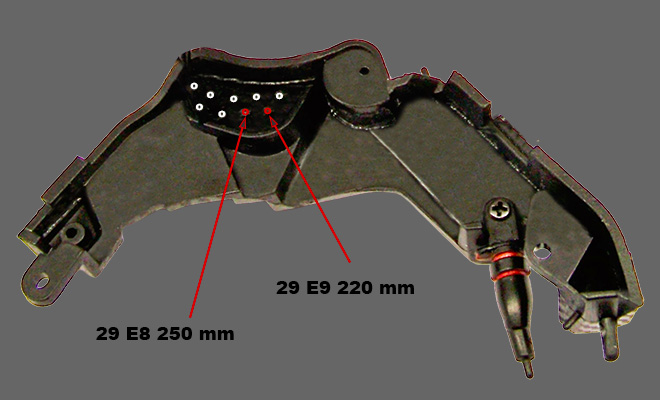

Montage n°029-5.
Ducati GP 2023.
Connections des câbles électriques sur le connecteurs E8 et E9.

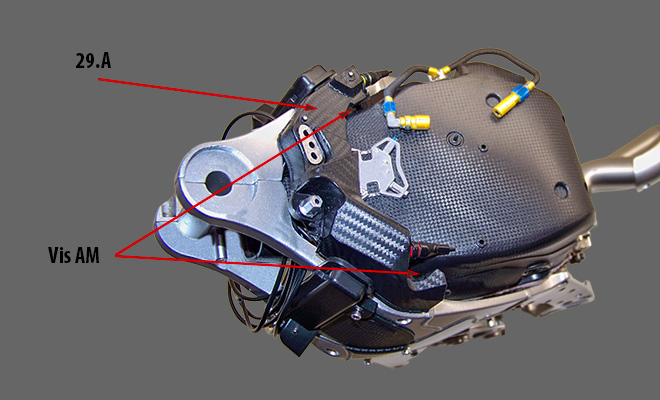

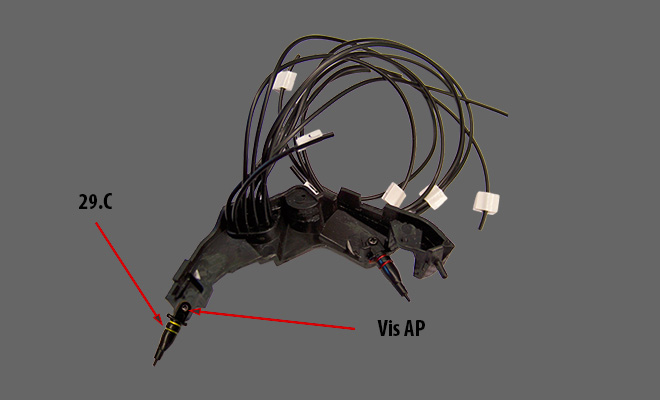

Montage n°029-6.
Ducati GP 2023.
Fixation du connecteur jaune.

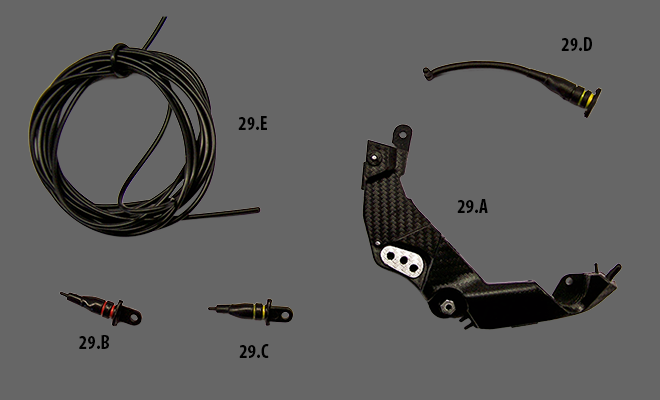

Liste des pièces n°029.
| 29.A | Support de connexion de câble | P | 1 |
| 29.B | Connecteur rouge | P | 1 |
| 29.C | Connecteur jaune | P | 1 |
| 29.D | Connecteur avec câble | P | 1 |
| 29.E | Câblage électrique | P | 1 |
Liste des vis montage n°029.
| Vis AP | 000 | 2 |
| Vis AM | 000 | 2 |
Total des pièces du montage n°029.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Total vis | 004 |
Total des pièces de la maquette.
| Autocollants | 022 |
| Autres pièces | 008 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 015 |
| Pièces plastiques | 117 |
| Total pièces | 162 |
| Total vis | 211 |
