Montage n°028 Cadre.
Ducati GP 2023.
Assemblage du cadre droit et fixation avec le moteur.
Montage n°028 : Pièces.
Ducati GP 2023.

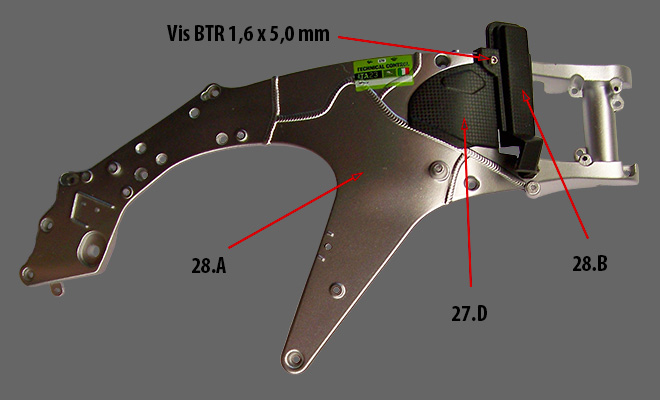

Montage n°028-1 et 2.
Ducati GP 2023.
Montage du carter de protection sur le cadre droit
- 27.D - Cadre prise d'air droit
- 28.A - Cadre droit
- 28.B - Cadre prise d'air droit

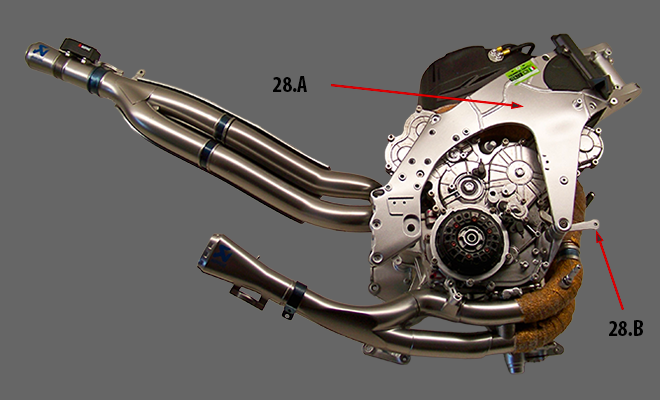

Montage n°028-3 à 6.
Ducati GP 2023.
Montage du support 28.B et du cadre droit sur le moteur.
- 28.A - Cadre droit
- 28.B - Support

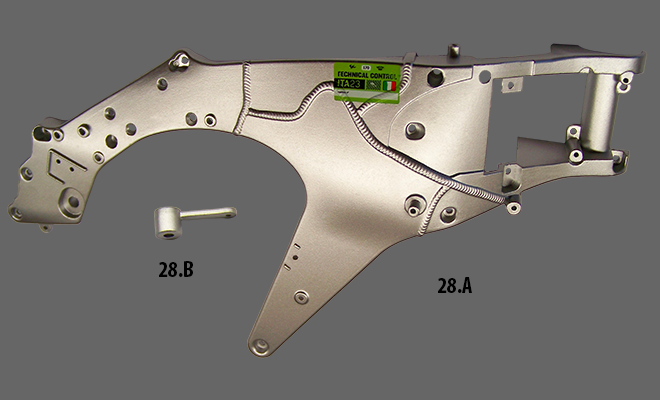

Liste des pièces n°028.
| 28.A | Cadre droit | M | 1 |
| 28.B | Support | M | 1 |
Liste des vis montage n°028.
| Vis AP | 000 | 7 |
| Vis AM | 000 | 5 |
Total des pièces du montage n°028.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 000 |
| Total pièces | 002 |
| Total vis | 012 |
Total des pièces de la maquette.
| Autocollants | 022 |
| Autres pièces | 008 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 015 |
| Pièces plastiques | 112 |
| Total pièces | 157 |
| Total vis | 207 |
