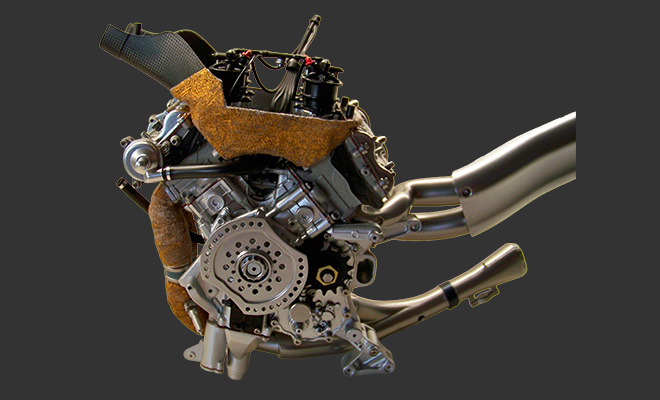

Montage n°024 Injecteurs.

Ducati GP 2023.

Montage des tuyaux d’injection et câble.

Montage n°021 à n°025

Montage n°024 : Pièces.

Ducati GP 2023.

Montage n°024-1.

Ducati GP 2023.

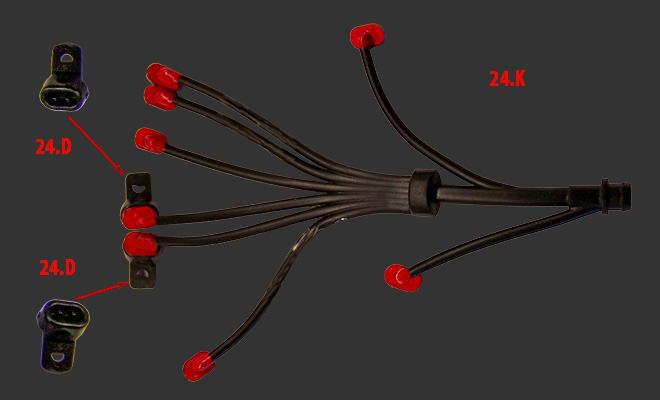

Montage des prises avec les douilles sur le faisceau de durite .

  • 24.D - Douilles
  • 24.K - Faisceaux

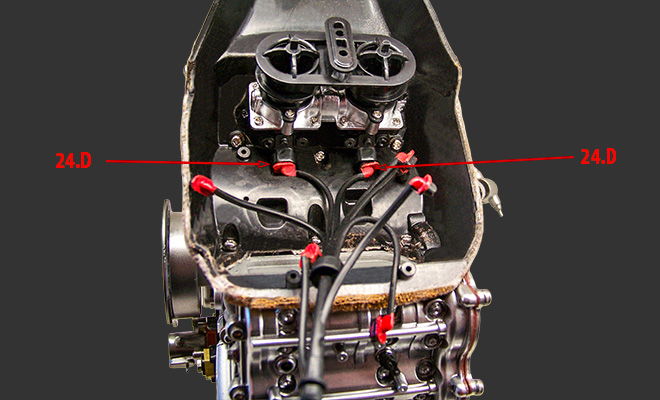

Montage n°024-2.

Ducati GP 2023.

Montage du faisceau sur le moteur et branchement des prise sur la prise injecteurs.

  • 23.D - Bride Injecteur
  • 23.G - Capteur
Montage n°021 à 025

Montage n°024-3.

Ducati GP 2023.

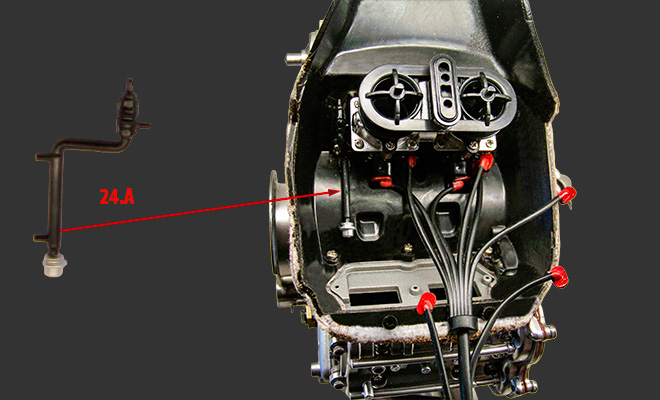

Montage de la durite sur l’amission d’air .

  • 24.A - Durite

Montage n°024-4.

Ducati GP 2023.

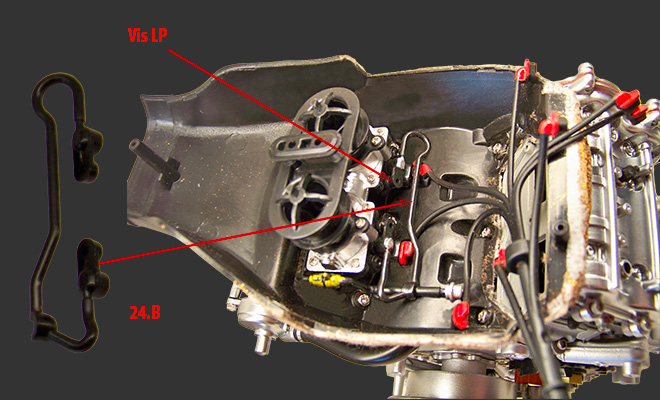

Montage de la durite injection.

  • 24.B - Durite

Montage n°024-5.

Ducati GP 2023.

Montage de la durite injection.

  • 24.C - Prise
  • 24.D - Durite
Montage n°021 à 025

Montage n°024-7 et 8.

Ducati GP 2023.

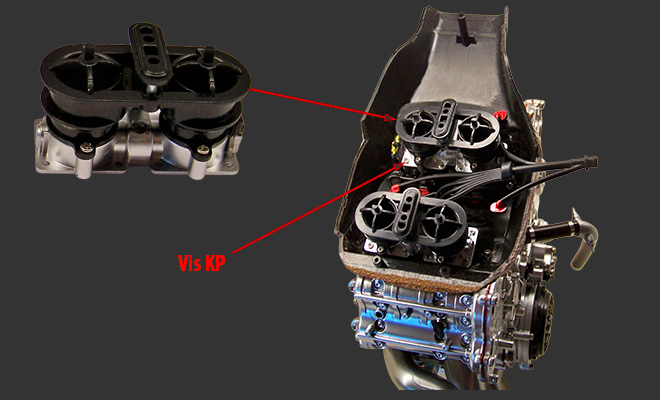

Montage de la base d’amission d’air sur le support d’injection et fixation.

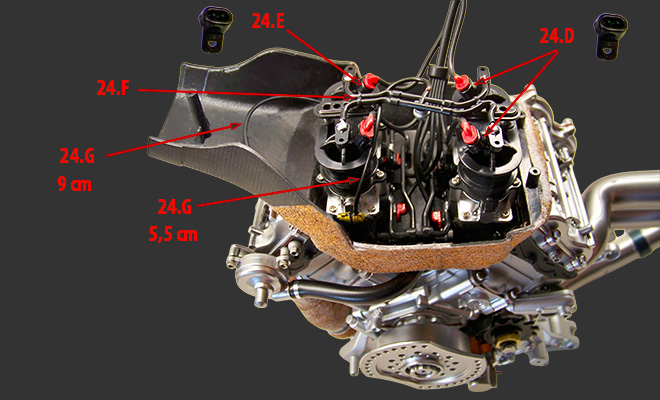

Montage n°024-9 et 10.

Ducati GP 2023.

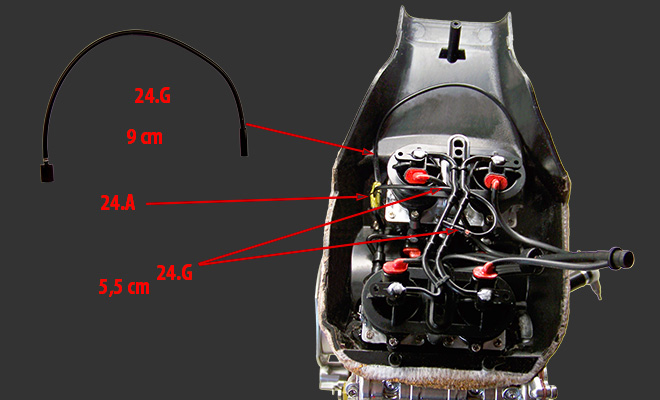

Montage des prises sur l’admission d’air et connexion et des durites câble sur leurs raccords.

  • 24.A - Durite avec raccord
  • 24.G - Durite câble

Montage n°024-11 et 8.

Ducati GP 2023.

Montage câble durite sur le raccord.

  • 24.A - Durite avec raccord
Montage n°021 à 025

Liste des pièces n°024.

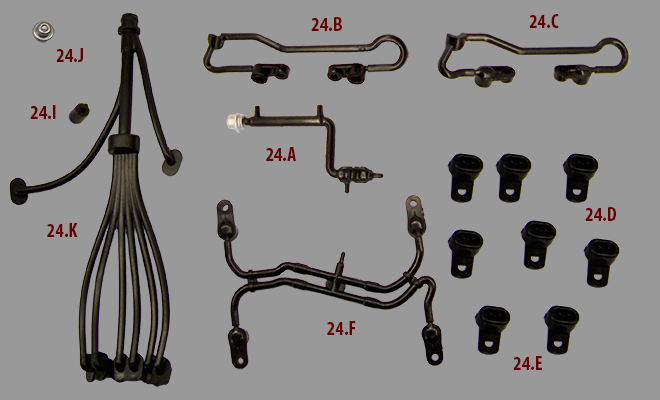

24.A Duride avec raccord P 1
24.B Durite de connexion à l'injecteur P 1
24.C Durite de connexion à l'injecteur P 1
24.D Prise L (gauche) P 6
24.E Prise R (à droite) P 2
24.F Durite de connexion de l'injecteur supérieur P 1
24.G Tube en caoutchouc P 1
24.H Tube en caoutchouc P 1
24.I Raccord P 1
24.J Connecteur P 1
24.K Câblage injecteur P 1

Liste des vis montage n°024.

Vis LP 7
Vis KP 8

Total des pièces du montage n°024.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 000
Pièces plastiques 016
Total pièces 016
Total vis 015

Total des pièces de la maquette.

Autocollants 022
Autres pièces 008
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 012
Pièces plastiques 103
Total pièces 145
Total vis 182
