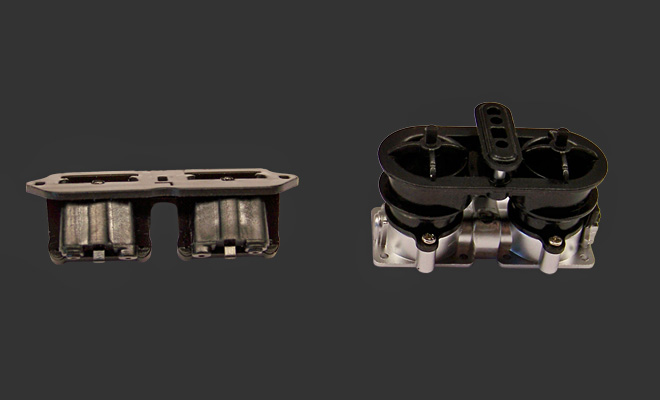

Montage n°023 : Pièces.
Ducati GP 2023.

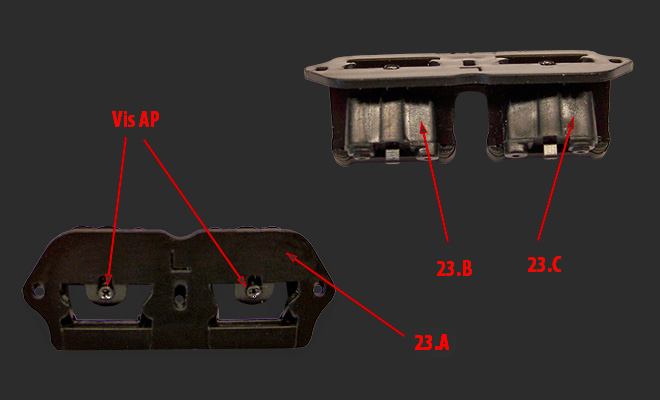

Montage n°023-1.
Ducati GP 2023.
Montage des injecteurs sur leur support et fixation.
- 23.A - Support des injecteurs
- 23.B - Injecteur gauche
- 23.C - Injecteur droit

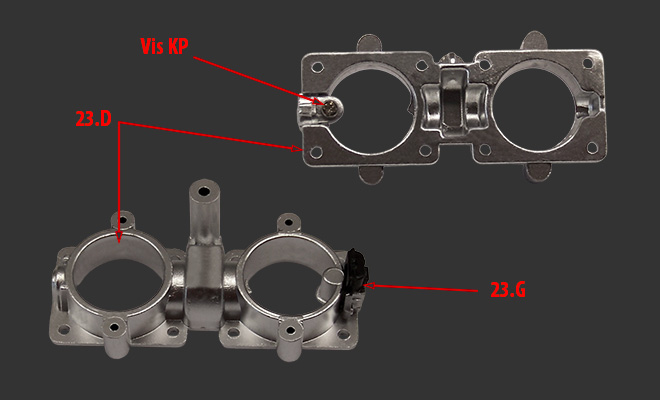

Montage n°023-2.
Ducati GP 2023.
Montage du capteur sur la bride des injecteurs.
- 23.D - Bride Injecteur
- 23.G - Capteur

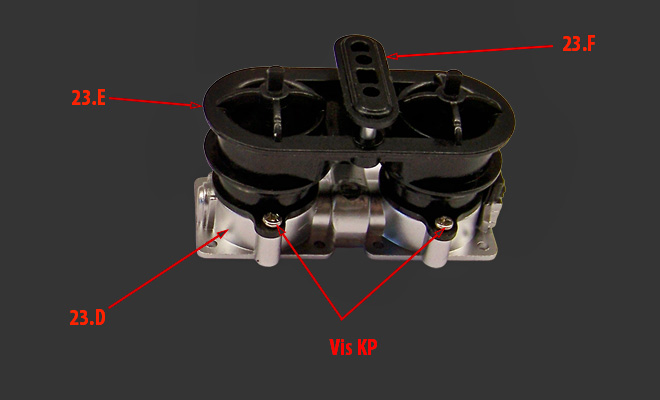

Montage n°023-3.
Ducati GP 2023.
Assemblage de la bride avec la prise d’air.
- 23.D - Bride
- 23.G - Prise d'air
- 23.F - Pièces

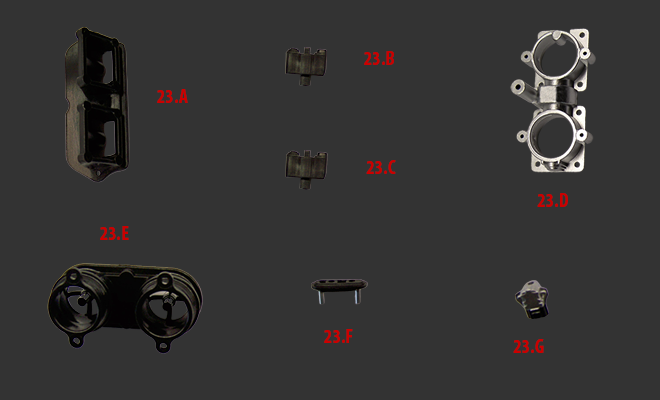

Liste des pièces n°023.
| 23.A | Support d'injecteur | P | 1 |
| 23.B | Injecteur L gauche | P | 1 |
| 23.C | Injecteur R droit | P | 1 |
| 23.D | Bride d'injecteur | P | 1 |
| 23.E | Admission d'air des injecteur | P | 1 |
| 23.F | Raccord | P | 1 |
| 23.G | Capteur | P | 1 |
Liste des vis montage n°022.
| Vis AP | 000 | 2 |
| Vis KP | 000 | 5 |
Total des pièces du montage n°023.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
| Total vis | 007 |
Total des pièces de la maquette.
| Autocollants | 022 |
| Autres pièces | 008 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 012 |
| Pièces plastiques | 087 |
| Total pièces | 129 |
| Total vis | 175 |
