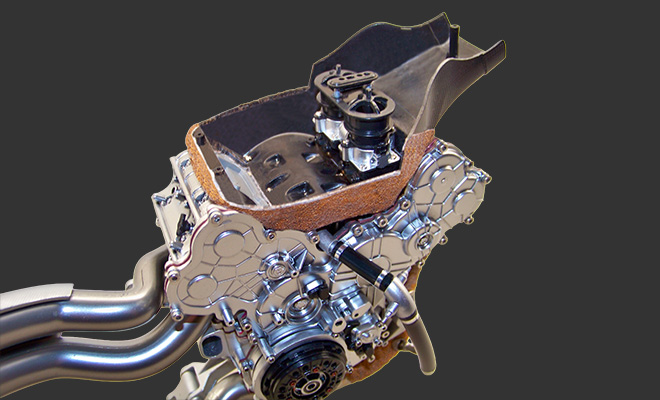

Montage n°022 Injecteurs.
Ducati GP 2023.
Assemblage des injecteurs et montage sur la culasse.

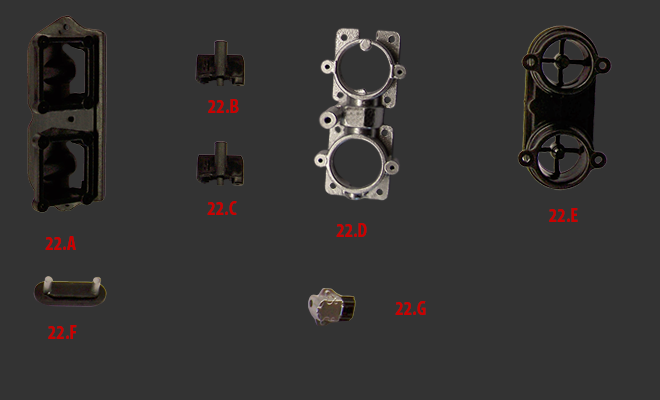

Montage n°022 : Pièces.
Ducati GP 2023.
Montage n°022-1.
Ducati GP 2023.

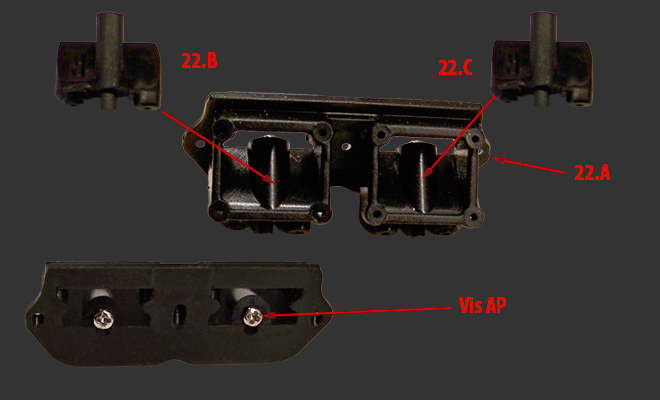

Montage des injecteurs sur le support injecteur et fixation.
- 22.A - Support des injecteurs
- 22.B - Injecteur gauche
- 22.C - Injecteur droit
Montage n°022-2.
Ducati GP 2023.
Montage des injecteurs sur le moteur et fixation.
- 22.A - Injecteur
Montage n°022-3.
Ducati GP 2023.

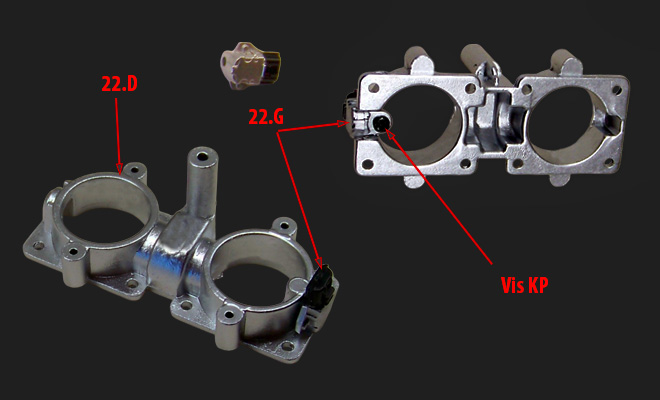

Montage du capteur sur la bride des injecteurs.
- 22.D - Bride
- 22.G - Capteur
Montage n°022-4.
Ducati GP 2023.

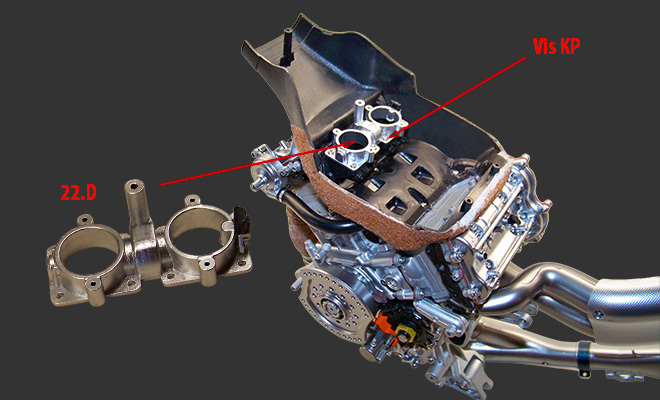

Montage de la bride sur le support injection et fixation.
- 22.D - Bride
Montage n°022-5 et 6.
Ducati GP 2023.

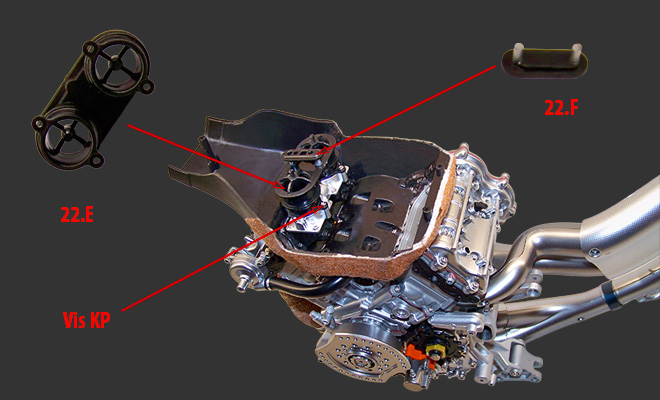

Montage de la boîte d'admission d'air des injecteurs et fixation.
- 22.E - Admission d'air
- 22.F - Pièces
Liste des pièces n°022.
| 22.A | Support d'injecteur | P | 1 |
| 22.B | Injecteur L gauche | P | 1 |
| 22.C | Injecteur R droit | P | 1 |
| 22.D | Bride d'injecteur | P | 1 |
| 22.E | Admission d'air des injecteur | P | 1 |
| 22.F | Raccord d’alimentation des injecteurs | P | 1 |
| 22.G | Capteur | P | 1 |
Liste des vis montage n°022.
| Vis AP | 000 | 2 |
| Vis LP | 000 | 3 |
| Vis KP | 000 | 13 |
Total des pièces du montage n°022.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
| Total vis | 018 |
Total des pièces de la maquette.
| Autocollants | 022 |
| Autres pièces | 008 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 012 |
| Pièces plastiques | 080 |
| Total pièces | 122 |
| Total vis | 157 |
