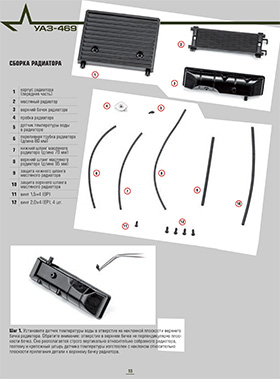

Montage n°36 Radiateur.
UAZ YA3-469.
Assemblage du radiateur de refroidissent moteur et du radiateur d’huile.

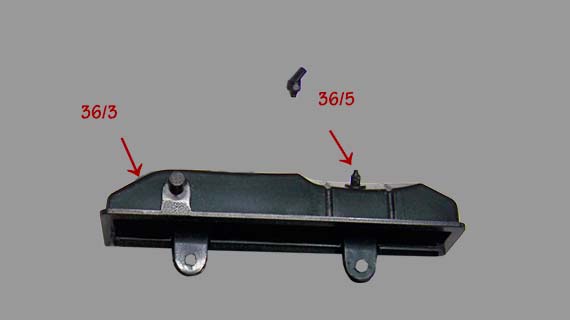

Montage n°36/1.
UAZ YA3-469.
Montage du capteur de température d'eau sur le radiateur.
- 36/03 - Radiateur de refroidissent moteur (supérieur)
- 36/05 - Capteur de température radiateur d'eau

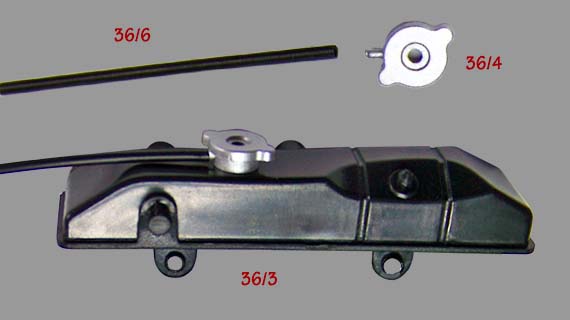

Montage n°36/2 et n°36/3.
UAZ YA3-469.
Connection du tuyau sur le bouchon de trop-plein et montage sur le radiateur partie supérieur.
- 36/03 - Radiateur de refroidissement
moteur (supérieur) - 36/04 - Bouchon du radiateur
- 36/06 - Tuyau

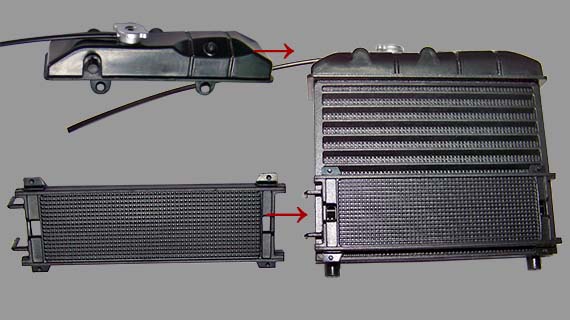

Montage n°36/4 aux n°36/6.
UAZ YA3-469.
Montage de la partie supérieur sur le radiateur et assemblage du radiateur refroidisseur d'huile.
- 36/03 - Radiateur d'huile
- 36/03 - Radiateur de refroidissement moteur (supérieur)

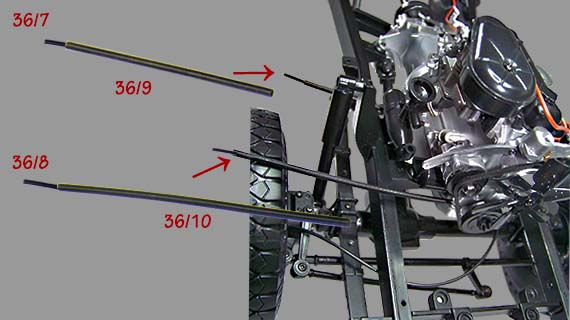

Montage n°36/4 aux n°36/6.
UAZ YA3-469.
Montage des deux tuyaux avec leur protections gain métallique sur la partie du bloc moteur .
- 36/07 - Tyau
- 36/08 - Tuyau
- 36/09 - Gain métalliaue
- 36/10 - Gain métallique

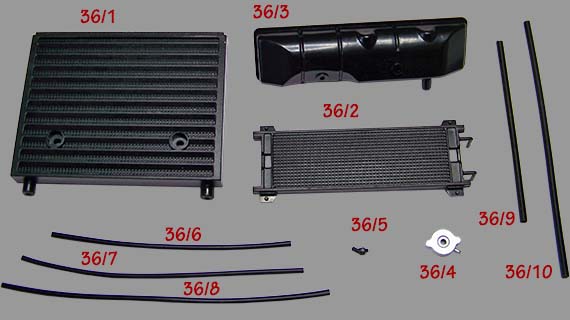

Liste des pièces montage n°36.
| 36/01 | Radiateur eau | P | 1 |
| 36/02 | Radiateur d'huile | P | 1 |
| 36/03 | Radiateur de refroidissent moteur (supérieur) | M | 1 |
| 36/04 | Bouchon du radiateur | P | 1 |
| 36/05 | Capteur de température d'eau du radiateur | P | 1 |
| 36/06 | Tuyau (80mm) | P | 1 |
| 36/07 | Tuyau (70mm) | P | 1 |
| 36/08 | Tuyau (95mm) | P | 1 |
| 36/09 | Gain métallique | M | 1 |
| 36/10 | Gain métallique | M | 1 |
Liste des vis montage n°36.
| Vis BP | 1,7 x 4,0 mm | 001 |
| Vis EP | 2,0 x 4,0 mm | 004 |
Total des pièces montage n°36.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 003 |
| Pièces plastiques | 007 |
| Total pièces | 010 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 103 |
| Pièces plastiques | 249 |
| Total pièces | 352 |
| Total vis | 391 |
