Montage n°15 Châssis.

UAZ YA3-469.

Assemblage du longeron, châssis côté droit avant (partie 3).

Montage de 11 à 15

Montage n°15/1.

UAZ YA3-469.

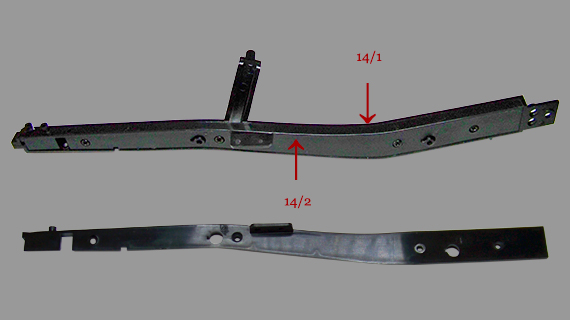

Assemblage des deux parties du longeron

  • 15/01 - Logeron côté droit parite 1
  • 15/02 - Logeron côté droit partie 2

Montage n°15/2 aux n°15/4.

UAZ YA3-469.

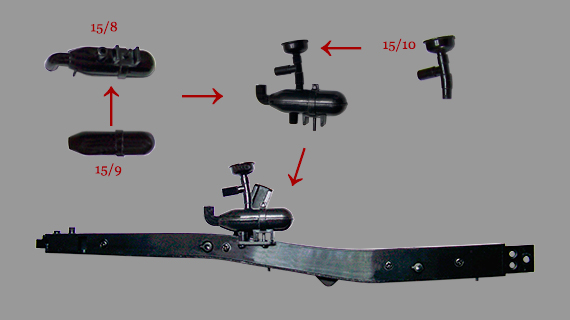

Assemblage des deux parties du silencieux d’échappement est montage sur le longeron avant droit.

  • 15/08 - Silencieux d’échappement partie 1
  • 15/09 - Silencieux d’échappement partie 2
  • 15/10 - Tuyau de remplissage

Montage n°15/5 aux n°15/9.

UAZ YA3-469.

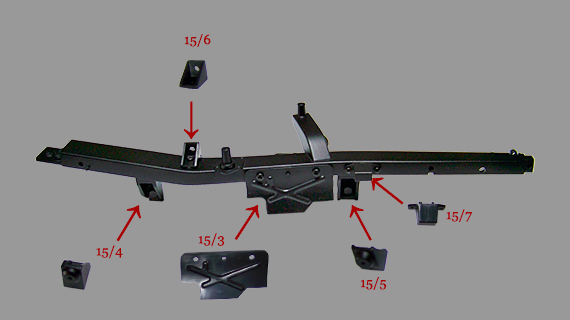

Montage des deux support moteur et du support de carrosserie, plus la tôle de protection moteur droite sur le longeron avant droit.

  • 15/03 - Tôle de protection moteur droite
  • 15/04 - Support moteur arrière droit (4)
  • 15/05 - Support moteur arrière droit (6)
  • 15/06 - Support de montage de carrosserie avant droit
  • 15/07 - Tampon du ressort
Montage de 11 à 15
Liste des pièces montage n°15.

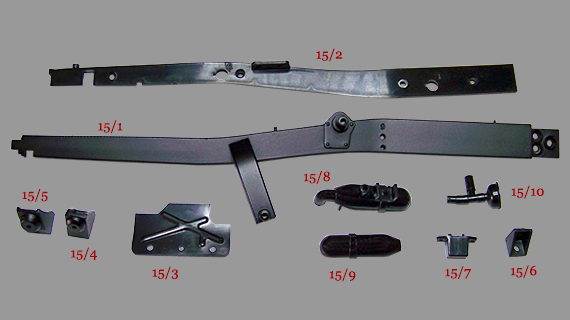

15/01 Longeron châssis droit partie 1 M 1
15/02 Longeron châssis droit partie 2 P 1
15/03 Tôle de protection moteur droite P 1
15/04 Support moteur arrière droit 4 M 1
15/05 Support moteur arrière droit 6 M 1
15/06 Support de montage de carrosserie avant droit P 1
15/07 Tampon du ressort P 1
15/08 Silencieux d’échappement partie 1 P 1
15/09 Silencieux d’échappement partie 2 P 1
15/10 Tuyau de remplissage P 1
Liste des vis montage n°15.
Vis DM 1,7 x 5,0 mm 002
Vis IM 2,3 x 5,0 mm 006
Vis JM 2,3 x 6,0 mm 003
Vis JP 1,7 x 5,0 mm 001
Vis LP 2,3 x 5,0 mm 001
Total des pièces montage n°15.
Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 003
Pièces plastiques 07
Total pièces 010
Total vis 013
Total des pièces de la maquette.
Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 034
Pièces plastiques 137
Total pièces 171
Total vis 165

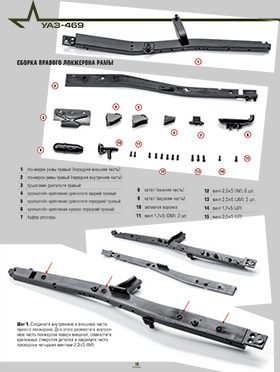

Montage PDF n°15.
Téléchagement n°15
