Montage n°11 Poulies et courroie.
UAZ YA3-469.
Assemblage des poulies et montage de la palme du ventilateur, de la courroie sur la partie avant du moteur, et montage du carter inférieur d’embrayage sur le moteur partie avant.

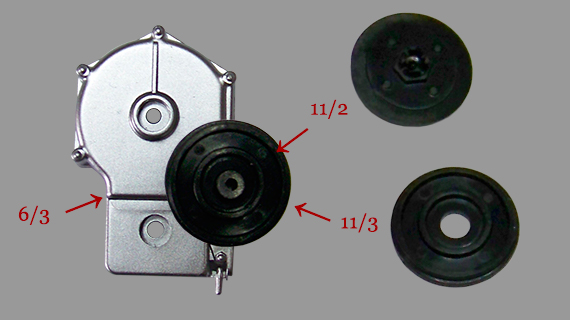

Montage n°11/1 et n°11/2.
UAZ YA3-469.
Assemblage de la poulie du vilebrequin et montage sur l'axe du carter moteur avant.
- 06/3 - Carter moteur avant
- 11/2 - Poulie de vilebrequin partie 1
- 11/3 - Poulie de vilebrequin partie 2

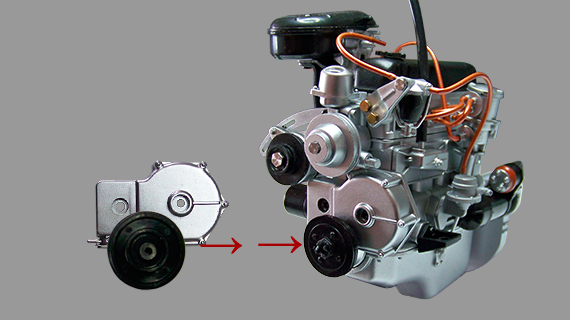

Montage n°11/3.
UAZ YA3-469.
Montage de la poulie avec le carter sur la partie avant du moteur.

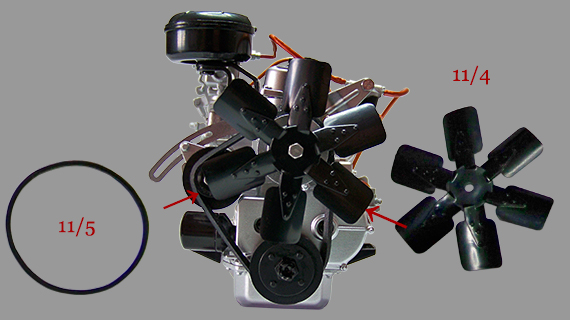

Montage n°11/4 et n°11/5.
UAZ YA3-469.
Montage de la palme du ventilateur sur l’axe de la poulie et de la courroie.
- 11/4 - Palme ventilateur
- 11/5 - Courroie

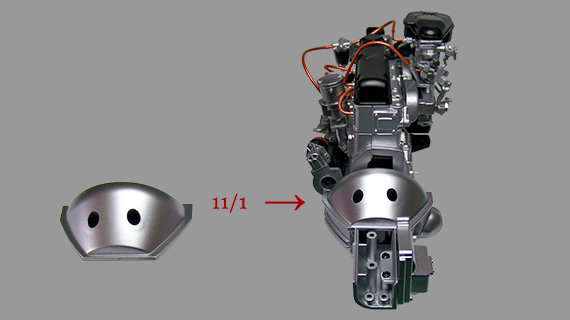

Montage n°11/6.
UAZ YA3-469.
Montage de la partie 2 du carter d’embrayage.
- 11/1 - Carter d'embrayage

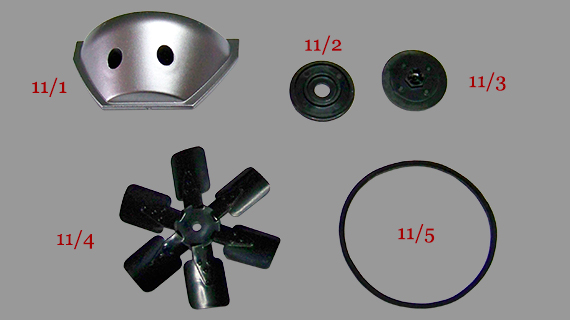

Liste des pièces montage n°11.
| 11/01 | Carter d'embrayage | P | 1 |
| 11/02 | Poulie partie 1 | P | 1 |
| 11/03 | Poulie partie 2 | P | 1 |
| 11/04 | Palme ventilateur | P | 1 |
| 11/05 | Courroie | P | 1 |
Liste des vis montage n°11.
| Vis GM | 2,0 x 4,0 mm | 002 |
| Vis HM | 2,0 x 5,0 mm | 001 |
| Vis EP | 2,0 x 4,0 mm | 003 |
Total des pièces montage n°11.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
| Total vis | 006 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 027 |
| Pièces plastiques | 098 |
| Total pièces | 125 |
| Total vis | 110 |

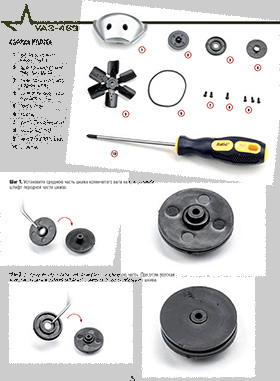

Montage PDF n°11.
