Montage n°3 Roue avant.
UAZ YA3-469.
Assemblage de la roue avant et du volant de direction.

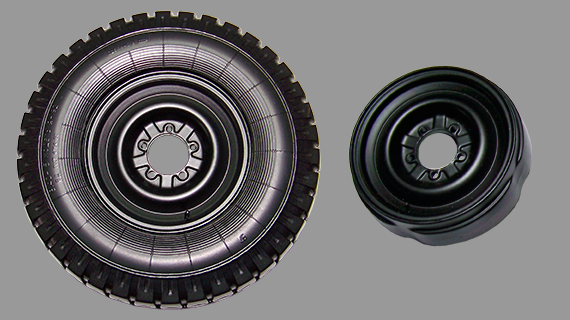

Montage n°3/1.
UAZ YA3-469.
Montage de la jante sur le pneu avant.
- 2 - Pneu
- 5 - Jante

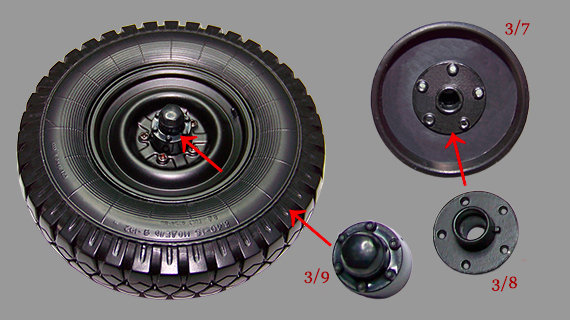

Montage n°3/2 aux n°3/4.
UAZ YA3-469.
Montage du noyeu de roue sur la jante.
- 7 - Tambour de frein
- 8 - Moyeu de roue
- 9 - Cache de moyeu de roue

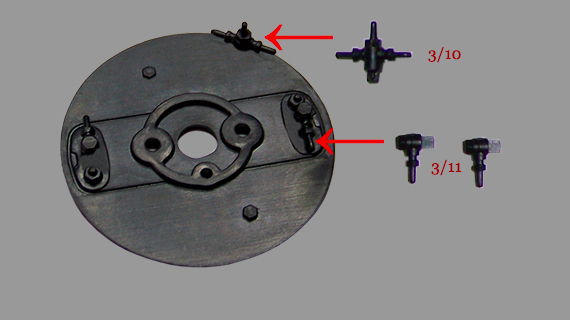

Montage n°3/5 aux n°3/7.
UAZ YA3-469.
Montage des raccords de cylindre de frein.
- 10 - Raccord T cylindre de frein
- 11 - Raccord de cylindre de frein

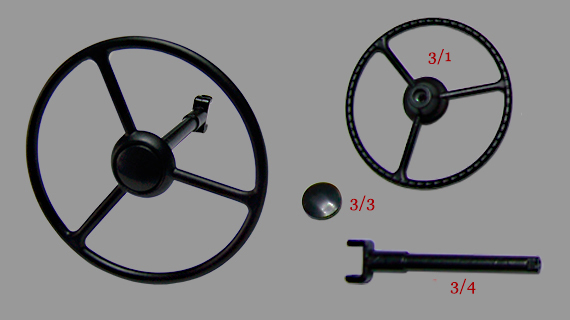

Montage n°3/8.
UAZ YA3-469.
Montage de l'arbre sur le volant.
- 1 - Volant
- 3 - Cache axe du volant
- 4 - Arbre de volant

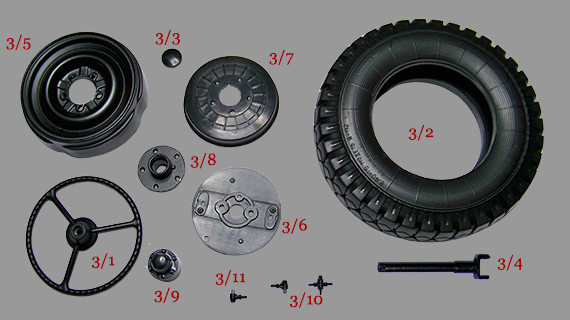

Liste des pièces montage n°3.
| 3/01 | Volant | M | 1 |
| 3/02 | Pneu | P | 1 |
| 3/03 | Cache axe du volant | P | 1 |
| 3/04 | Arbre de volant | M | 1 |
| 3/05 | Jante de roue | M | 1 |
| 3/06 | Falque de frein avant | P | 1 |
| 3/07 | Tambour de frein | P | 1 |
| 3/08 | Moyeu de roue | M | 1 |
| 3/09 | Cache de moyeu de roue | P | 1 |
| 3/10 | Raccord de cylindre de frein | P | 1 |
| 3/11 | Raccord de cylindre de frein | P | 2 |
Liste des vis montage n°3.
| Vis FM | 2,0 x 7,0 mm | 005 |
| Vis GM | 2,0 x 4,0 mm | 001 |
Total des pièces montage n°3.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 008 |
| Total pièces | 012 |
| Total vis | 006 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 015 |
| Pièces plastiques | 036 |
| Total pièces | 051 |
| Total vis | 056 |

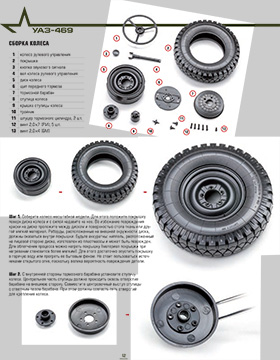

Montage PDF n°3.
