Montage n°96 Aileron.
Bugatti Veyron 16.4
Montage de la partie supérieure du châssis et de l'aileron arrière .
Montage n°96/1 et n°96/2.
Bugatti Veyron 16.4

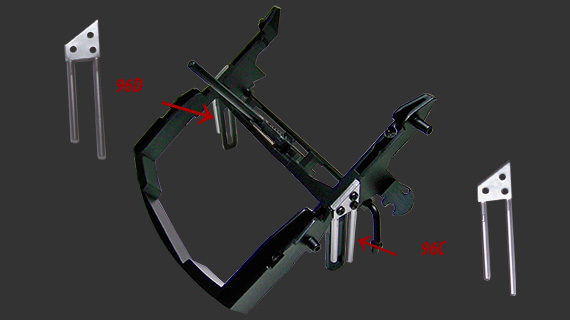

Montage des pistons du système de relevage de l'aileron arrière du châssis .
Montage n°96/3 et n°96/4.
Bugatti Veyron 16.4

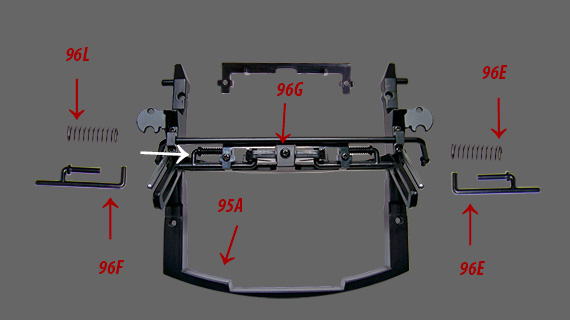

Montage des bras du système de libération de l'aileron.
Montage n°96/5 aux n°96/7.
Bugatti Veyron 16.4
Montage de l'ensemble de la partie supérieure du châssis.
Montage n°96/8 aux n°96/14.
Bugatti Veyron 16.4

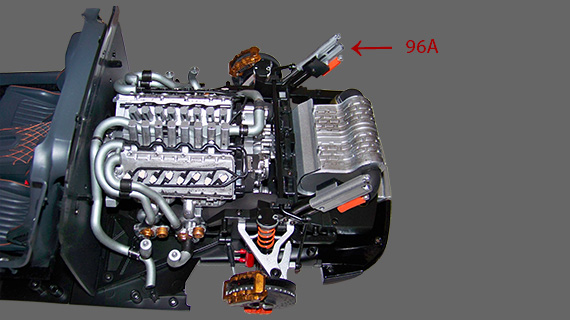

Fixation de la barre anti-roulis et montage des ressorts arrière des tiges du système de relevage de l'aileron.
Montage n°96/15 et n°96/16.
Bugatti Veyron 16.4

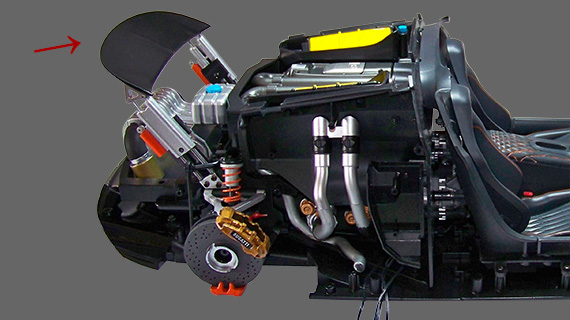

Fixation de l'aileron sur le système de relevage.

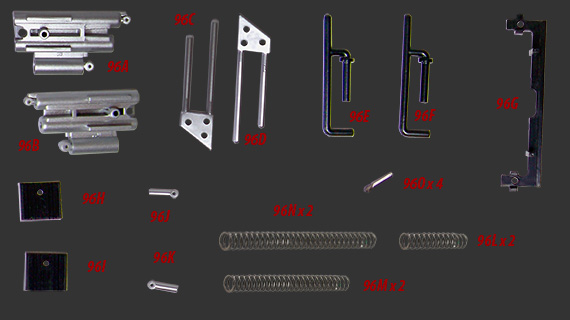

Liste des pièces montage n°96.
| 96.A | Vérin de relevage gauche de l'aileron arrière | P | 1 |
| 96.B | Vérin de relevage droit de l'aileron arrière | P | 1 |
| 96.C | Piston droit du sytème de relevage arrière | P | 1 |
| 96.D | Piston gauche du système de relevage arrière | P | 1 |
| 96.E | Bras droit de libération de l'aileron | P | 1 |
| 96.F | Bras gauche de libération de l'aileron | P | 1 |
| 96.G | Support des de libération | P | 1 |
| 96.H | Plaque droite du vérin de relevage | P | 1 |
| 96.I | Plaque gauche du vérin de relevage | P | 1 |
| 96.J | Vérin gauche de mouvement angulaire de l'aileron | P | 1 |
| 96.K | Vérin droit de mouvement angulaire de l'aileron | P | 1 |
| 96.L | Ressort des bras de libération | M | 2 |
| 96.M | Ressort arrière des piston de relavage | M | 2 |
| 96.N | Ressort avant des piston de relevage | M | 2 |
| 96.O | Goupilles de fixation | M | 4 |
Liste des vis montage n°96.
| Vis DS002 | 2,3 x 4,0 x 3,8 mm | 006 |
| Vis DS011 | 2,3 x 6,0 x 3,8 mm | 006 |
| Vis DS017 | 1,8 x 3,0 x 4,5 mm | 002 |
| Vis PS008 | 2,3 x 3,0 x 5,0 mm | 004 |
Total des pièces montage n°96.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 012 |
| Pièces plastiques | 009 |
| Total pièces | 021 |
| Total vis | 018 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 013 |
| Pièces électriques | 001 |
| Pièces métalliques | 089 |
| Pièces plastiques | 274 |
| Total pièces | 371 |
| Total vis | 418 |
