Montage n°71 Direction.

Bugatti Veyron 16.4

Assemblage du bras de direction droit.

Montage de 71 à 75

Montage n°71/1 et n°71/2.

Bugatti Veyron 16.4

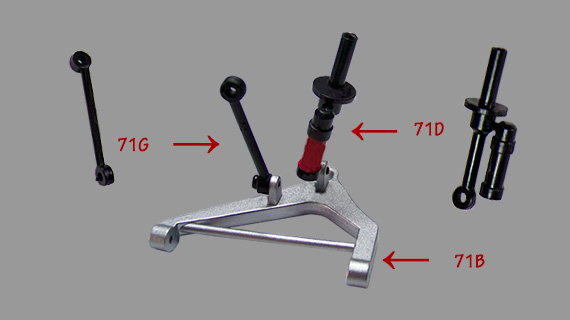

Assemblage de l'amortisseur sur le bras droit et de la barre stabilisatrice.

  • 71.B - Barre inférieur
  • 71.D - Amortisseur
  • 71.G - Barre stabilisatrice

Montage n°71/3.

Bugatti Veyron 16.4

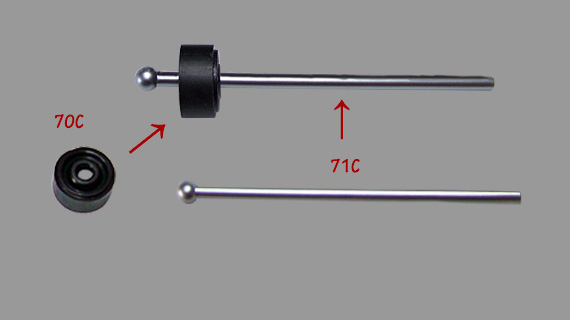

Montage de la douille sur le flaque support disque.

  • 70.C - Douille (roulement)
  • 71.C - Barre de contrôle

Montage n°71/4 aux n°71/5.

Bugatti Veyron 16.4

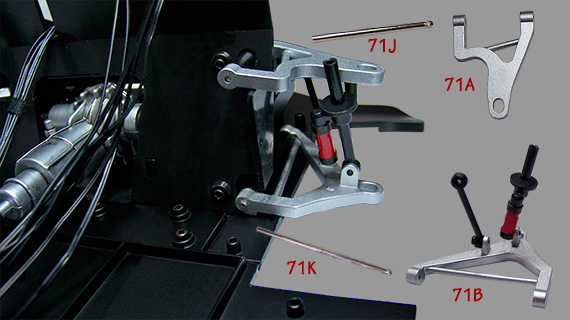

Montage des bras de suspension sur le châssis.

  • 71.A - Bras supérieur
  • 71.B - Bras inférieure
  • 71.J - Tige moyenne
  • 71.K - Tige longue

Montage n°71/6 aux n°71/7.

Bugatti Veyron 16.4

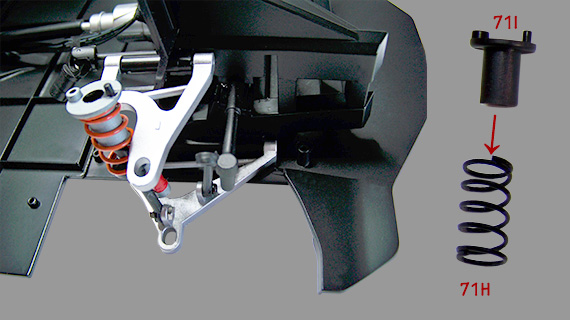

Montage du ressort sur l'amortisseur et fixation du cache.

  • 71.H - Ressort d'amortisseur
  • 71.I - Cache de l'amortisseur

Montage n°71/6 aux n°71/7.

Bugatti Veyron 16.4

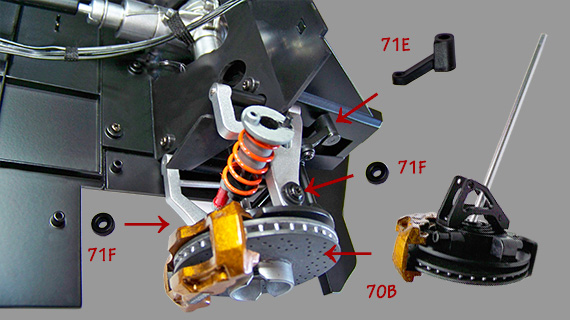

Montage de la bielle sur la barre stabilisatrice et de l'ensemble du frein.

  • 70.B - Ensemble du frein
  • 71.E - Bielle stabilisatrice
  • 71.F - Rondelle

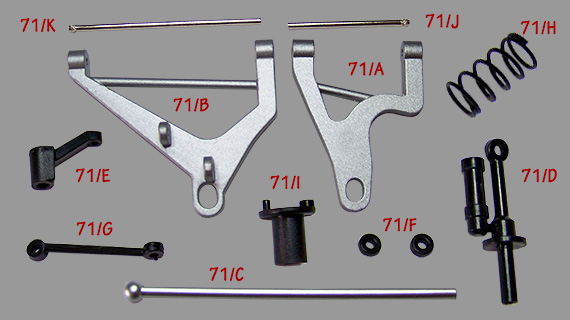

Liste des pièces montage n°71.
71.A Bras supérieure droit M 1
71.B Bras inférieur droit M 1
71.C Barre de contrôle P 1
71.D Amortisseur P 1
71.E Fixation de la barre stabilisatrice P 1
71.F Joint P 2
71.G Barre stabilisatrice P 1
71.H Ressort de l'amortisseur M 1
71.I Cache supérieur de l'amortisseur P 1
71.J Tige axe moyenne M 1
71.K Tige axe longue P 1
Liste des vis montage n°71.
Vis DS04 2,3 x 3,0 x 5,0 mm 001
Vis DS10 2,3 x 5,0 x 3,8 mm 002
Vis PS18 2,3 x 5,0 x 3,8 mm 004

Total des pièces montage n°71.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 005
Pièces plastiques 007
Total pièces 012
Total vis 007
Total des pièces de la maquette.
Autocollants 000
Autres pièces 000
Câbles électriques 010
Pièces électriques 001
Pièces métalliques 076
Pièces plastiques 175
Total pièces 262
Total vis 255
