Montage n°66 Suspension.

Bugatti Veyron 16.4

Assemblage du bras avant gauche de direction.

Montage de 66 à 70

Montage n°66/1 et n°66/2.

Bugatti Veyron 16.4

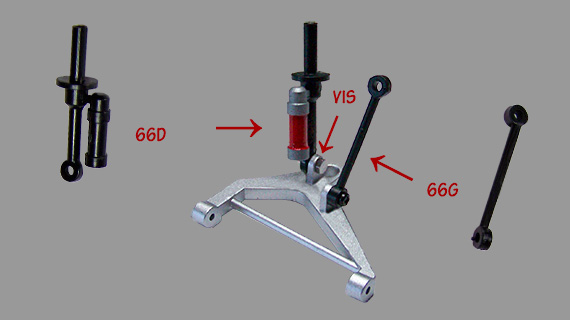

Assemblage de l'amortisseur sur le bras gauche et de la barres stabilisatrice.

  • 66.D - Amortisseur
  • 66.G - Barre stabilisatrice

Montage n°66/3.

Bugatti Veyron 16.4

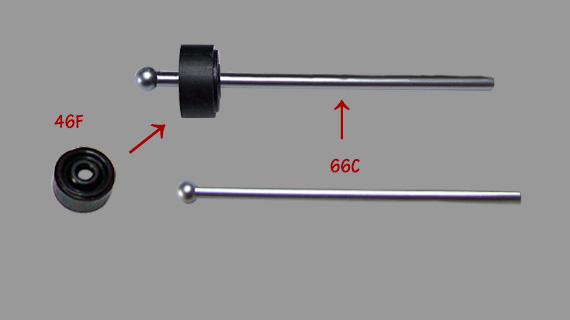

Montage de la douille sur le flaque support disque.

  • 66.B - Barre de contrôle
  • 46.F - Douille (roullement)
Montage de 66 à 70
r

Montage n°66/4.

Bugatti Veyron 16.4

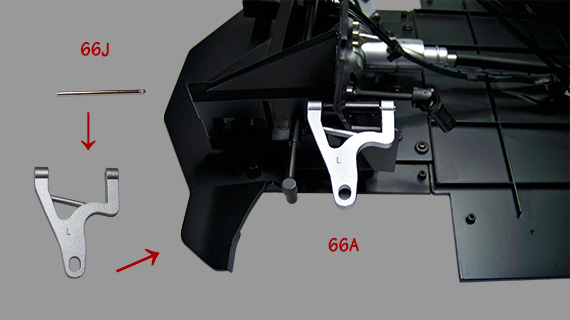

Montage du bras supérieur de suspension avant gauche.

  • 66.A - Bras supérieure gauche
  • 66.J - Tige moyenne

Montage n°66/5.

Bugatti Veyron 16.4

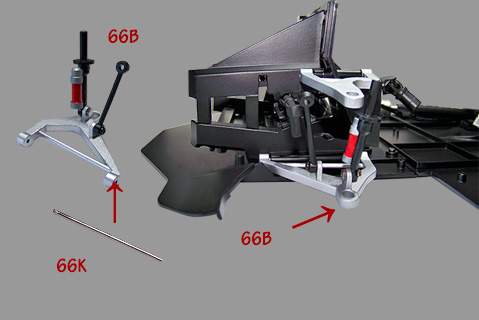

Montage du bras inférieur de suspension avant gauche sur le châssis.

  • 66.B - Bras inférieur gauche
  • 66.K - Tige longue

Montage n°66/6 et n°66/7.

Bugatti Veyron 16.4

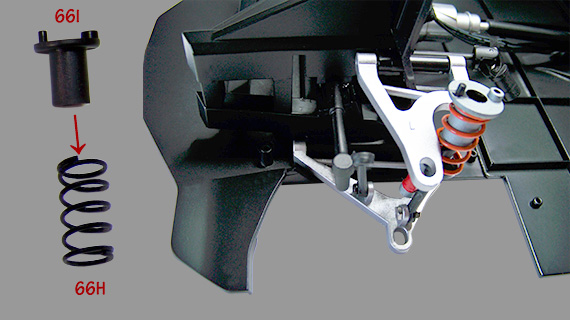

Montage du ressort sur l'amortisseur et fixation du cache.

  • 66.H - Ressort
  • 66.I - Cache de l'amortisseur

Montage n°66/8 aux n°66/12.

Bugatti Veyron 16.4

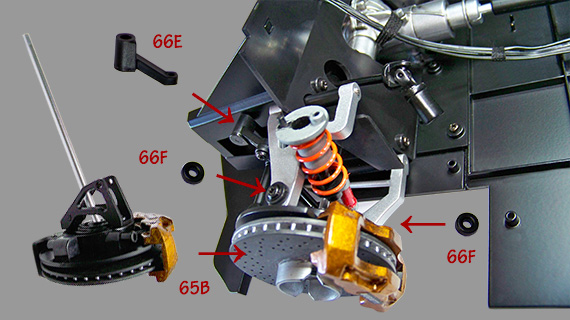

Montage de la bielle sur la barre stabilisatrice et de l'ensemble du frein.

  • 65.B - Ensemble du frein
  • 66;E - Bielle stabilisatrice
Montage de 66 à 70

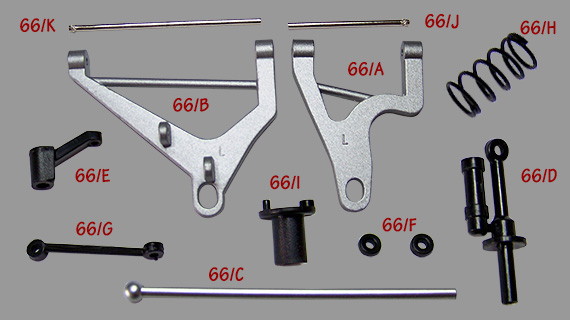

Liste des pièces montage n°66.
66.A Bras supérieure gauche M 1
66.B Bras inférieur gauche M 1
66.C Barre de contrôle P 1
66.D Amortisseur P 1
66.E Fixation de la barre stabilisatrice P 1
66.F Joint P 2
66.G Barre stabilisatrice P 1
66.H Ressort de l'amortisseur M 1
66.I Cache de l'amortisseur P 1
66.J Tige moyenne 1,8 x 32 mm M 1
66.K Tige longue 1,8 x 50 mm M 1
Liste des vis montage n°66.
Vis DS04 2,3 x 3,0 x 5,0 mm 001
Vis DS10 2,3 x 5,0 x 3,8 mm 002
Vis DS18 2,3 x 5,0 x 5,0 mm 004
Total des pièces montage n°66.
Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 005
Pièces plastiques 007
Total pièces 012
Total vis 007
Total des pièces de la maquette.
Autocollants 000
Autres pièces 000
Câbles électriques 010
Pièces électriques 001
Pièces métalliques 068
Pièces plastiques 161
Total pièces 240
Total vis 239
