Montage n°47 Suspension.
Bugatti Veyron 16.4
Montage de la suspension arrière gauche.

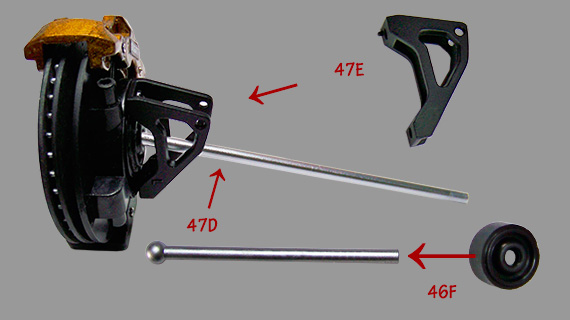

Montage n°47/1 aux n°47/3.
Bugatti Veyron 16.4
Montage de l'arbre de trasmission et du support de l'amortisseur sur le flasque du disque de frein.
- 46.F - Douille (Roulement)
- 47.D - Arbre de transmission
- 47.E - Support de l'amortisseur

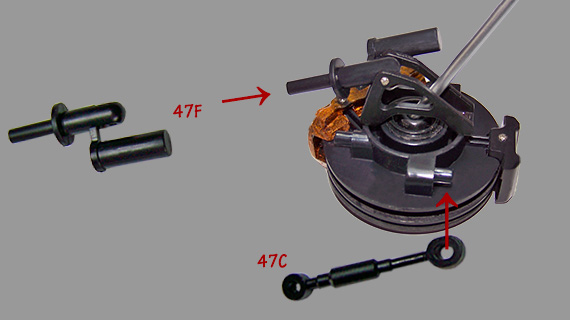

Montage n°47/4 et n°47/5.
Bugatti Veyron 16.4
Montage de l'amortisseur et de la bielle de renfort.
- 47.C - Barre de renfort
- 47.F - Amortisseur

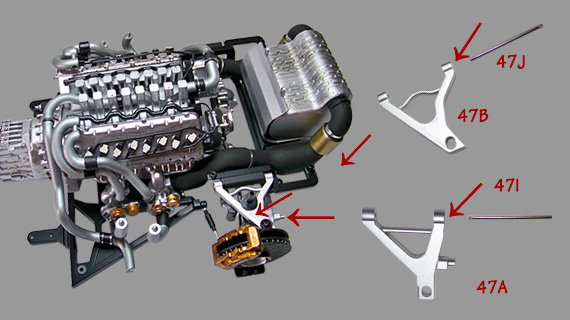

Montage n°47/6 aux n°47/10.
Bugatti Veyron 16.4
Montage des bras de suspension et de l'ensemble du disque de frein sur le châssis.
- 47.A - Bras de suspension inférieur
- 47.B - Bras de suspension supérieur
- 47.I - Tige courte
- 47.J - Tige longue

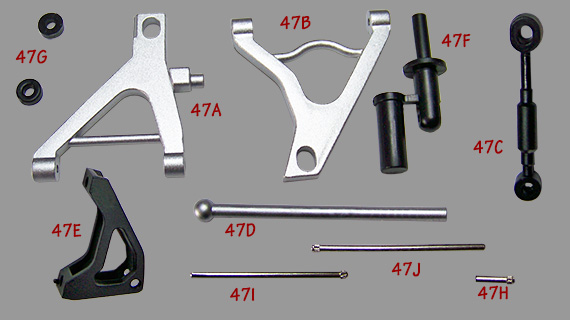

Liste des pièces montage n°47.
| 47.A | Bras de suspension inférieur gauche | M | 1 |
| 47.B | Bras de suspension supérieur gauche | M | 1 |
| 47.C | Barre de renfort avant | P | 1 |
| 47.D | Arbre de transmission | P | 1 |
| 47.E | Support de l'amortisseur | M | 1 |
| 47.F | Amortisseur | P | 1 |
| 47.G | Joints | P | 2 |
| 47.H | Tige courte | M | 1 |
| 47.I | Tige moyenne | M | 1 |
| 47.J | Tige longue | M | 1 |
Liste des vis montage n°47.
| Vis PS05 | 2,3 x 4,0 mm | 002 |
| Vis PS10 | 2,3 x 6,0 mm | 001 |
| Vis PS18 | 2,3 x 5,0 mm | 002 |
Total des pièces montage n°47.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 006 |
| Pièces plastiques | 005 |
| Total pièces | 011 |
| Total vis | 005 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 037 |
| Pièces plastiques | 124 |
| Total pièces | 161 |
| Total vis | 182 |
