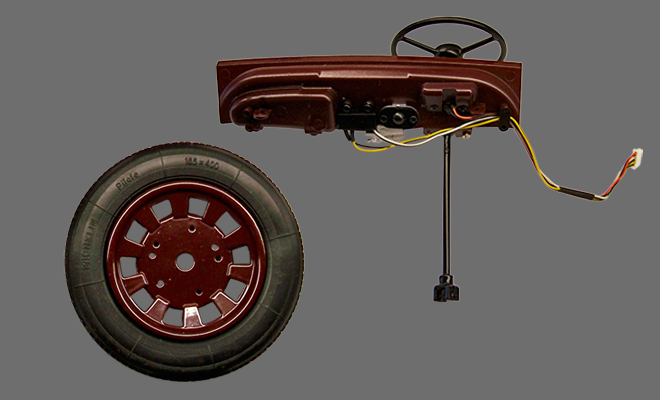

Montage n°5 Tableau de bord.
Citroën Traction Avant 11 BL cabriolet 1939.
L'assemblage des commandes du tableau de bord.

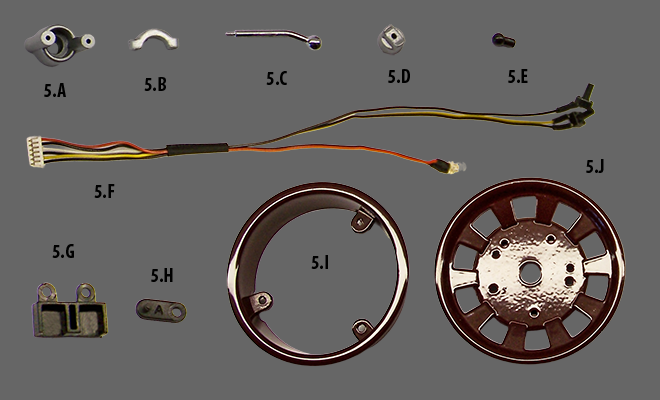

Montage n°5 : Pièces.
Citroën Traction Avant 11 BL cabriolet 1939.
Montage n°1.
Citroën Traction Avant 11 BL cabriolet 1939.

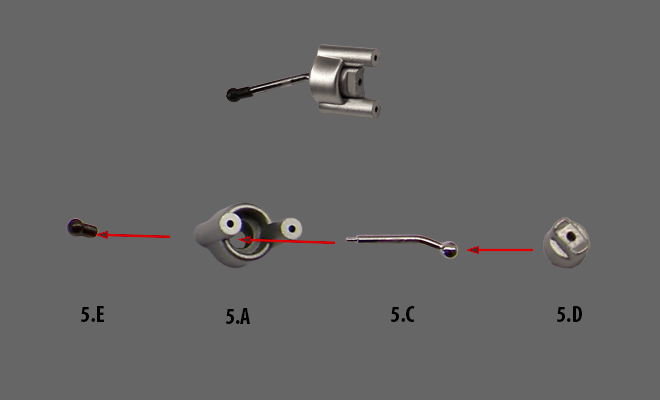

Assemblage du boîter de commande des clignotant.
- 5.A - Boîtier de commande C
- 5.C - Tige de commande B
- 5.D - Boîtier de commande E
- 5.E - Embout caoutchoucs de tige de commande B
Montage n°2, n°3 et n°4.
Citroën Traction Avant 11 BL cabriolet 1939.

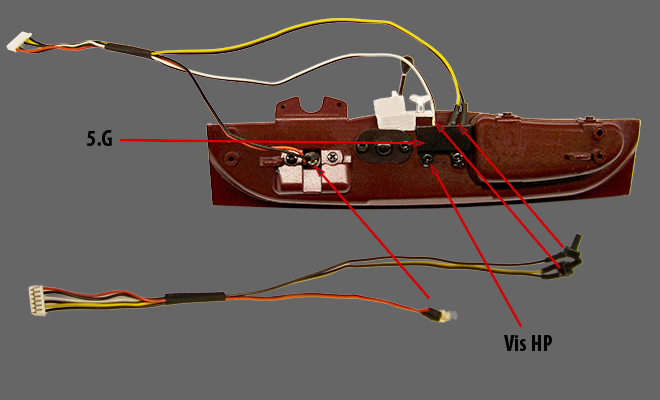

Montage des interrupteurs sur le tableau de bord et de la diode d’éclairage du tableau.
- 5.G - Base d’interrupteur
Montage n°5.
Citroën Traction Avant 11 BL cabriolet 1939.

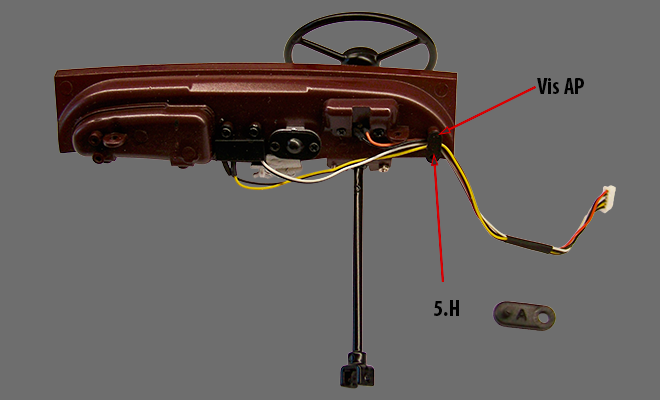

Montage du serre-câble et fixation sur le tableau de bord.
- 5.H - Serre-câble
Montage n°9.
Citroën Traction Avant 11 BL cabriolet 1939.

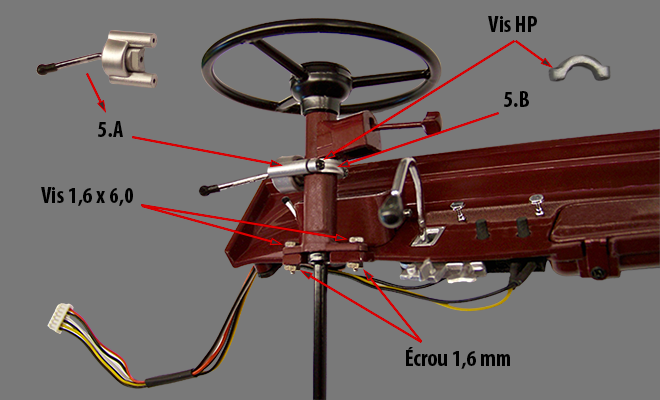

Fixation du levier de vitesses sur le tableau de bord.
Liste des pièces montage n°005.
| 5.A | Boîtier de commande C | P | 1 |
| 5.B | Collier de serrage D | P | 1 |
| 5.C | Tige de commande B | P | 1 |
| 5.D | Boîtier de commande E | M | 2 |
| 5.E | Tête de tige de commande B | P | 1 |
| 5.F | Système d’éclairage du tableau de bord | E | 1 |
| 5.G | Base d’interrupteur | P | 1 |
| 5.H | Serre-câble | P | 1 |
| 5.I | Intérieur de la jante | M | 1 |
| 5.J | EXtérieur de la jante | M | 1 |
Liste des vis montage n°005.
| Vis HP | 1,7 x 3,0 mm | 3 |
| Vis CP | 1,2 x 5,0 mm | 3 |
| Vis AP | 1,7 x 4,0 mm | 4 |
| Vis CM | 2,0 x 4,0 mm | 4 |
Total des pièces du montage n°005.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 001 |
| Pièces électriques | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 007 |
| Total pièces | 010 |
| Total vis | 014 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 001 |
| Pièces électriques | 000 |
| Pièces métalliques | 008 |
| Pièces plastiques | 029 |
| Total pièces | 038 |
| Total vis | 035 |
