Montage n°3. Capot avant.
Citroën Traction Avant 11 BL cabriolet 1939.

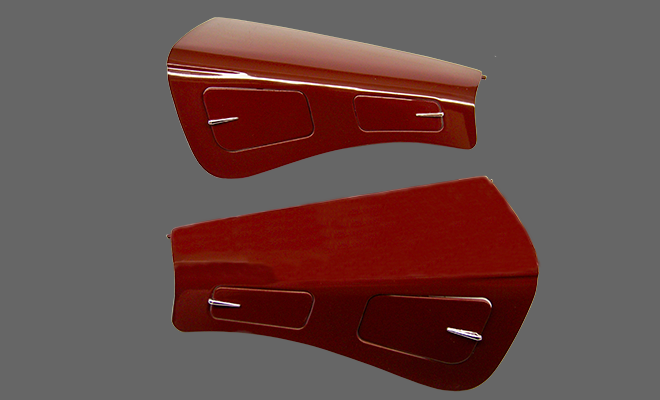

Assemblage du capot moteur.

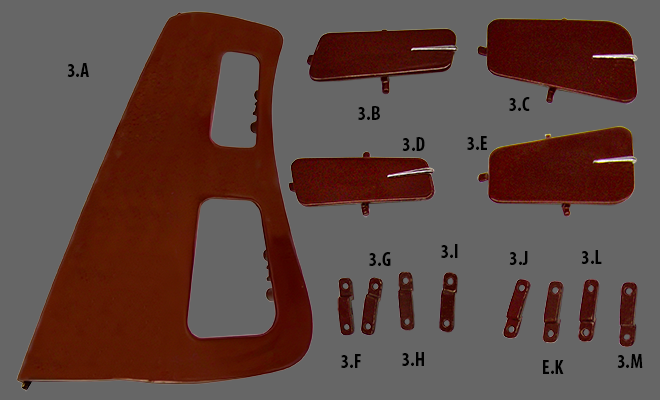

Montage n°3 : Pièces.
Citroën Traction Avant 11 BL cabriolet 1939.
Montage n°1 au n°4.
Citroën Traction Avant 11 BL cabriolet 1939.

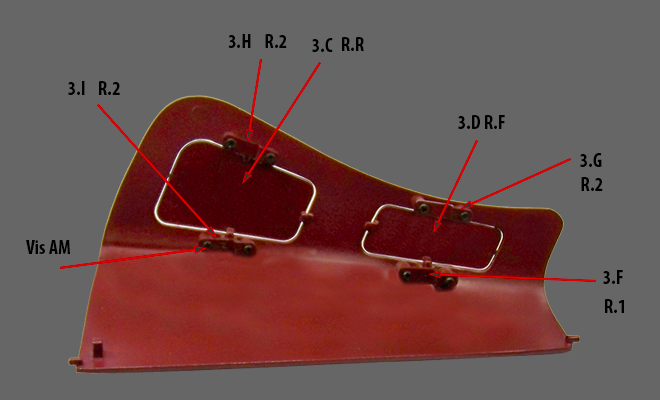

Montage des volets d’aération mobiles sur la partie du capot droit.
- 3.C - Volet arrière droit RR
- 3.D - Volet avant droit RF
- 3.F - Charnière droit R1
- 3.G - Charnière droit R2
- 3.H - Charnière droit R2
- 3.I - Charnière droit R2
Montage n°5 au n°8.
Citroën Traction Avant 11 BL cabriolet 1939.

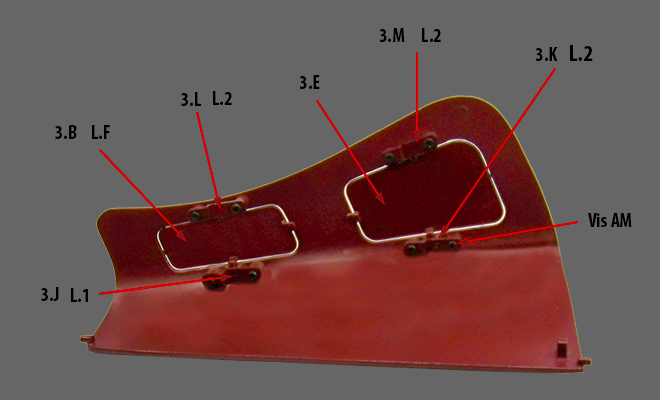

Montage des volets d’aération mobiles sur la partie du capot gauche.
- 3.B - Volet avant gauche marquage interne LF
- 3.E - Volet arrière gauche LR
- 3.L - Charnière gauche L2
- 3.M - Charnière gauche L2
- 3.J - Charnière gauche L1
- 3.K - Charnière gauche L2
Liste des pièces montage n°003.
| 3.A | Élément de capot moteur droit | M | 1 |
| 3.B | Volet avant gauche marquage interne LF | M | 1 |
| 3.C | Volet arrière droit RR | M | 1 |
| 3.D | Volet avant droit DF | M | 1 |
| 3.E | Volet arrière gauche LR | M | 1 |
| 3.F | Charnière droit R1 | P | 1 |
| 3.G | Charnière droit R2 | P | 1 |
| 3.H | Charnière droit R2 | P | 1 |
| 3.I | Charnière droit R2 | P | 1 |
| 3.J | Charnière gauche L1 | P | 1 |
| 3.K | Charnière gauche L2 | P | 1 |
| 3.L | Charnière gauche L2 | P | 1 |
| 3.M | Charnière gauche L2 | P | 1 |
Liste des vis montage n°003.
| Vis AM | 1,5 x 4,0 mm | 20 |
Total des pièces du montage n°003.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 005 |
| Pièces plastiques | 008 |
| Total pièces | 013 |
| Total vis | 020 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 009 |
| Pièces plastiques | 026 |
| Total pièces | 035 |
| Total vis | 031 |
