Montage n°2. Assemblage du compteur.

Citroën Traction Avant 11 BL cabriolet 1939.

Assemblage du compteur.

Montage n°001 à 005

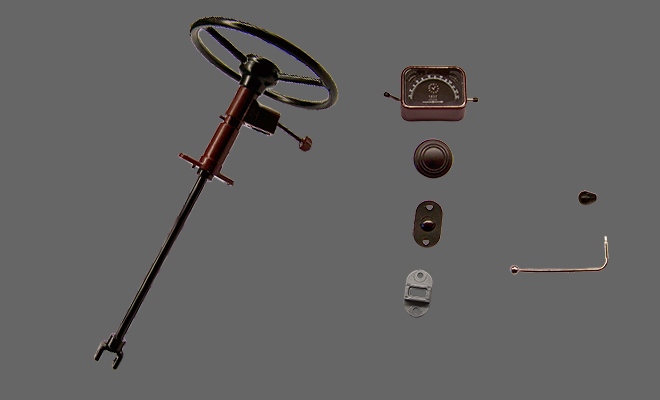

Montage n°2 : Pièces.

Citroën Traction Avant 11 BL cabriolet 1939.

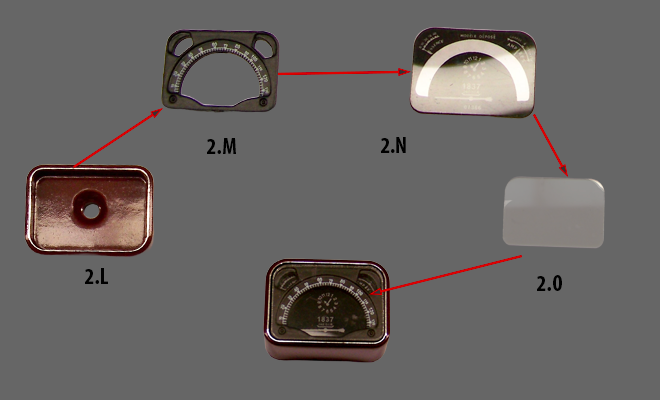

Montage n°1 au n°3.

Citroën Traction Avant 11 BL cabriolet 1939.

Assemblage du compteur.

  • 2.L - Boîtier du compteur
  • 2.M - Cadran inférieur du compteur
  • 2.M - Cadran supérieur du compteur
  • 2.O - Vitre du compteur
Montage n°001 à 005

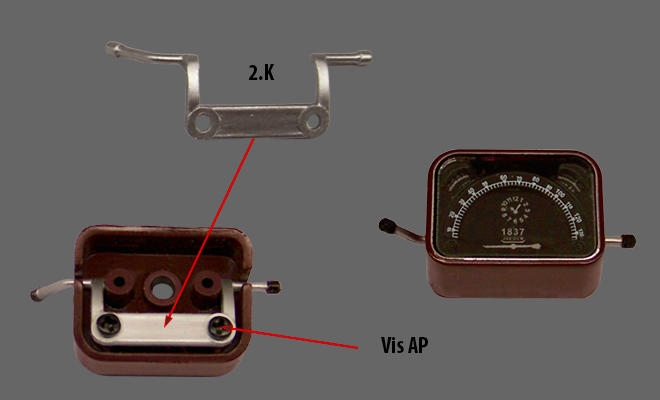

Montage n°4.

Citroën Traction Avant 11 BL cabriolet 1939.

Montage des commandes sur le compteur.

  • 2.K - Commande

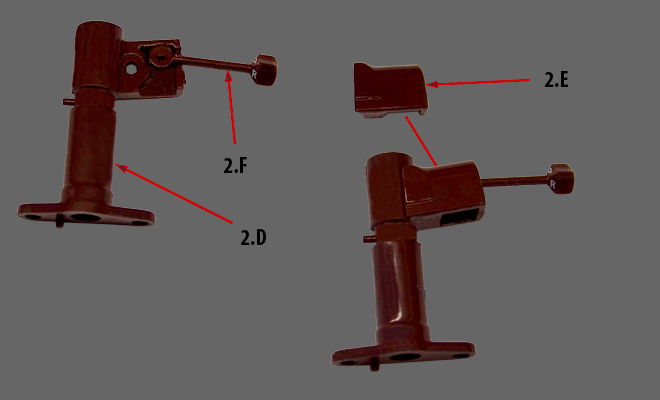

Montage n°5 et n°6.

Citroën Traction Avant 11 BL cabriolet 1939.

Assemblage de la commande de phares klaxon sur la colonne de direction.

  • 2.D - Colonne de direction
  • 2.E - Capuchon du commodo
  • 2.F - Commande phares klaxon
Montage n°001 à 005

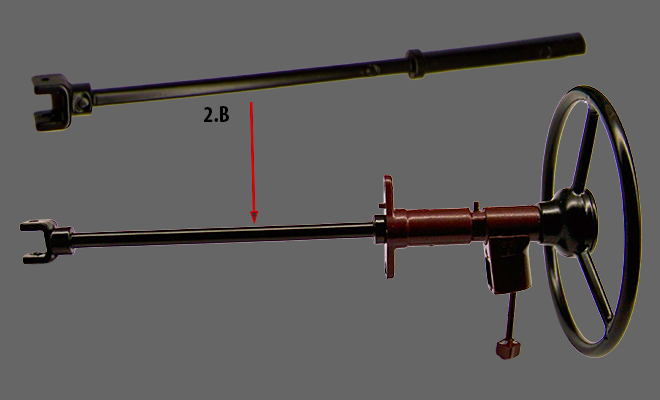

Montage n°7 et n°8.

Citroën Traction Avant 11 BL cabriolet 1939.

Montage de l’axe de direction sur là de la colonne et fixation du volant

  • 2.B - Axe de direction

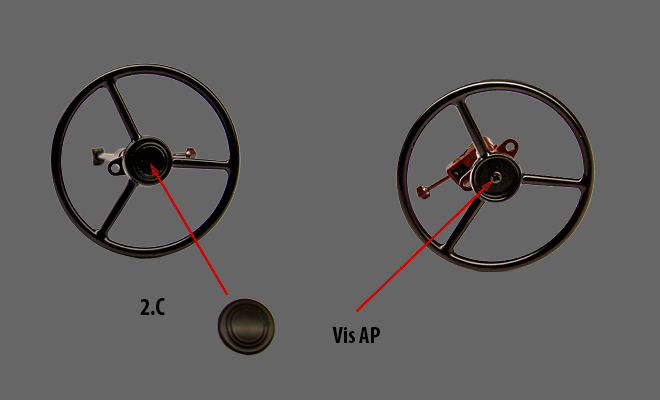

Montage n°7 et n°8.

Citroën Traction Avant 11 BL cabriolet 1939.

Montage et fixation du volant sur l'axe de direction

  • 2.A - Volant
  • 2.C - Cache du volant
Montage n°001 à 005

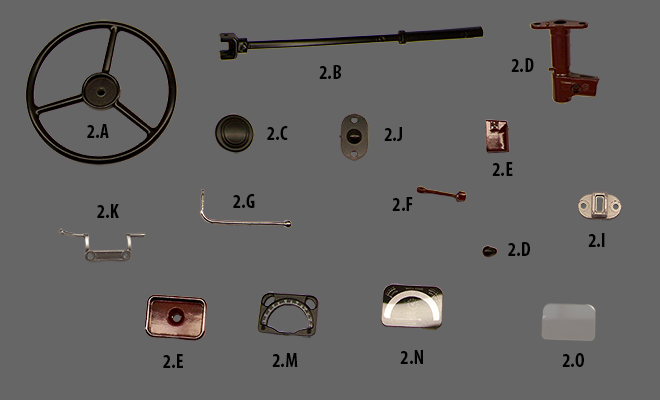

Liste des pièces montage n°002.

2.A Volant M 1
2.B Axe de direction M 1
2.C Cache du volant P 1
2.D Colone de direction-commodo P 1
2.E Capuchon du commodo P 1
2.F Commande phares klaxon P 1
2.G Levier de vitesses P 1
2.H Pommeau du levier de vitesses P 1
2.I Panneau du levier de vitesses P 1
2.J Plaque arrière du levier de vitesses P 1
2.K Double levier de commande P 1
2.L Boîtier du compteur P 1
2.M Cadran inférieur du compteur P 1
2.O Vitre du compteur P 1

Liste des vis montage n°002.

Vis AP 1,7 x 4,0 mm 4
Vis BM 2,0 x 5,0 mm 2

Total des pièces du montage n°002.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 002
Pièces plastiques 012
Total pièces 014
Total vis 006

Total des pièces de la maquette.

Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 004
Pièces plastiques 018
Total pièces 022
Total vis 011
