Montage n°27 électronique.
Tracteur Percheron.
Montage de la carte élecronique d'animation, et le couvercle port-piles.
Montage n°27/1 aux n°27/6.
Tracteur Percheron.

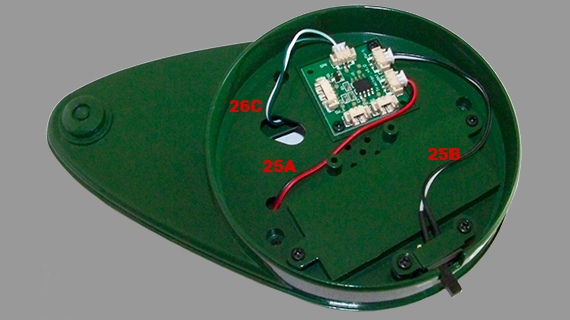

Montage de la carte électronique sur le boîtier port-piles. Et raccordement des micro-prises
Montage du couvercle du porte-piles

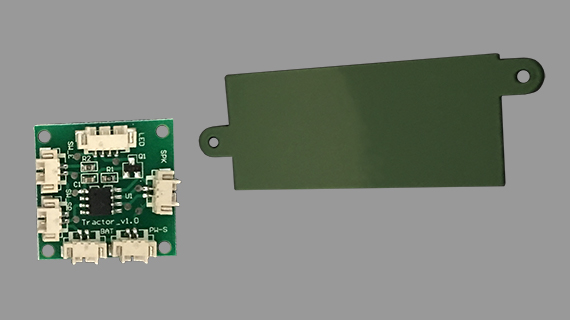

- 27.A - Carte électronique
- 25.A - Câble porte-piles (rouge/noir)
- 25.B - Câble de l'interrupteur (blanc/noir)
- 26.C - Câble du haut-parleur (blanc/vert)
Montage n°27/7 aux n°27/13.
Tracteur Percheron.
Assemblage du couvercle des porte-piles sur le châssis et raccordement des micro-prises.
- 12.E - Câble LED (vert/noir)
- 12.D - Câble SW SP (jaune)
- 12.F - Câble SW S (blanc/noir)
- 26.C ^ Câble du haut-parleur (blanc)
Liste des pièces n°27.
| 27.A | Carte électronique | E | 1 |
| 27.B | Couvercle du porte-piles | P | 1 |
Liste des vis montage n°27.
| Vis BP | 2,3 x 5,0 mm | 4 |
| Vis FP | 2,3 x 5,0 mm | 8 |
Total des pièces montage n°27.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 001 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 002 |
| Total vis | 012 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 003 |
| Pièces électriques | 003 |
| Pièces métalliques | 042 |
| Pièces plastiques | 3082 |
| Total pièces | 130 |
| Total vis | 279 |
