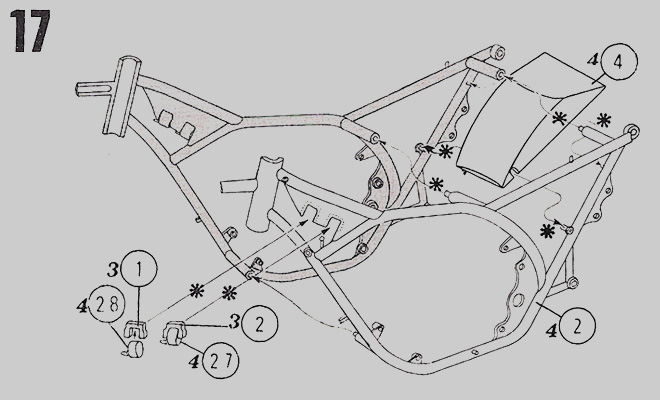

Montage n°17 Cadre
Yamaha YZR 500cc
Assemblage du cadre, et des bobines d’allumage montage sur le cadre.

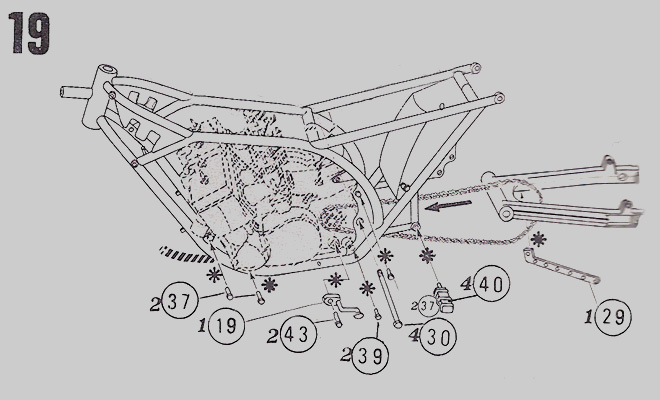

Montage n°019 Moteur
Yamaha YZR 500cc
Fixation du moteur sur le cadre, et repos-pied.

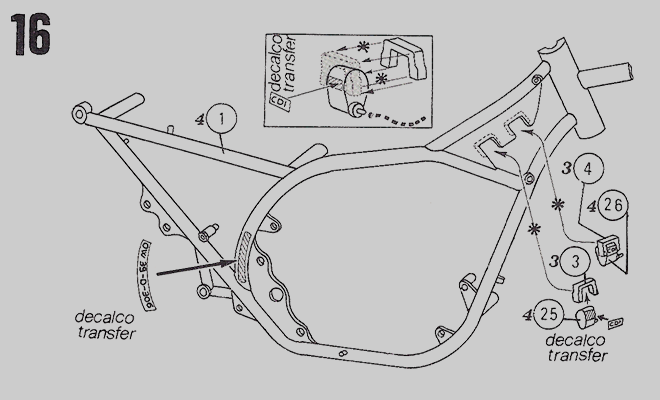

Liste des pièces n°016.
| 001 | Demi-cadre | P | 1 |
| 003 | Support bobine | P | 1 |
| 004 | Support bobine | P | 1 |
| 025 | Bobine | P | 1 |
| 026 | Bobine | P | 1 |
| 000 | Décalque | A | 3 |
Total des pièces notice n°016.
| Autocollants | 003 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 008 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 000 |
| Pièces plastiques | 054 |
| Total pièces | 061 |
| Total des vis | 000 |
Liste des pièces n°017.
| 002 | Demi-cadre | P | 1 |
| 002 | Support de boine | P | 1 |
| 002 | Support de boine | P | 1 |
| 027 | Bobine | P | 1 |
| 028 | Bobine | P | 1 |
| 004 | Carde-boue | P | 1 |
Total des pièces notice n°017.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 000 |
| Pièces plastiques | 060 |
| Total pièces | 067 |
| Total des vis | 000 |

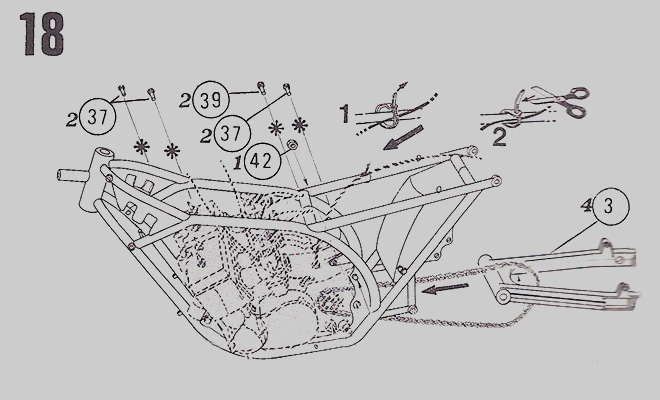

Liste des pièces n°018.
| 003 | Fourche arrière | P | 1 |
| 037 | Vis | P | 3 |
| 039 | Vis | P | 1 |
| 042 | Écrou | P | 1 |
Total des pièces notice n°018.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 000 |
| Pièces plastiques | 066 |
| Total pièces | 074 |
| Total des vis | 000 |
Liste des pièces n°019.
| 019 | Sélecteur de vitesses | P | 1 |
| 029 | Support carter de chaîne | P | 1 |
| 030 | Axe de fixation moteur | P | 1 |
| 037 | Vis | P | 3 |
| 039 | Vis | P | 1 |
| 040 | Repos-pied | P | 1 |
| 043 | Vis | P | 1 |
Total des pièces notice n°019.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 009 |
| Total pièces | 009 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 000 |
| Pièces plastiques | 076 |
| Total pièces | 083 |
| Total des vis | 000 |

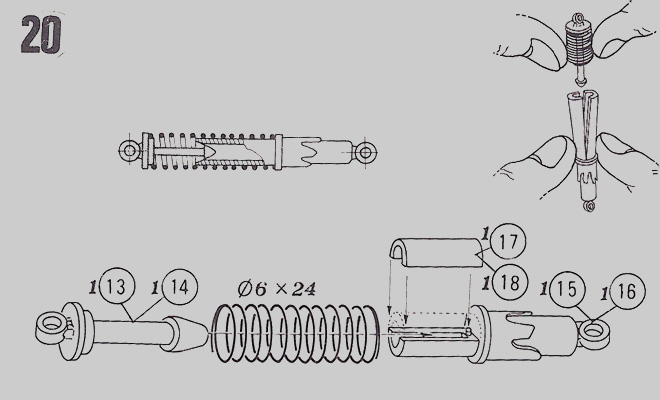

Liste des pièces n°020.
| 013 | Axe de suspension | P | 1 |
| 014 | Axe de suspension | P | 1 |
| 000 | Ressord | P | 2 |
| 015 | Partie suspension | P | 1 |
| 016 | Partie suspension | P | 1 |
| 017 | Partie suspension | P | 1 |
| 018 | Partie suspension | P | 1 |
Total des pièces notice n°020.
| Autocollants | 000 |
| Pièces métalliques | 002 |
| Pièces plastiques | 006 |
| Total pièces | 008 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 007 |
| Pièces métalliques | 002 |
| Pièces plastiques | 082 |
| Total pièces | 089 |
| Total des vis | 000 |
