Montage n°009 Moteur
Yamaha YZR 500cc

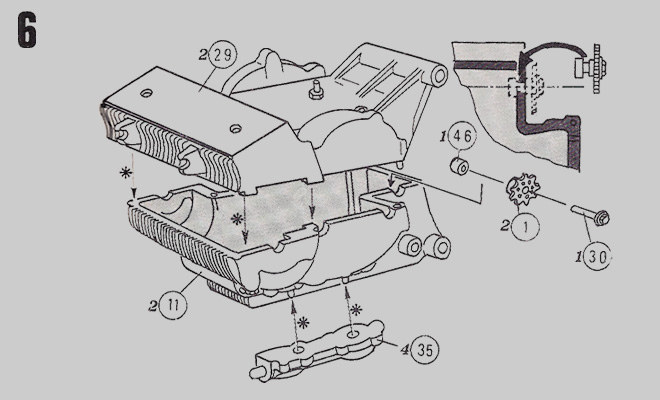

Montage des blocs cylindre sur le bloc moteur inférieur.
Liste des pièces n°006.
| 1 | Pignon à chaine | P | 1 |
| 11 | Demi-Bloc moteur | P | 1 |
| 29 | Demi-Bloc moteur | P | 1 |
| 30 | Vis | P | 1 |
| 35 | Carter moteur | P | 1 |
| 46 | Bague | P | 1 |
Total des pièces notice n°006.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 004 |
| Pièces métalliques | 000 |
| Pièces plastiques | 020 |
| Total pièces | 024 |
| Total des vis | 000 |

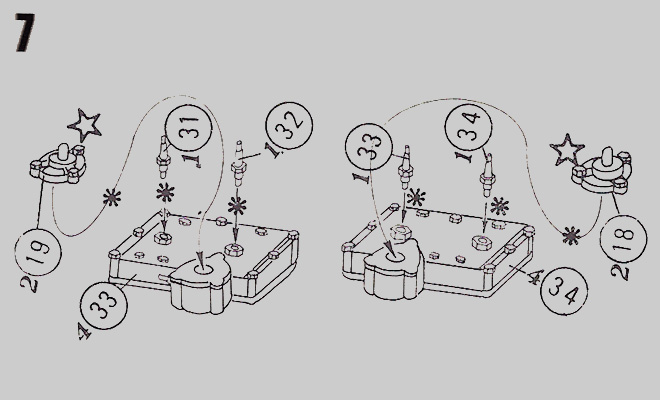

Liste des pièces n°007.
| 018 | Pièce | P | 1 |
| 019 | Pièce | P | 1 |
| 031 | Bougie | P | 1 |
| 032 | Bougie | P | 1 |
| 033 | Bougie | P | 1 |
| 034 | Bougie | P | 1 |
| 033A | Culasse | P | 1 |
| 034A | Culasse | P | 1 |
Total des pièces notice n°007.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 008 |
| Total pièces | 008 |
Total des pièces de la maquette.
| Autocollants | 004 |
| Pièces métalliques | 000 |
| Pièces plastiques | 028 |
| Total pièces | 032 |
| Total des vis | 000 |

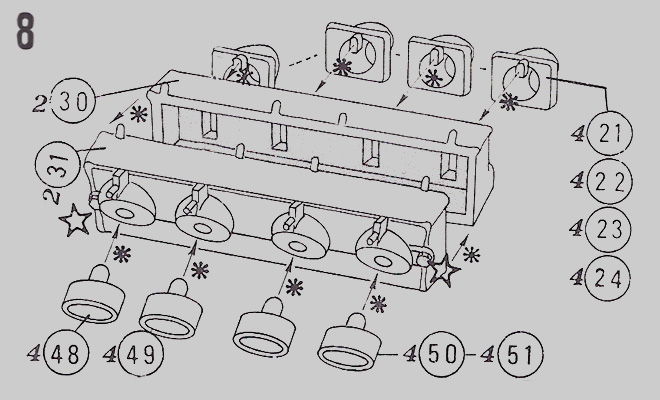

Liste des pièces n°008.
| 021 022 | Bride d’échappement | P | 2 |
| 023 024 | Bride d’échappement | P | 2 |
| 030 | Demi-carter | P | 1 |
| 031 | Demi-carter | P | 1 |
| 048 049 | Bride carburateur | P | 2 |
| 050 | 51 Bride carburateur | P | 2 |
Total des pièces notice n°008.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 010 |
| Total pièces | 010 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 004 |
| Pièces métalliques | 000 |
| Pièces plastiques | 038 |
| Total pièces | 042 |
| Total des vis | 000 |

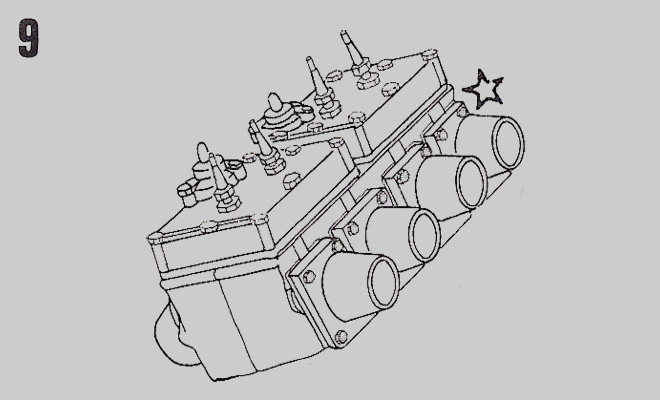

Liste des pièces n°009.
| 000 | Pas de pièces | 0 | 0 |
Total des pièces notice n°009.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 004 |
| Pièces métalliques | 000 |
| Pièces plastiques | 038 |
| Total pièces | 042 |
| Total des vis | 000 |

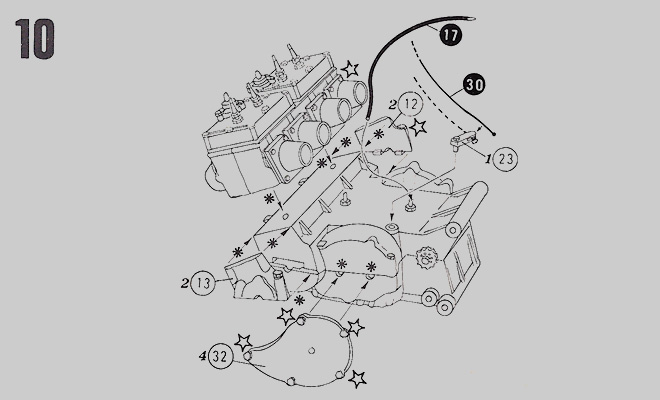

Liste des pièces n°010.
| 012 | Carter | P | 1 |
| 013 | Carter | P | 1 |
| 017 | Câble du compteur | P | 1 |
| 023 | Levier d’embrayage | P | 1 |
| 030 | Câble d’embrayage | P | 1 |
| 032 | Carter | P | 1 |
Total des pièces notice n°010.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 006 |
| Total pièces | 006 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 004 |
| Pièces métalliques | 000 |
| Pièces plastiques | 044 |
| Total pièces | 048 |
| Total des vis | 000 |
