Notice de montage n°41
Norton Commando 750cc
Montage du câble de frein arrière
Coller le câble du frein n°70 sur le levier du n°148, tambour et la pédale de frein n°36
Notice de montage n°42
Norton Commando 750cc
Montage du feu et de Plaque d’immatriculation.
- Coller le support des feux gauche n°104 sur le garde-boue
- Coller le support des feux droite n°105 sur le garde-boue
- Coller le verre du réflecteur n°57 sur le support n°29, droit
- Coller le verre du réflecteur n°57 sur le support n°29, gauche
- Colle le verre n°52 du feu spot sur le support de la plaque n°107, d’immatriculation
- Colle la plaque n°107, d’immatriculation sur le support n°104/n°105
- Colle l’ensemble sur le garde-debout
Notice de montage n°43
Norton Commando 750cc

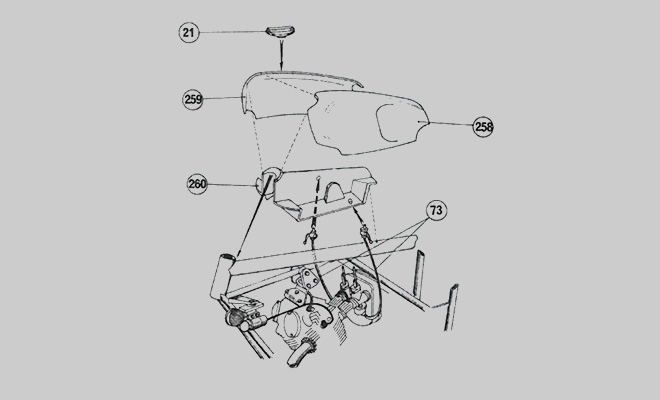

Montage du réservoir.
- Colle les deux parties du réservoir n°258 et n°259
- Colle le fond du réservoir n°260 avec n°258/n°259
- Colle le réservoir sur le cadre
- Colle le bouchon n°21 sur le réservoir
- Insère les tuyaux n°73 d’essence sur le réservoir
Notice de montage n°44
Norton Commando 750cc

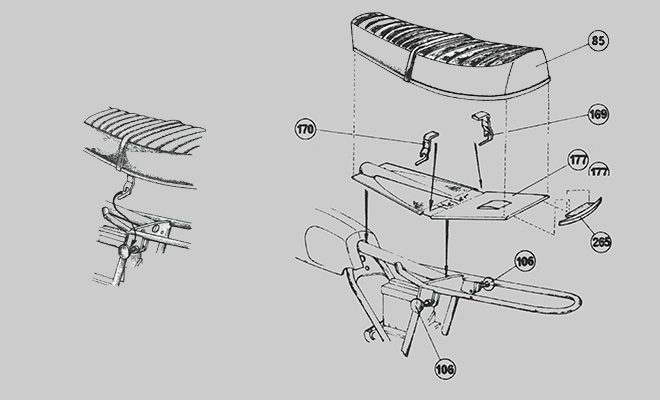

Montage de la selle.
- Coller les supports n°169 et n°179 sur le support n°177 de la selle
- Coller la partie sur n°265 la selle n°177
- Emboiter la selle n°85 sur la partie n°177 sans la coller
- Monter la selle sur le cadre en collant les pattes n°169 et n°170 sur les axes n°106
Notice de montage n°45
Norton Commando 750cc

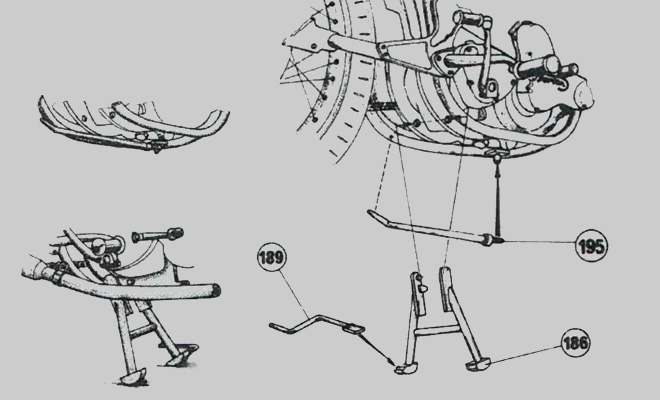

Montage de la béquille central.
- Coller la béquille latérale sur le cadre
- Coller la partie n°189 sur la béquille central n°186
- Emboiter la béquille centrale sur le cadre
Liste des pièces n°41.
| 036 | Pédale de frein | P | 1 |
| 070 | Câble de frein arrière | P | 1 |
| 148 | Bielle de frein | P | 1 |
Total des pièces montage n°41.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 306 |
| Total pièces | 315 |
Liste des pièces n°42.
| 029 | Support du réflecteur | P | 2 |
| 052 | Verre n°52 du feu arrière | P | 1 |
| 057 | Réflecteur | P | 2 |
| 104 | Support du feu arrière gauche | P | 1 |
| 105 | Support du feu arrière droit | P | 1 |
| 107 | Plaque d’immatriculation n°107 | P | 1 |
Total des pièces montage n°42
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 008 |
| Total pièces | 008 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 314 |
| Total pièces | 323 |
Liste des pièces n°43.
| 021 | Bouchon du réservoir | P | 1 |
| 0258 | Réservoir partie 1 | P | 1 |
| 259 | Réservoir partie 2 | P | 1 |
| 260 | Fond du réservoir | P | 1 |
Total des pièces notice n°43.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 318 |
| Total pièces | 327 |
Liste des pièces n°44.
| 085 | Sellle | P | 1 |
| 106 | Axe de fixation de la selle | P | 2 |
| 169 | Support de selle droit | P | 1 |
| 170 | Support de selle gauche | P | 1 |
| 177 | Support de la selle | P | 1 |
| 265 | Partie arrière de la selle | P | 1 |
Total des pièces montage n°44.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 007 |
| Total pièces | 007 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 325 |
| Total pièces | 334 |
Liste des pièces n°45.
| 186 | Béquille central | P | 1 |
| 189 | Partie de la béquille centrale | P | 1 |
| 195 | Béquille latérale | P | 1 |
Total des pièces montage n°45.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
Total des pièces de la maquette.
| Autocollants | 003 |
| Pièces métalliques | 006 |
| Pièces plastiques | 328 |
| Total pièces | 337 |
