Notice de montage n°26

Nordon commando 750

Montage des amortisseurs arrière.

  • Réalisation les deux ressorts arrière en utilisant l’axe B
  • Ressort de 11 spires et une longueur de 24mm
  • Assembler et colle les deux parties n°43 et n°44 de l’amortisseur en insérant le ressort monter l’axe n°51 de l’amortisseur
  • Monter les amortisseurs sur le cadre et le bars oscillant avec la vis n°106 et n°121 et l’écrou n°120
Nordon 750cc commando

Notice de montage n°27

Norton Commando 750cc

Montage de la roue arrière.

  • Passer la chaîne sur le pignon de la roue
  • Insère l’axe de la roue dans le bras oscillant
  • Coller l’écrou n°140 sur l’axe de roue
  • Coller le tendeur de la roue
  • Coller l’écrou n°205 sur l’ergot centrage du tanbour de frein

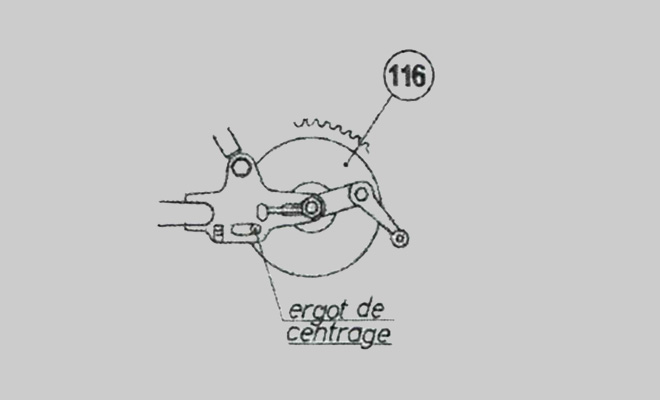

Notice de montage n°27/A

Norton Commando 750cc

Positionnement et centrage du tanbour de frein.

Notice de montage n°28

Norton Commando 750cc

Montage de la chaîne sur le pignon sortie de boîte.

  • Inséré le pignon n°91 sur l’axe de sortie de boîte
  • Monter la chaîne sur le pignon
  • Coller la tige de fixation n°172 sur le carter n°172, sortie de boîter
  • Colle le carter n°242 sur la tige de fixation n°172
  • Colle le couvercle du carte n°20 sur le carter n°242

Notice de montage n°29

Nordon commando 750

Montage des pots d'échappement.

  • Coller les deux parties du pot d’échappement n°7 et n°8, emsemble
  • Coller les deux parties du pot d’échappement n°5 et n°6, ensemble
  • Coller les pots d’échappement tube n°256 et n°257 sur les sorties d’échappement cylindre
  • Coller les silencieux contre les supports
  • Coller n°256 et n°257 dans les n°7, n°8 et n°5, n°6
Nordon 750cc commando
Liste des pièces n°26.
043 Partie de l'amortisseur P 1
044 Partie de l'amortisseur P 1
051 Partie de l'amortisseur P 1
106 Vis M 1
120 Écrou M 1
121 Vis P 1
Total des pièces notice n°26
Autocollants 000
Pièces métalliques 002
Pièces plastiques 0010
Total pièces 012
Total des pièces de la maquette.
Autocollants 002
Pièces métalliques 004
Pièces plastiques 240
Total pièces 246
Liste des pièces n°27.
140 Écrou M 2
153 Vis M 2
196 Carter protection de la chaine P 1
205 Vis P 1
Total des pièces notice n°27.
Autocollants 000
Pièces métalliques 000
Pièces plastiques 006
Total pièces 006
Total des pièces de la maquette.
Autocollants 002
Pièces métalliques 004
Pièces plastiques 248
Total pièces 252
Liste des pièces n°27.A.
116 Flasque de frein P 1
Total des pièces de la maquette.
Autocollants 002
Pièces métalliques 004
Pièces plastiques 248
Total pièces 252
Liste des pièces n°28.
020 Couvercle du carter P 1
091 Pignon a chaîne P 1
171 Axe fixation du carter P 1
242 Carte P 2
Total des pièces montage n°28.
Autocollants 000
Pièces métalliques 000
Pièces plastiques 004
Total pièces 004
Total des pièces de la maquette.
Autocollants 002
Pièces métalliques 004
Pièces plastiques 252
Total pièces 256
Liste des pièces n°29.
005 Pot d'échappement P 1
006 Pot d'échappement P 2
007 Pot d'échappement P 1
008 Pot d'échappement P 2
257 Pot d'échappement P 1
256 Pot d'échappement P 2
Total des pièces notice n°29
Autocollants 000
Pièces métalliques 000
Pièces plastiques 006
Total pièces 006
Total des pièces de la maquette.
Autocollants 002
Pièces métalliques 004
Pièces plastiques 256
Total pièces 262
