Notice de montage n°22
Norton Commando 750cc
Assemblage du réservoir à huile et la boite à outille.
- Coller le carter d’huile n°178 avec le n°179 en insérant la durite d’huile n°71
- Colle le pièce n°182 contre le carter d’huile n°179 en insérant la durite de top plein n°63
- Emboiter le bouchon n°64 sur le réservoir
- Coller le réservoir d’huile dans le carter n°180
- Coller n°154 et n°156 suivant centrages sur le n°181
Notice de montage n°23
Norton Commando 750cc
Montage du carter de distribution et du réservoir d'huile sur le cadre.
- Coller le carter boîter de distribution n°241 contre le moteur et n°22 sur n°241 en insérant la durite n°71
- Coller n°192 sur n°69
Notice de montage n°24
Norton Commando 750cc
Positionnement durites.
- Le n°63 doit traverser la pièces n°101 par le trou prévu et l’extrémité de n°64 loger dans le moteur
Notice de montage n°25
Norton Commando 750cc

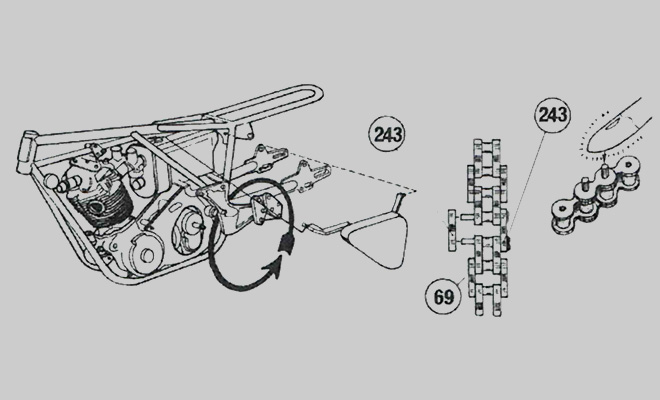

Montage de la chaîne.
- Assembler les 2 extrémités de la chaine en emprisonnant le bras oscillant, et le cadre
- Riveter à l’aide d’un point chauffée
Liste des pièces n°21.
| 000 | Pas de pièce |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 002 |
| Pièces plastiques | 210 |
| Total pièces | 214 |
Liste des pièces n°22.
| 063 | Durite du trop-plein d’huile | P | 1 |
| 064 | Durite du bouchon de remplissage d’huile | P | 1 |
| 071 | Durite du réservoir d'huile | P | 1 |
| 154 | Support du réservoir d'huile | P | 1 |
| 155 | Support du réservoir d'huile | P | 1 |
| 156 | Support du réservoir d'huile | P | 1 |
| 157 | Support du réservoir d'huile | P | 1 |
| 171 | Partie de la boite à outille | P | 1 |
| 179 | Partie du réservoir d'huile | P | 0 |
| 180 | Partie du résevoir d'huille | P | 1 |
| 181 | Partie de la boite à outille | P | 1 |
| 182 | Partie de la boite à outille | P | 1 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 002 |
| Pièces plastiques | 224 |
| Total pièces | 227 |
Liste des pièces n°23.
| 022 | Demi-carter de distribution avant | P | 1 |
| 067 | Durite carter de distribution | P | 1 |
| 192 | Bouchon de remplissage du carter de distribution | P | 1 |
| 241 | Demi-carter de distribution arrière | P | 1 |
Total des pièces montage n°23.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 002 |
| Pièces plastiques | 227 |
| Total pièces | 231 |
Liste des pièces n°24.
| 000 | Pas de pièces | 0 | 0 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 002 |
| Pièces plastiques | 227 |
| Total pièces | 231 |
Liste des pièces n°25.
| 069 | Chaîne | P | 1 |
| 243 | Maillon de chaîne | P | 2 |
Total des pièces montage n°25.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 003 |
| Total pièces | 003 |
Total des pièces de la maquette.
| Autocollants | 002 |
| Pièces métalliques | 002 |
| Pièces plastiques | 241 |
| Total pièces | 234 |
