Notice de montage Electra Glide II
Electra Glide 1/10

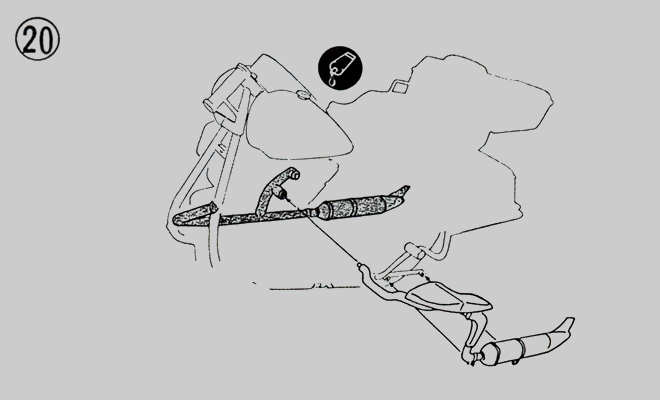

Montage du pot d’échappement sur le moteur et cadre.
Notice de montage Electra Glide II
Electra Glide 1/10
Assemblage de la pédale de frein .
Notice de montage Electra Glide II
Electra Glide 1/10
Assemblage de la pédale de changement de vitesse et de la.
Notice de montage Electra Glide II
Electra Glide 1/10
Montage de la pédale de frein sur le cadre.
Notice de montage Electra Glide II
Electra Glide 1/10
Montage de la pédale de frein sur le cadre
Liste des pièces n°20.
| 000 | Pas de pièces | 0 | 0 |
Total des pièces notice n°20.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 000 |
| Total pièces | 000 |
Total des pièces de la maquette.
| Autocollants | 011 |
| Pièces métalliques | 000 |
| Pièces plastiques | 098 |
| Total pièces | 109 |

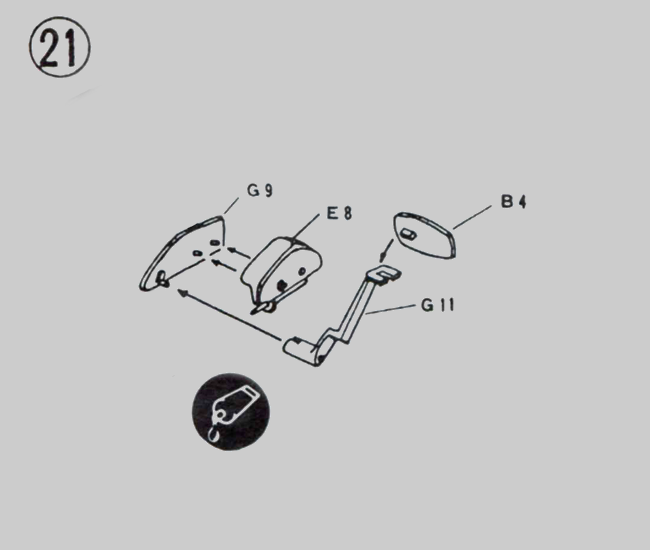

Liste des pièces n°21.
| E008 | Carter du frein | P | 1 |
| B004 | Pétale de frein | P | 1 |
| G009 | Support pétale de frein | P | 1 |
| G011 | Pétale de frein | P | 1 |
Total des pièces notice n°21.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
Total des pièces de la maquette.
| Autocollants | 011 |
| Pièces métalliques | 000 |
| Pièces plastiques | 102 |
| Total pièces | 113 |

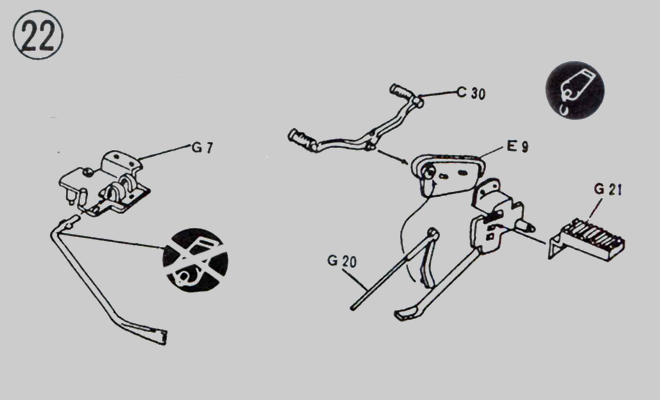

Liste des pièces n°22.
| E009 | Support de commande changement de vitesses | P | 1 |
| C030 | Levier de changement de vitesses | P | 1 |
| G007 | Support de béquille | P | 1 |
| G020 | Repose pied | P | 1 |
| G021 | Tige de commande changement de viresses | P | 1 |
Total des pièces notice n°22.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 005 |
| Total pièces | 005 |
Total des pièces de la maquette.
| Autocollants | 011 |
| Pièces métalliques | 000 |
| Pièces plastiques | 107 |
| Total pièces | 118 |

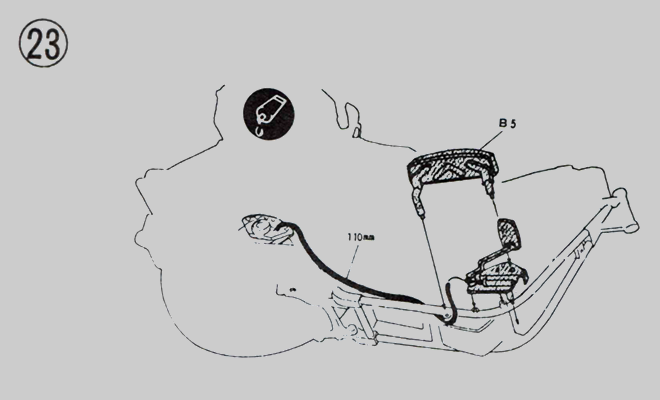

Liste des pièces n°23.
| B003 | Repose pied | P | 1 |
| 000 | Durite de frein arrière | P | 1 |
Total des pièces notice n°23
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 011 |
| Pièces métalliques | 000 |
| Pièces plastiques | 108 |
| Total pièces | 119 |

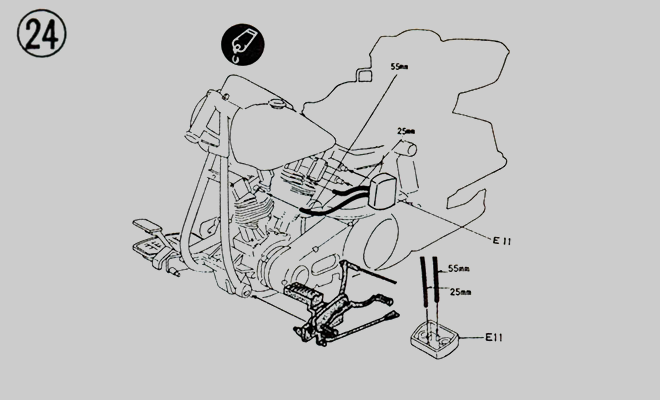

Liste des pièces n°24.
| E011 | Boîtier alimentation bougie | P | 1 |
| 000 | Câble d'alimentation bougie | P | 1 |
| 000 | Câble d'alimentation bougie | P | 1 |
Total des pièces notice n°24.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 002 |
| Total pièces | 002 |
Total des pièces de la maquette.
| Autocollants | 011 |
| Pièces métalliques | 000 |
| Pièces plastiques | 110 |
| Total pièces | 121 |
