Montage DKW 350cc Protar
DKW 350cc 1/9

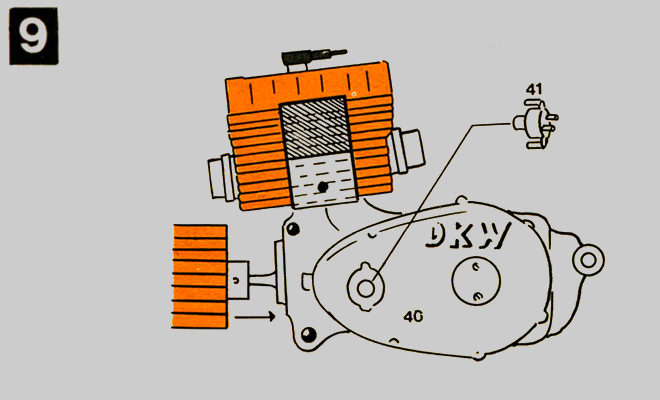

Montage du capteur n°41 du compte tour sur le carter n°40.
Montage DKW 350cc Protar
DKW 350cc 1/9

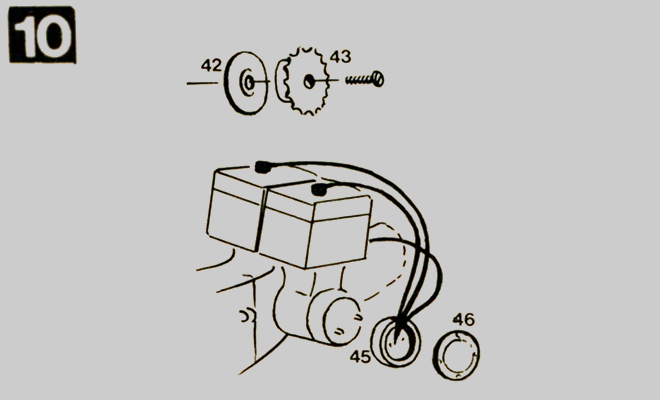

Assemblage du pignon n°42 et n°43, de la chaîne sortie boite de vitesses.
Montage du boîté d’alimentation bougie n°45, et du couvercle n°46
Montage DKW 350cc Protar
DKW 350cc 1/9
Vue d’ensemble des cylindres monté.

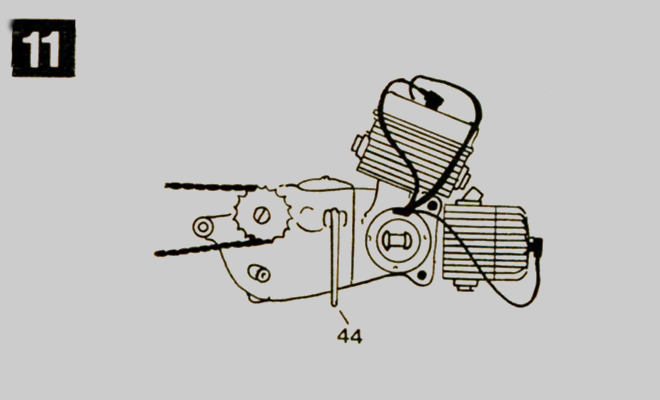

Montage du levier d’embrayage.
Montage DKW 350cc Protar
DKW 350cc 1/9

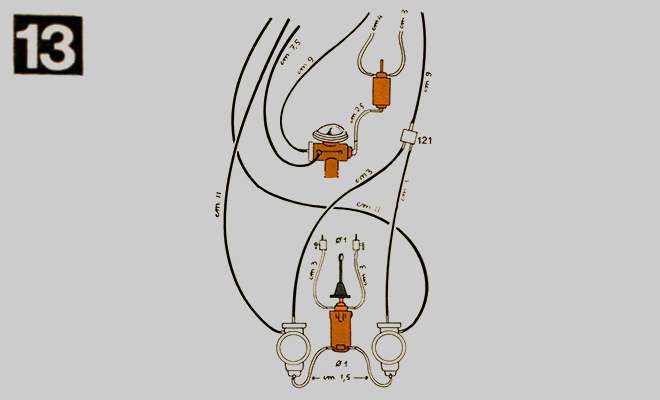

Montage des tuyaux transparent d’alimentation essence sur le carburateur.
Montage des câbles noir de commande carburateur.
- Tuyau d’essence 30,0 x 1,0 mm x 3
- Tuyau d’essence 40,0 x 1,0 mm x 1
- Tuyau d’essence 25,0 x 1,0 mm x 1 Tuyau d’essence 15,0 x 1,0 mm x 2
- Câble commande 110,0 x 1,0 mm x 2
- Câble commande 075,0 x 1,0 mm x 1
- Câble commande 060,0 x 1,0 mm x 2
- Câble commande 030,0 x 1,0 mm x 2
Liste des pièces n°9.
| 041 | Capteur compte tour | P | 1 |
Total des pièces notice n°9.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 049 |
| Total pièces | 049 |
| Total des vis | 003 |
Liste des pièces n°10.
| 042 | Entretoise du pignon | P | 1 |
| 043 | Pignon à chaîne | P | 1 |
| 045 | Boîté d’alimentation bougie | P | 1 |
| 046 | Couvercle du boîté d’alimentation bougie | P | 1 |
| 000 | Vis 1,2 x 4,0 mm | M | 1 |
Total des pièces notice n°10.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 004 |
| Total pièces | 004 |
| Total des vis | 002 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 053 |
| Total pièces | 053 |
| Total des vis | 004 |
Liste des pièces n°11.
| 044 | Levier d’embrayage | P | 1 |
Total des pièces notice n°11.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 001 |
| Total pièces | 001 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 054 |
| Total pièces | 054 |
| Total des vis | 004 |

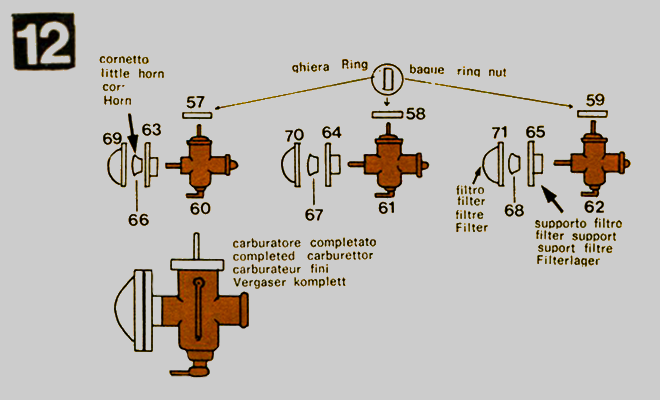

Liste des pièces n°12.
| 057 | N°58 et n°59 Bague | P | 3 |
| 060 | N°61 et n°62 Carburateur | P | 3 |
| 063 | N°64 et n°65 Support file | P | 3 |
| 066 | N°67 et n°68 Cone du filtre | P | 3 |
| 071 | N°72 et n°73 Filtre | P | 3 |
Total des pièces notice n°12.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 015 |
| Total pièces | 015 |
| Total des vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 069 |
| Total pièces | 069 |
| Total des vis | 004 |
Liste des pièces n°13.
| 121 | Raccord | P | 1 |
| 000 | Tuyau essence | P | 7 |
| 000 | Câble de commande | P | 7 |
Total des pièces notice n°13.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 015 |
| Total pièces | 015 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Pièces métalliques | 000 |
| Pièces plastiques | 084 |
| Total pièces | 084 |
| Total des vis | 004 |
