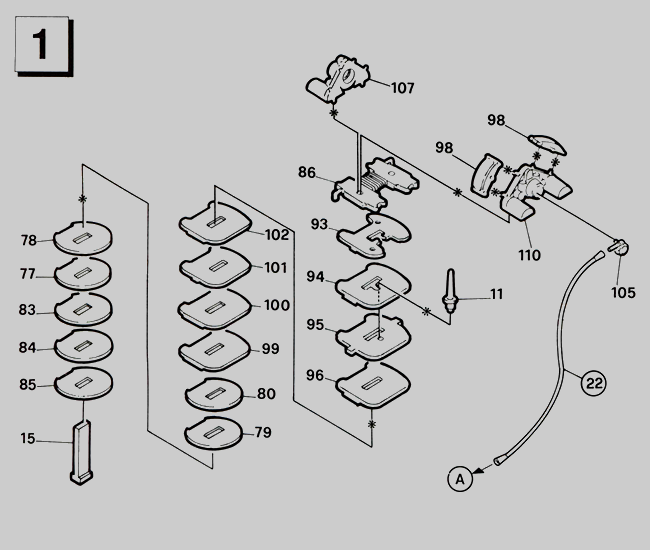

Montage n°01

Moto A.J.S. 7R 350cc Boy Racer

Assemblage du bloc cylindre.

Acceuil notice A.J.S. 350cc

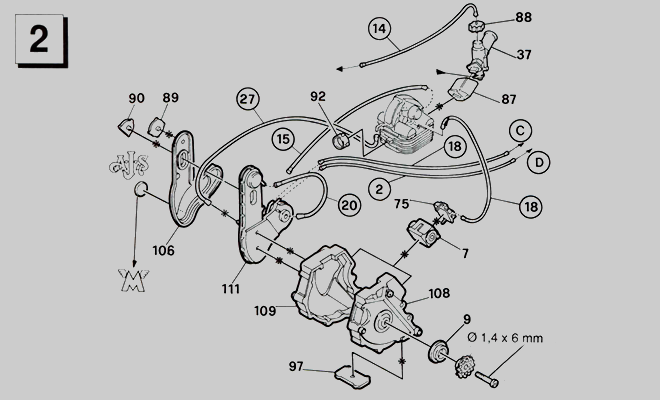

Montage n°02

Moto A.J.S. 7R 350cc Boy Racer

Assemblage du boc moteur.

Acceuil notice A.J.S. 350cc

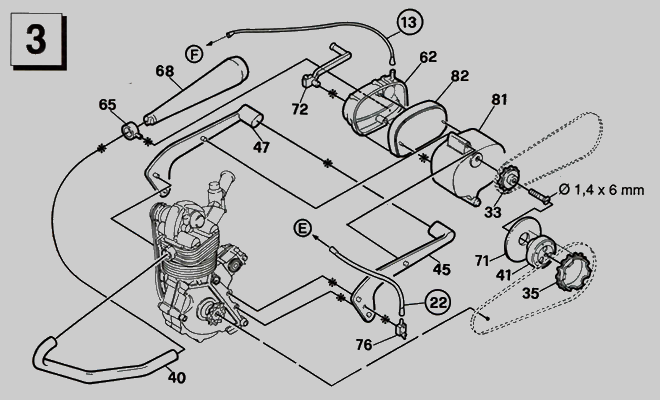

Montage n°03

Moto A.J.S. 7R 350cc Boy Racer

Assemblage boîte vitesses.

Acceuil notice A.J.S. 350cc

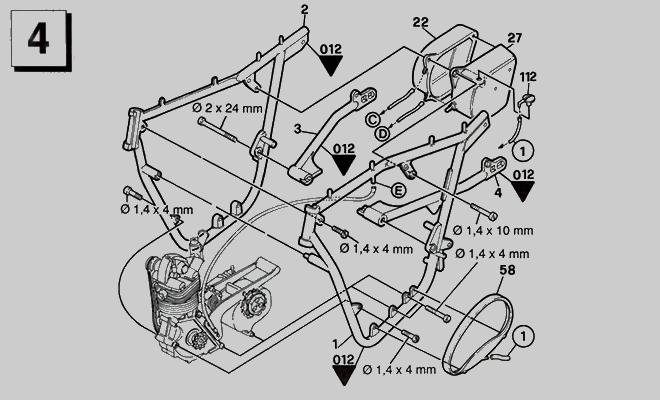

Montage n°04

Moto A.J.S. 7R 350cc Boy Racer

Assemblage du cadre et montage du boc moteur dans le cadre.

Acceuil notice A.J.S. 350cc

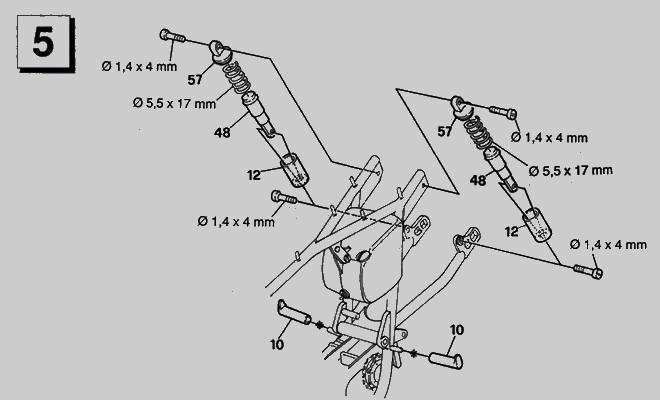

Montage n°05

Moto A.J.S. 7R 350cc Boy Racer

Assemblage des suspensions arrière

Acceuil notice A.J.S. 350cc
Liste des pièces n°01.
011 Bougie d’allumage P 1
015 Axe ailette du cylindre P 1
085 Ailettes du cylindre P 16
098 Couvercle culbuteur P 2
105 Raccord durite culbuteur P 1
107 Demi-carter culasse droit P 1
110 Demi-carter culasse gauche P 1
Liste des pièces n°02.
002 Durites P 6
007 Pompe à huile P 1
009 Entretoise du pignon a chaîne P 1
014 Câble d’accélérateur (carburateur) P 1
034 Pignon à chaîne sortie vilebrequin P 1
037 Carburateur P 1
075 Couvercle pompe à huile P 1
087 Entretoise du carburateur P 1
088 Couvercle du carburateur P 1
089 Couvercle du carter chaîne de distribution P 1
090 Couvercle du carter chaîne de distribution P 1
092 Entretoise fixation du pot d'échappement P 1
097 Couvercle carter moteur P 1
106 Demi-carter chaîne distribution avant P 1
108 Demi-bloc moteur avant P 1
109 Demi-bloc moteur arrière P 7
111 Demi-carter chaîne distribution arrière P 7
Liste des pièces n°03.
013 Câble d’embrayage P 1
022 Durite P 1
033 Petit pignon à chaîne sortie boîte de vitesses commande roue arrière P 1
035 Grand pignon à chaîne sortie de boîte de vitesses P 1
040 Tubulure d’échappement P 1
041 Volant magnétique P 1
045 Support gauche boîte de vitesses P 1
047 Support droit boîte de vitesses P 1
062 Demi-carter d’embrayage P 1
065 Collier de fixation tubulure d’échappement P 1
068 Echappement silence P 1
071 Support volant magnétique P 1
072 Levier de changement de vitesses P 1
076 Raccord durite P 1
081 Bloc boîte de vitesses P 1
082 Demi-carter d’embrayage P 1
Liste des pièces n°04.
001 Demi-cadre droit P 1
002 Demi-cadre gauche P 1
003 Bas de fourche arrière gauche P 1
004 Bas de fourche droite P 1
022 Partie gauche du réservoir d’huile P 1
027 Partie droite du réservoir d’huile P 1
058 Cadre de protection chaîne primaire P 1
112 Bouchon de réservoir d’huile P 1
Liste des vis montage n°04.
Vis 1,4 x 4,0 mm 4
Vis 1,4 x 1,0 mm 4
Vis 2,0 x 2,4 mm 4
Liste des pièces n°05.
010 Repose pied P 2
012 Tubule de l’amortisseur P 2
048 Axe de l’amortisseur P 2
057 Bas de fourche droite P 1
000 Ressort M 2
Liste des vis montage n°05.
Vis 1,4 x 4,0 mm 4
