Montage n°10 Suspention.
Opel Manta GT/E
Assemblage des bielles, du porte-fusée, de l’amortisseur, de l’essieu, du disque de frein et montage de la roue sur le train avant droit.

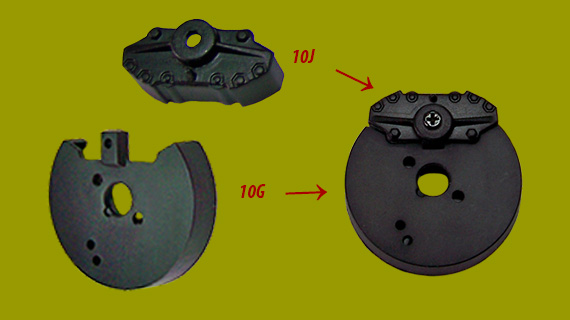

Montage n°10/1 et n°10/2.
Opel Manta GT/E
Assemblage du disque avant droit.
- 10.G - Plaque couverture de frein
- 10.J - Étrier de frein

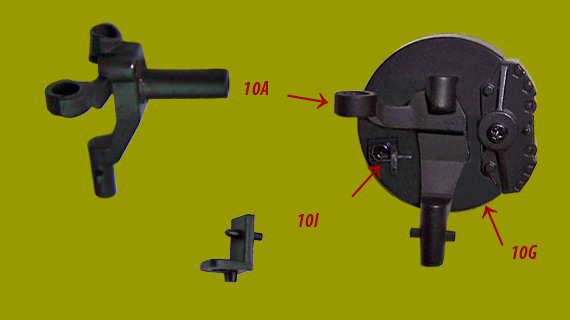

Montage n°10/3 aux n°10/7.
Opel Manta GT/E
Montage du raccord de durite de frein et de la fusée.
- 10.A - Essieu avant droit
- 10.G - Plaque couverture de frein
- 10.I - Raccord conduite de frein

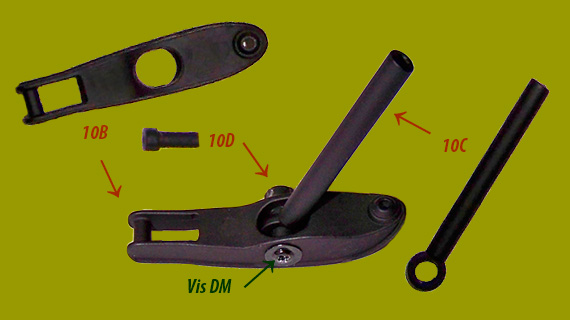

Montage n°10/8 aux n°10/10.
Opel Manta GT/E
Assemblage d’une partie de l’amortisseur droit.
- 10.B - Bras inférieur de l'amortisseur
- 10.C - Tige de l’amortisseurs
- 10.D - Axe

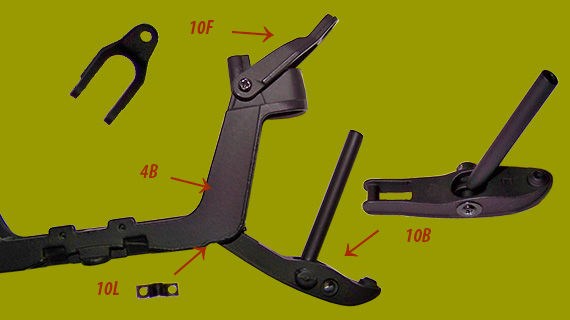

Montage n°10/11 aux n°10/13.
Opel Manta GT/E
Montage du bras de suspension et du bras supérieur le train avant droit.
- 04.B -
- 10.B - Bras inférieur de l'amortisseur
- 10.F - Bras supérieur de l'amortisseur
- 10.L - Bride de fixation durite de frein

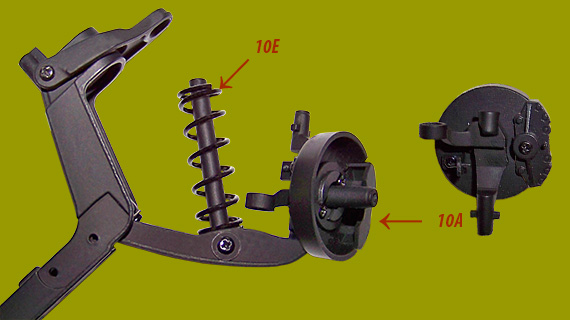

Montage n°10/14 et n°10/15.
Opel Manta GT/E
Montage du ressort et du disque porte-fusée sur le bras inférieur de suspension.
- 10.A - Porte roue
- 10.E - Ressort

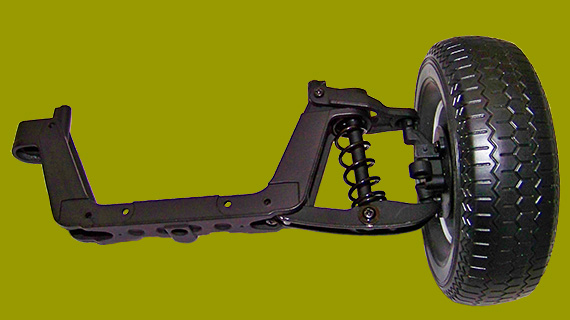

Montage n°10/16 et n°10/17.
Opel Manta GT/E
Fixation du bras supérieur de suspension et montage de la roue.

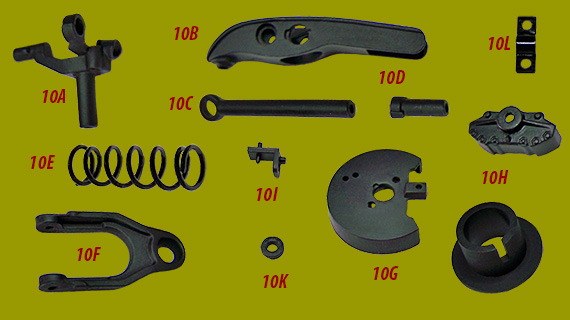

Liste des pièces n°10.
| 10.A | Essieu avant droit | M | 1 |
| 10.B | Bras inférieur | M | 1 |
| 10.C | Amortisseurs | M | 1 |
| 10.D | Essieu | M | 1 |
| 10.E | Ressort | M | 1 |
| 10.F | Bras supérieur | M | 1 |
| 10.G | Plaque, couverture de frein | P | 1 |
| 10.H | Disque de frein | P | 1 |
| 10.I | Raccorde conduite de frein | P | 1 |
| 10.J | Étrier de frein | P | 1 |
| 10.K | Rondelle | P | 1 |
| 10.L | Bride de durite de frein | M | 1 |
Liste des vis montage n°10.
| Vis BM | 2,0 x 4,0 mm | 3 |
| Vis CM | 1,7 x 3,0 mm | 3 |
| Vis DM | 2,0 x 3,0 x 6,0 mm | 4 |
| Vis EM | 2,0 x 5,0 mm | 3 |
| Vis FM | 2,0 x 6,0 mm | 2 |
| Vis BP | 1,5 x 4,0 mm | 2 |
| Vis CP | 1,5 x 3,0 mm | 2 |
Total des pièces montage n°10.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 007 |
| Pièces plastiques | 005 |
| Total pièces | 012 |
| Total vis | 019 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 029 |
| Pièces plastiques | 106 |
| Total pièces | 134 |
| Total vis | 127 |
