Montage n°5 Pièces.
Citroën DS 21.
Montage n°5/A.
Citroën DS 19.

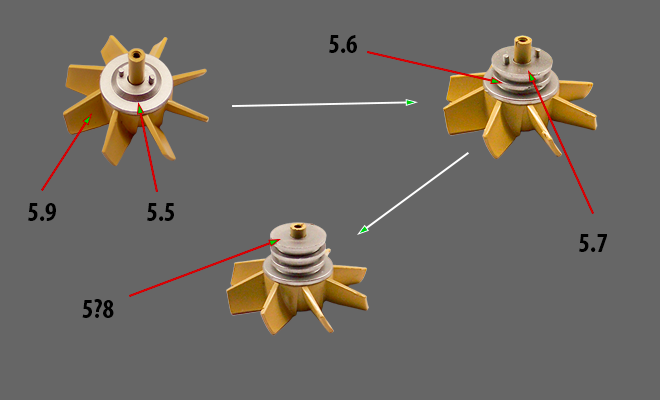

Montage des poulies sur l'axe du ventilateur.
- 5.5 - Poulie de ventilateur A
- 5.6 - Poulie de ventilateur B
- 5.7 - Poulie de ventilateur C
- 5.8 - Poulie de ventilateur D
- 5.9 - Ventitalteur
Montage n°5/B et 5/C.
Citroën DS 19.

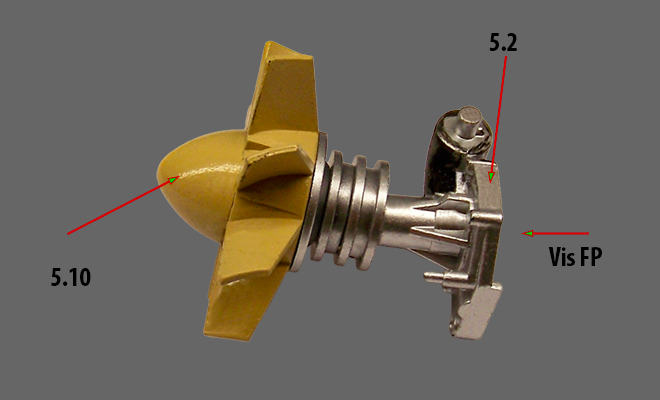

Montage du ventilateur sur la pompe à eau.
- 5.2 - Pompe à eau
- 5.10 - Cône du ventilateur
Montage n°5/D et 5/E.
Citroën DS 19.

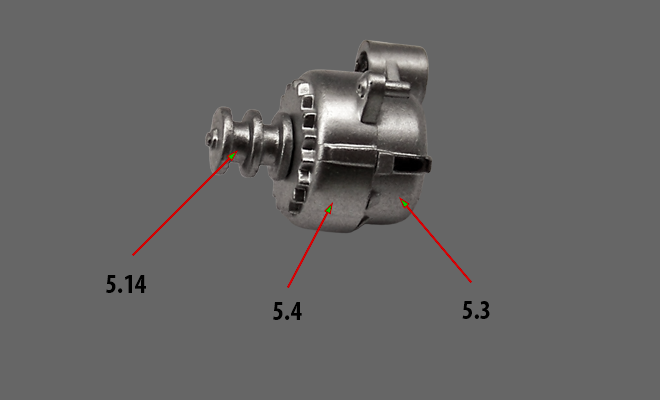

Assemblage de l'alternateur.
- 5.3 - Partie de l'alternateur
- 5.4 - Partie de l'alternateur
- 5.14 - Poulie de l'alternateur
Montage n°5/E aux n°5/L.
Citroën DS 19.

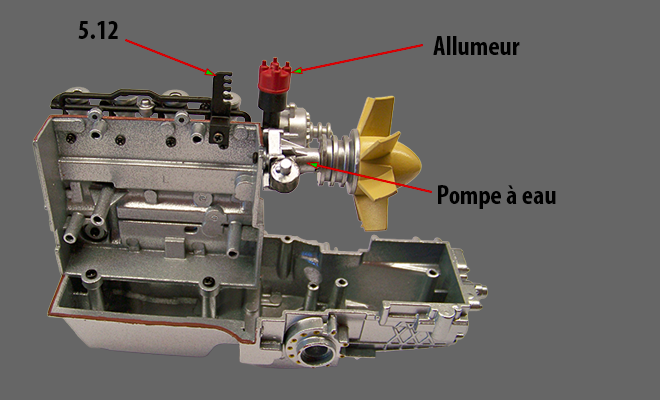

Montage du support de câble, de l'allumeur et la pompe aà eau sur le bloc moteur.
- 5.12 - Support de câble
Montage n°5/M aux n°5/O.
Citroën DS 19.

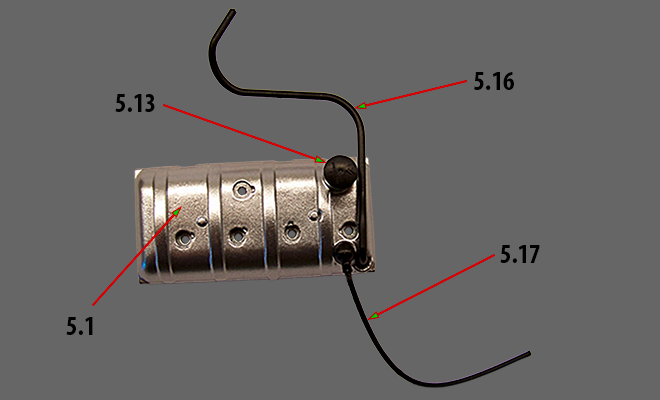

Montage du bouchon d'huile, et des durites 17 et 16 sur le cache-culbuteur.
- 5.12 - Support de câble

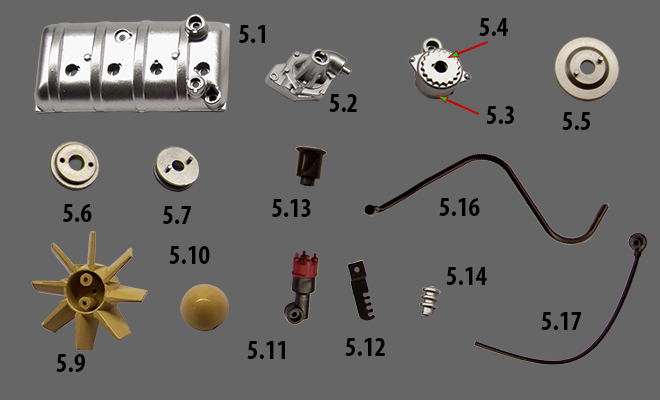

Liste des pièces montage n°5.
| 5.1 | Cache-culbuyeur | M | 1 |
| 5.2 | Pompe à eau | P | 1 |
| 5.3 | Alternateur partie A | P | 1 |
| 5.4 | Alternateur partie B | P | 1 |
| 5.5 | Poulie du ventilateur A | P | 1 |
| 5.6 | Poulie du ventilateur B | P | 1 |
| 5.7 | Poulie du ventilateur C | P | 1 |
| 5.8 | Poulie du ventilateur D | P | 1 |
| 5.9 | Ventilateur | P | 1 |
| 5.10 | Cône ventilateur B | P | 1 |
| 5.11 | Allumeur | P | 1 |
| 5.12 | Support de câble | P | 1 |
| 5.13 | Bouchon d'huile | P | 1 |
| 5.14 | Poulie d'alternateur | P | 1 |
| 5.15 | Support de l'alternateur | P | 1 |
| 5.16 | Tube | P | 1 |
| 5.17 | Tube | P | 1 |
Liste des vis montage n°5.
| Vis BP | 1,5 x 3,0 mm | 2 |
| Vis BP | 2,0 x 4,0 mm | 2 |
| Vis DM | 1,7 x 4,0 mm | 4 |
| Vis DP | 1,7 x 4,0 mm | 4 |
Total des pièces montage n°5.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 001 |
| Pièces plastiques | 016 |
| Total pièces | 017 |
| Total vis | 012 |
Total des pièces de la maquette.
| Autocollants | 001 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 013 |
| Pièces plastiques | 038 |
| Total pièces | 052 |
| Total vis | 039 |
