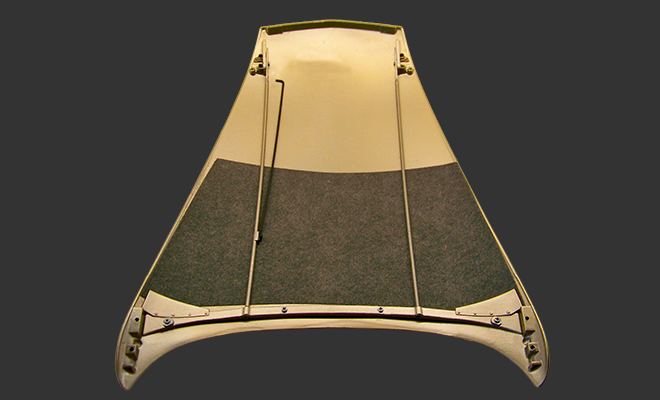

Montage n°1 Capot moteur.
Citroën DS 21.
Assemblage du capot moteur, barre de renfort et barre de maintien.

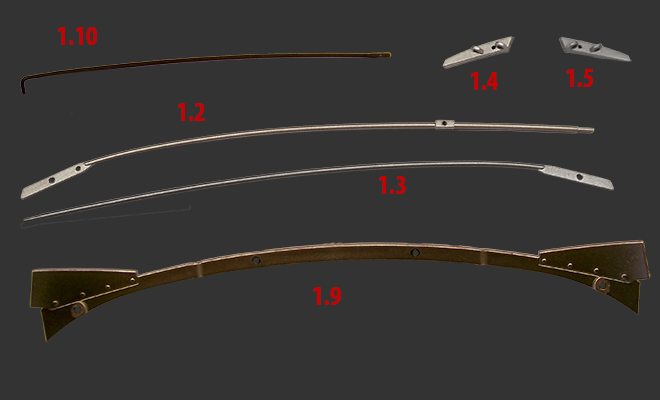

Montage n°1 Pièces.
Citroën DS 21.
Montage n°1/A aux n°1/C.
Citroën DS 19.

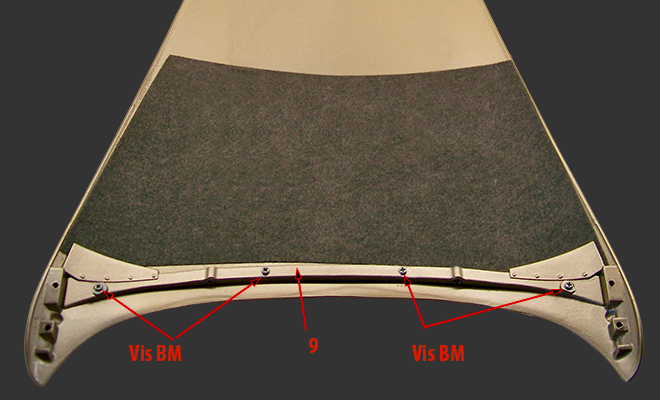

Montage de la traverse.
- 1 - Capot moteur
- 9 - Traverse intérieure
Montage n°1/D aux n°1/F.
Citroën DS 21.

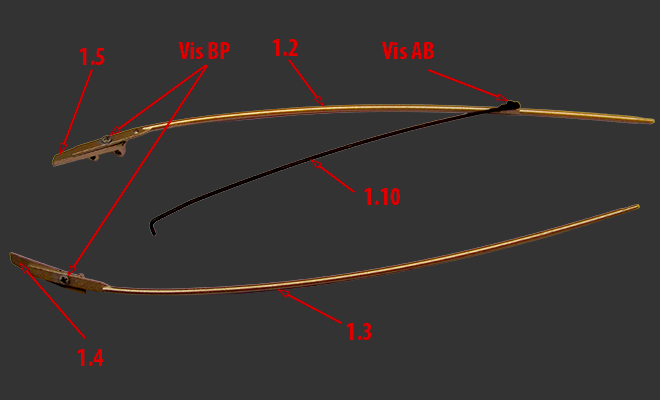

Assemblage des barres de renfort.
- 1.2 - Barre de renfort droite
- 1.3 - Barre de renfort gauche
- 1.4 - Support de la barre de renfort gauche
- 1.5 - Support de la barre de renfort droite
- 1.10 - Barre de maintien du capot
Montage n°1/G aux n°1/H.
Citroën DS 21.

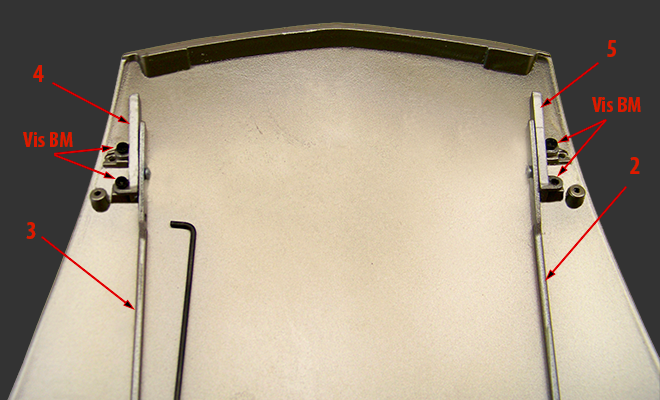

Montage des barres de renfort sur l'intérieur du capot moteur.
Liste des pièces montage n°1.
| 1 | Capot moteur | M | 1 |
| 2 | Barre de renfort droite | M | 1 |
| 3 | Barre de renfort gauche | M | 1 |
| 4 | Support de la barre gauche | P | 1 |
| 5 | Support de la barre droite | P | 1 |
| 9 | Travers intérieur du capot | P | 1 |
| 10 | Barre de maintien du capot | M | 1 |
Liste des vis montage n°1.
| Vis BM | 1,5 x 3,0 mm | 8 |
| Vis BP | 1,5 x 3,0 mm | 2 |
| Vis AB | 1,3 x 3,0 mm | 1 |
Total des pièces montage n°1.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 003 |
| Total pièces | 007 |
| Total vis | 011 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 004 |
| Pièces plastiques | 003 |
| Total pièces | 007 |
| Total vis | 011 |
Vis plastique DS21.
| AP | mm |
| BP | 1,5 x 3,0 mm |
| BP | mm |
| CP | mm |
| DP | mm |
| EP | mm |
| FP | mm |
| GP | mm |
| HP | mm |
| JP | mm |
| KP | mm |
| LP | mm |
| MP | mm |
| NP | mm |
| QP | mm |
| QP | mm |
| RP | mm |
| SP | mm |
Vis métal DS19.
| AB | 1,3 x 3,0 mm |
| BM | 1,5 x 3,0 mm |
| CM | 2,6 x 6,0 mm |
| DM | 1,7 x 4,0 mm |
| EM | mm |
| FM | mm |
| GM | mm |
| GM | mm |
| IM | mm |
| JM | mm |
| KM | mm |
| LM | mm |
| WM | mm |
