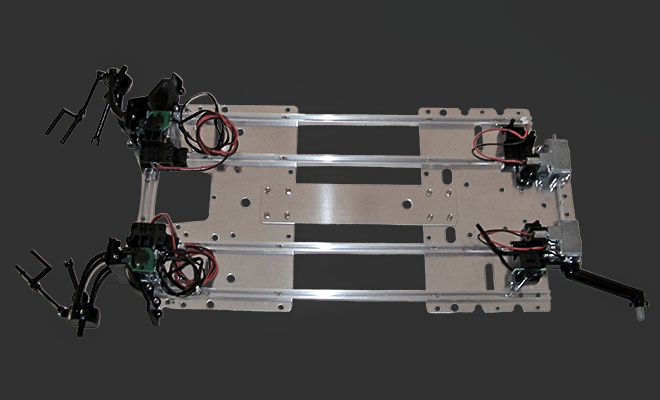

Montage n°61 : Suspension arrière droit ( Partie 3 ).
Citroën DS 19 de 1956.
Assemblage du mécanisme de la suspension arrière droite.

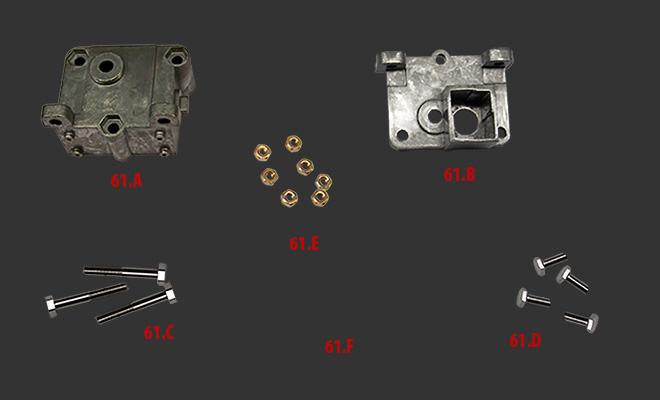

Montage n°61 : Pièces.
Citroën DS 19 de 1956.

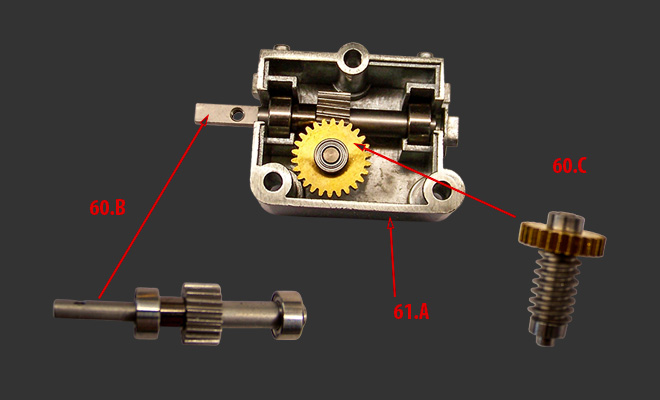

Montage n°1, n°2 et n°3.
Citroën DS 19 de 1956.
Assemblage du mécanisme de la suspension arrière droite.
- 60.B - Arbre d'entraîement
- 40.C - Vise sans fin
- 61.A - Demi-carte du mécanisme de la suspension

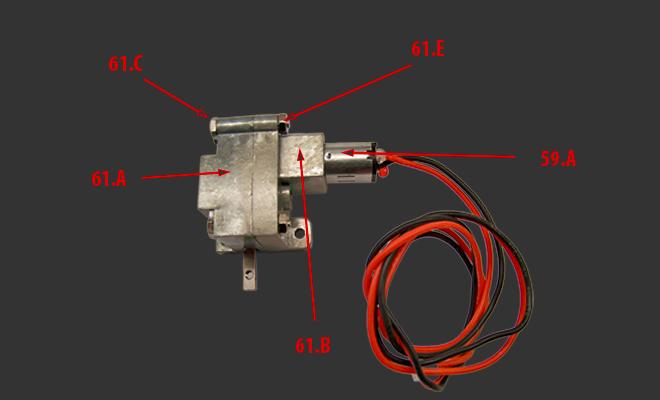

Montage n°3 au n°7.
Citroën DS 19 de 1956.
Assemblage des demi-carters du mécanisme de suspension et montage du moteur électrique.
- 59.B - Moteur électrique
- 61.A - Demi-carter
- 61.B - Demi-carter
- 61.C - Boulon 24 mm
- 61.E - Écrou

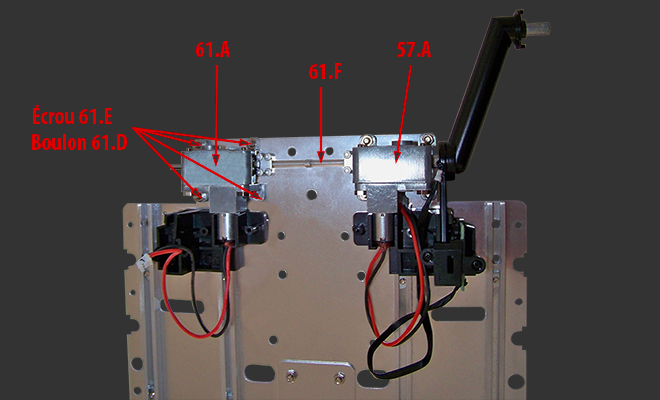

Montage n°8 au n°11.
Citroën DS 19 de 1956.
Montage de la barre de torsion et du mécanisme de la suspension sur la plateforme.
- 57.A - Mécanisme de la suspension arrière gauche
- 61.F - Barre de torsion
- 61.A - Mécanisme de la suspension arrière droite
- 61.D - Boulon 13 mm
- 61.C - Écrou
Liste des pièces n°061.
| 061.A | Demi-carter du mécanisme de la suspension arrière droite | M | 1 |
| 061.B | Demi-carter du mécanisme de la suspension arrière droite | M | 1 |
| 061.C | Boubon 24 mm | M | 3 |
| 061.D | Boulon 13 mm | M | 4 |
| 061.E | Écrou | M | 7 |
| 061.F | Barre de torsion | P | 1 |
Liste des vis montage n°061.
| Pis de vis | 000 | 0 |
Total des pièces du montage n°061.
| Autocollants | 000 |
| Autres pièces | 000 |
| Câbles électriques | 000 |
| Pièces électriques | 000 |
| Pièces métalliques | 016 |
| Pièces plastiques | 001 |
| Total pièces | 017 |
| Total vis | 000 |
Total des pièces de la maquette.
| Autocollants | 000 |
| Autres pièces | 001 |
| Câbles électriques | 002 |
| Pièces électriques | 018 |
| Pièces métalliques | 264 |
| Pièces plastiques | 215 |
| Total pièces | 511 |
| Total vis et écrou | 316 |
