Montage n°14 moteur.

Citroën 2CV Spot

Assemblage du filtre à air et montage sur le moteur.

Montage de 011 à 015

Montage n°14/1 et n°14/2.

Citroën 2CV Spot

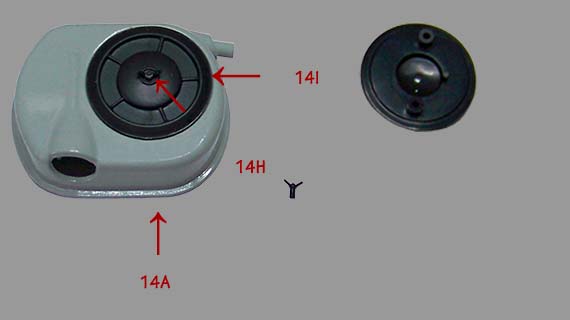

Assemblage de la partie supérieure (A) du filtre à air.

  • 14.A - Filtre à air partie A
  • 14.H - Vis papillon
  • 14.I - Couvercle du filtre à air

Montage n°14/3 aux n°14/8.

Citroën 2CV Spot

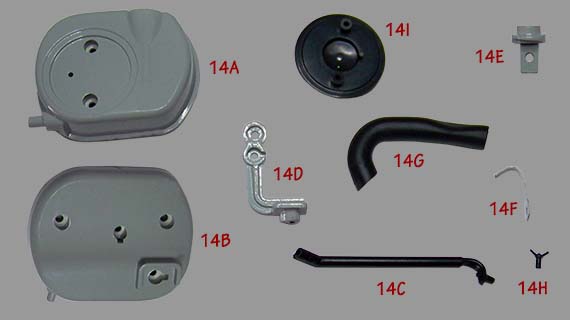

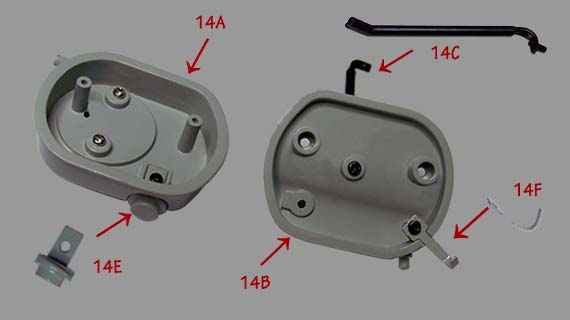

Montage du raccord de la tubulure d'admission d'air sur la partie 14I, et montage du support tige du filtre à air et de la patte de support de la tubulure d'admission d'air.

  • 14.A - Filtre à air partie A
  • 14.B - Filtre à air partie B
  • 14.C - Support tige du boîtier filtre à air
  • 14.E - Raccord de la tubulure d'admission d'air
  • 14.F - Patte de support de la tubulure d'admission d'air
Montage de 011 à 015

Montage n°14/9 et n°14/10.

Citroën 2CV Spot

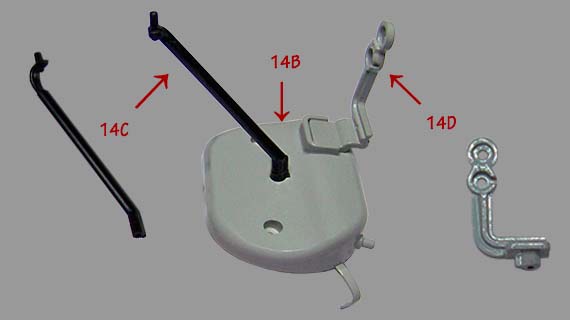

Montage de la patte de fixation du démarreur sur le bloc moteur et du support tige du filtre à air.

  • 14.B - Filtre à air partie B
  • 14.C - Support tige du boîtier filtre à air
  • 14.D - Support du démarreur

Montage n°14/11 aux n°14/16.

Citroën 2CV Spot

Assemblage du filtre à air et montage sur moteur.

Montage de 011 à 015
Liste des pièces n°14.
14.A Boîtier supérieur du filtre à air M 1
14.B Boîtier inférieur du filtre à air M 1
14.C Support du boîtier de filtre à air P 1
14.D Support de démarreur M 1
14.E Raccord de la tubulure d'admission d'air M 1
14.F Patte de support de la tubulure d'admission d'air M 1
14.G Tubulure d'admission d'air P 1
14.H Vise papillon P 1
14.I Couvercle de filtre à air P 1
Liste des vis montage n°14.
Vis type DS14 2,3 x 4,0 mm 002
Vis type PS01 1,8 x 3,5 mm 010
Total des pièces montage n°14.
Autocollants 000
Autres pièces 000
Câbles électriques 000
Pièces électriques 000
Pièces métalliques 005
Pièces plastiques 004
Total pièces 009
Total vis 012
Total des pièces de la maquette.
Autocollants 000
Autres pièces 000
Câbles électriques 002
Pièces électriques 000
Pièces métalliques 019
Pièces plastiques 066
Total pièces 087
Total vis 072
